Ｐ　高機能な８ビットPIC(4)　〜I2C接続〜

ｂｙ　ｆｊｋ

PICの動作やメッセージを表示させるため、I2C接続のLCD（AQM0802A、秋月）を使う。PICでI2Cを使うには、MSSPでI2Cを設定する。
I2Cクロックが100kHzになるようBaudRateを設定する。

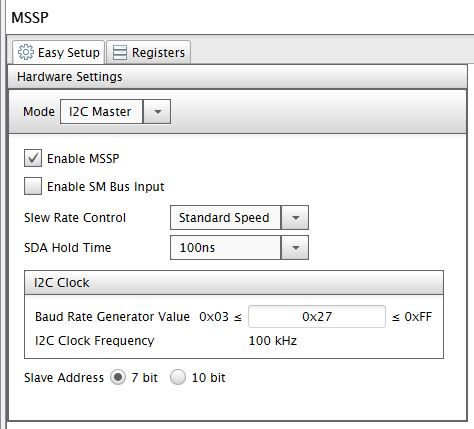

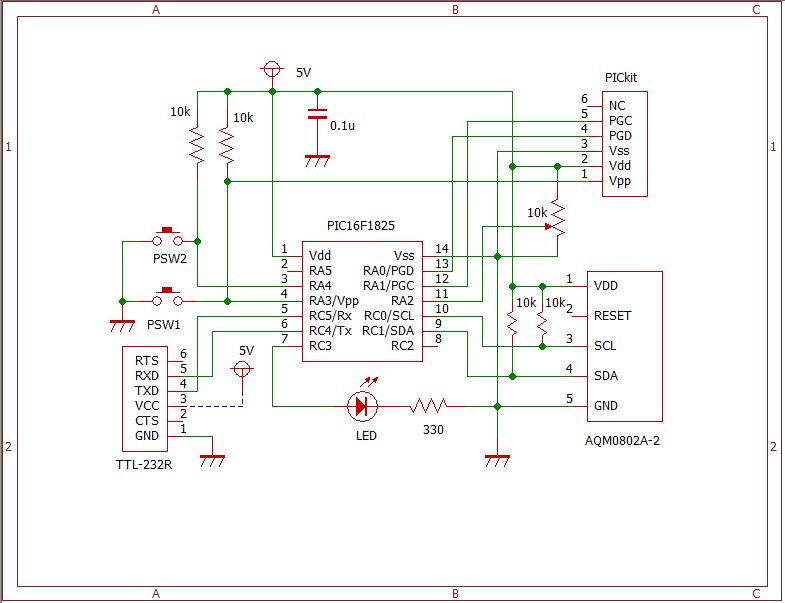

MSSP	回路図

　タイマー、ADC(RA2)、ピンなどの設定は前回（abc764)とほぼ同じ設定を行いGenerateする。
　MCCでI2Cを使う場合、自動的に割込が使われるので、以下の２つの割込を許可すること。I2Cのクロックは100kHzに。

　INTERRUPT_GlobalInterruptEnable();

　INTERRUPT_PeripheralInterruptEnable();

LCD表示用にLCDライブラリーを作成し、”Add Exsisting Item”でプロジェクトに追加。

＜lcd_lib.c＞ /******************************** * LCD表示ライブラリ(for AQM0802A) *****************************************/ #include "lcd_lib.h" #include "mcc_generated_files/i2c.h" #include "mcc_generated_files/mcc.h" #define LcdAdr 0x3E #define CONTRAST 0x18 // for 5.0V //#define CONTRAST 0x30 // for 3.3V #define BOOST 0x00 // for 5.0V Bon=off //#define BOOST 0x04 // for 3.3V Bon=on I2C_MESSAGE_STATUS status; /********************************* * 1文字表示データ出力 *********************************/ void Lcd_data(unsigned char data){ unsigned char tbuf[2]; tbuf[0] = 0x40; tbuf[1] = data; I2C_MasterWrite(tbuf, 2, LcdAdr, &status); while(status == I2C_MESSAGE_PENDING); __delay_us(30); // 30usec wait } /******************************* * １コマンド出力 *******************************/ void Lcd_cmd(unsigned char cmd){ unsigned char tbuf[2]; tbuf[0] = 0x00; tbuf[1] = cmd; I2C_MasterWrite(tbuf, 2, LcdAdr, &status); while(status == I2C_MESSAGE_PENDING); /* Cleara??Homea?? */ if((cmd == 0x01)||(cmd == 0x02)) __delay_ms(2); // 2msec wait else __delay_us(30); // 30usec wait } /******************************* * 初期化関数 *******************************/ void Lcd_init(void){ __delay_ms(50); // 50msec wait Lcd_cmd(0x38); // 8bit 2line Normal mode Lcd_cmd(0x39); // 8bit 2line Extend mode Lcd_cmd(0x14); // OSC 183Hz BIAS 1/5 Lcd_cmd(0x70 + (CONTRAST & 0x0F)); Lcd_cmd(0x58 + BOOST + (CONTRAST >> 4)); Lcd_cmd(0x6B); // Follwer 0x62? __delay_ms(300); Lcd_cmd(0x38); // Set Normal mode Lcd_cmd(0x01); // Clear Display Lcd_cmd(0x0C); // Display On } /****************************** * 全消去関数 ******************************/ void Lcd_clear(void){ Lcd_cmd(0x01); } /***************************** * 文字列表示関数 *****************************/ void Lcd_str(const unsigned char* ptr){ while(*ptr != 0) Lcd_data(*ptr++); }		＜lcd_lib.h＞ /******************************* * LCD表示ライブラリヘッダーファイル ****************************************/ #define Lcd_L1 0x80 #define Lcd_L2 0xc0 void Lcd_init(void); void Lcd_cmd(unsigned char cmd); void Lcd_data(unsigned char data); void Lcd_str(const unsigned char* ptr); void Lcd_clear(void);
		＜main.c＞ #include <stdio.h> #include "mcc_generated_files/mcc.h" #include "lcd_lib.h" unsigned char rBuf[16]; unsigned char sBuf[16]; char Flag, mFlag; int Index, Val; void main(void) { // initialize the device SYSTEM_Initialize(); // global valiabls unsigned char sBuf[16]; mFlag = 0; int Val; // Enable the Global Interrupts INTERRUPT_GlobalInterruptEnable(); // Enable the Peripheral Interrupts INTERRUPT_PeripheralInterruptEnable(); Lcd_init(); Lcd_str("Hellow"); LEDC3_SetHigh(); while (1) { Val = ADC_GetConversion(2); if(mFlag){ LEDC3_Toggle(); mFlag = 0; sprintf(sBuf,"ad=%4d",Val); Lcd_cmd(Lcd_L2); Lcd_str(sBuf); } } }

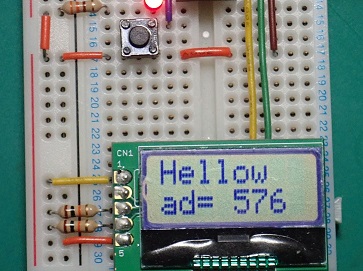

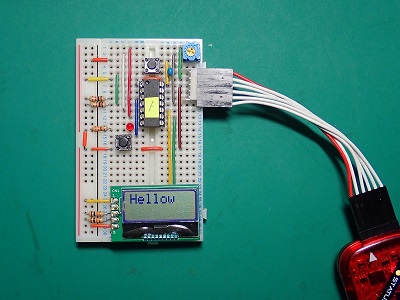

起動時の表示	AD変換データを表示

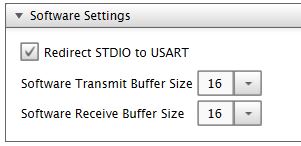

※PICでは標準入出力（printf関数など）はデフォルトで使用できない。これは、標準入出力の低レベル関数であるputch()やgetch()関数の中身が空の状態で定義されているためで、ユーザのシステムに合わせてこの2つの関数を作り、上書きで書き換える必要がある。例えば、シリアル通信で使う場合は、MCCのeuartタブ画面のSoftware_SetingでRedirect_STDIO_to_USARTを最初にチェックしておくとGenerateで自動的にこの2つの関数をeusart.cに作成してくれるが、もし、自動で作成されない場合は、以下のコードをeusart.cに追加すれば、pritf()などの標準入出力関数が使えるようになる。

char getch(void) { return EUSART_Read(); } void putch(char txData) { EUSART_Write(txData); }

標準入出力関数を使うと、前回のシリアル通信テストのmain関数は以下のように書き換えできる。
　なお、シリアル受信には割込を利用したいので、getch()関数は使っていない。

#include "mcc_generated_files/mcc.h" unsigned char rBuf[18]; char Flag, mFlag; int Index, Val; void main(void) { SYSTEM_Initialize(); mFlag = 0; Index = 0; Flag = 0; INTERRUPT_GlobalInterruptEnable(); INTERRUPT_PeripheralInterruptEnable(); LEDC3_SetHigh(); puts("Hellow"); while (1) { Val = ADC_GetConversion(2); if(mFlag){ LEDC3_Toggle(); mFlag = 0; printf("ad=%d\n\r", Val); } if(Flag){ Flag = 0; puts(rBuf); } } }

シリアル通信以外（例えばI2C)を標準入出力とするには、低レベル関数を以下のように新しく定義し、上書きすれば良い。

void putch(char Data) { Lcd_data(Data); }

Ｔ　SIMフリータブレット（Zenpad　Z581KL)

ｂｙ　ｆｊｋ

スマホのM01を使っているが、地図を使う時にはもっと広い画面で表示したくなったので、NifmoのmicroSIMが使える機種を探していると、2016年発売でQXGA画面を持つZenPad 3 8.0 (Z581KL)が見つかった（購入した2018年秋時点でmicroSIM対応機種は既に少ない）。
　届いたタブレットをWiFi環境で起動すると、設定もほとんど手間無く直ぐに使えた。画面も綺麗で、動画再生でももたつかず、音質も綺麗である。初期の目的であるマップも広域で見やすくなった。さらにofficeファイルを閲覧するためPlayStorから無料のMS-officeを入手すると、大抵のファイルは閲覧・編集できるようになった（Googleから登録端末が違うと警告が一応あったが・・）。

１．ZenPad 3 8.0 (Z581KL)の主な仕様は、（ネットではパソコンとして認識される）

CPU	ヘキサコア1.8GHz(Snapdragon 650)
GPU	Adreno 510
OS	Android 6.0.1(Marshmallow)
メモリ	RAM：4GB、ROM：32GB
メモリカード	microSD(HC/XC)、最大128GBまで
SIMカード	microSIMフリー（FDD-LTE、TD-LTE、W-CDMA(HSPA+）に対応）
ディスプレイ	7.9インチ 、2048×1536 (QXGA)、LEDバックライト
カメラ	背面800万画素、前面200万画素
無線LAN	802.11.b, 802.11.g, 802.11.n
外部接続	Bluetooth 4.1、Type-C USBポート×１、テザリング対応
外部端子	マイク／ヘッドホン・コンポジャック（４極対応）
オーディオ	デュアルフロントスピーカ、アナログマイク
センサ	GPS(GLONASS)、加速度、光、電子、磁気、近接、ジャイロ
電池容量	リチウム電池4680mAh （電池駆動時間：約10 時間）
サイズ	205.4 × 136.4 × 7.57mm （このサイズで片手持ちの音声通話は難しそう）
重さ	320グラム （ケース付きで480g ）
入手価格	35,800円(税込) （専用ケース、専用保護フイルムは別途購入）

２．通信環境の設定（電源OFF後SIMカードを差込）

�@「設定」をクリック

�A「ネットワーク／モバイルネットワーク」

�B「アクセスポイントの編集」をタップ
　　(nifty-APは既に登録済みで、選ぶだけでした)

�C もし、無い場合は「＋」(追加）をクリック
　　・アクセスポイント：nifty(LTE)
　　・APN：mda.nifty.com
　　・ユーザ：mda@nifty
　　・認証タイプ：CHAP
　　・PDP Type：IP
　　・MCC：440
　　・MNC：10

�D 右上のアイコンをタップ後「保存」。

※SIMカードの差し替えが面倒だが、スマホ・タブレットのどちらでも通信が使えるようになった。

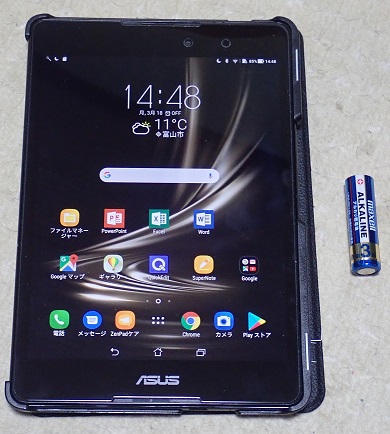

ZenPad 3 8.0 (Z581KL)

---
