Ｐ　PICミニBBシリーズ(13)　　〜SPI接続ＲＡＭ（23LCV1024）

ｂｙ　ｆｊｋ

　PICで使えるメモリを増やす方法をabc899(i2c-24FC1025)やabc902(spi-25LC1024)で紹介したが、汎用で使用できるSPI接続外付けRAMである23LCV1024を使ってみた。
　23LCV1024はRAMなので電源供給がなくなると記憶は無くなる(VBAT端子を使えばバッテリーバックアップ可能）が、書込動作は速くなる（delay不要）。
　23LCV1024は2本のSPI信号線を使ってデータを高速転送するSDIモードもあるが、PIC16F18326が対応していないので未使用 (参考：23LC512[SPI/SDI/SQI] )。

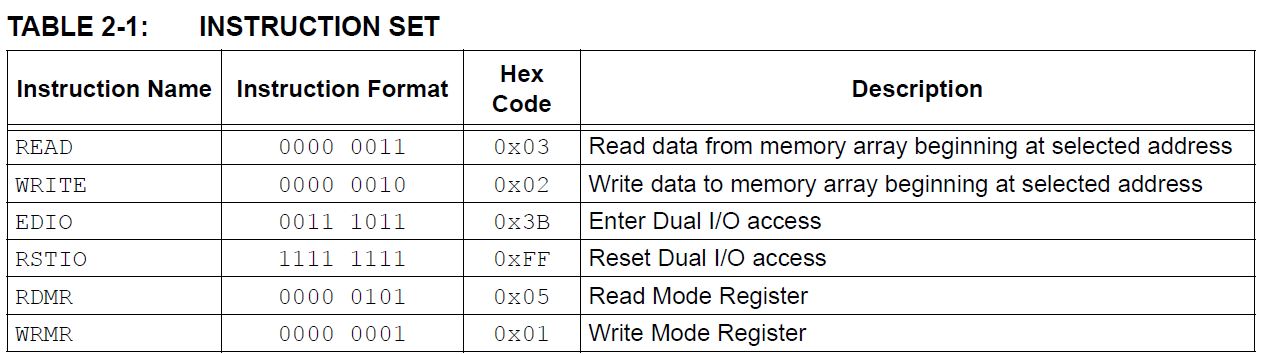

23LCV1024の命令

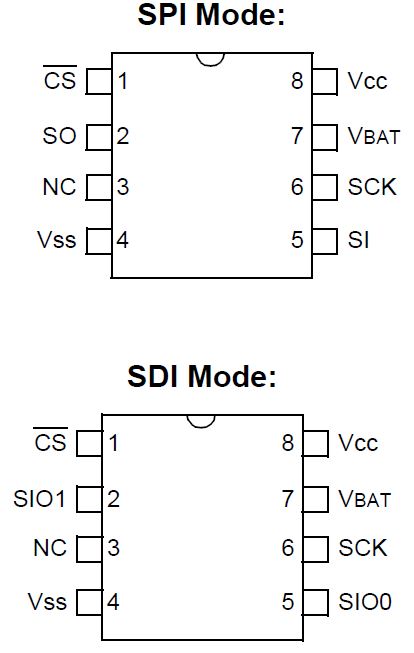

PIN配置

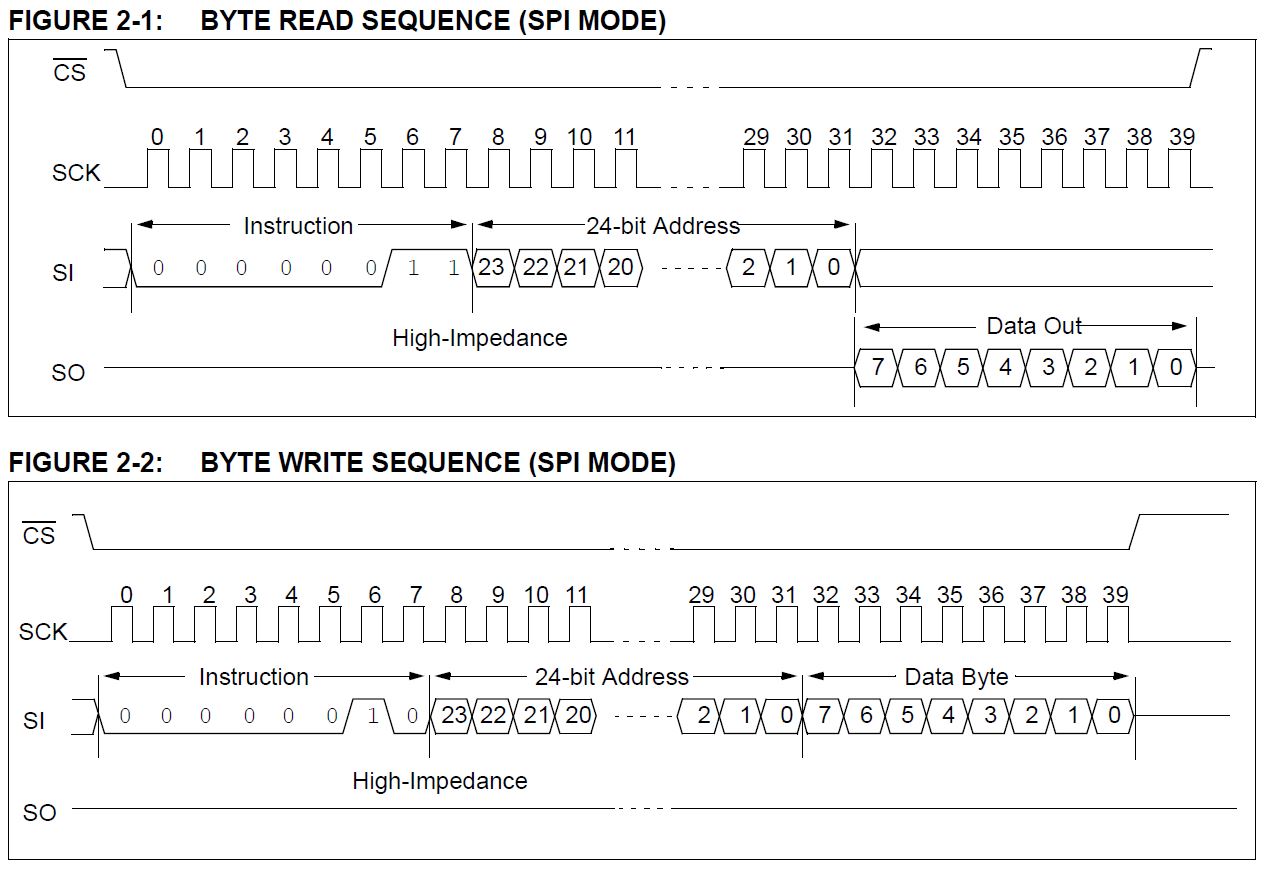

読込・書込シーケンス波形

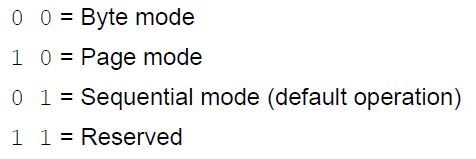

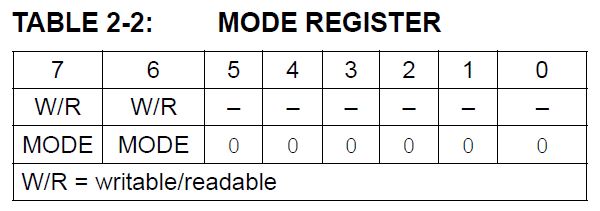

モードレジスタ

• VBAT端子に1.4〜3.6V程度の電池を接続しておくと、Vccが1.8Vを下回った場合、バックアップ電源として働く（VBAT端子を使用しないときはGndに接続）

• シーケンシャルモードでは、CSをローのまま、データの読み出し／書込を連続して行うことが可能。

【ハードウェア】

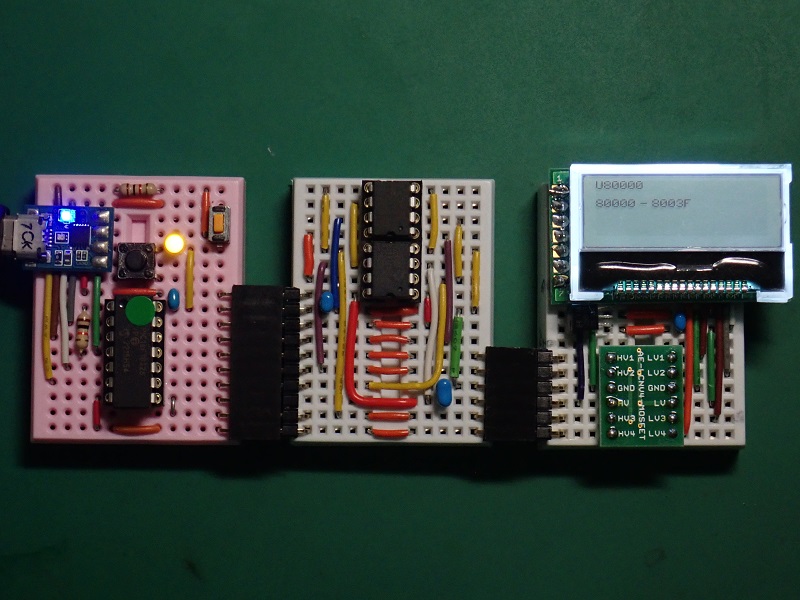

　abc902のBBボードセットを使用し、RAMを追加。（VBAT端子はGndに）。
　CS0(RA0)：ROM、CS1(RA1)：RAM、gCS(RA2)：gLCD

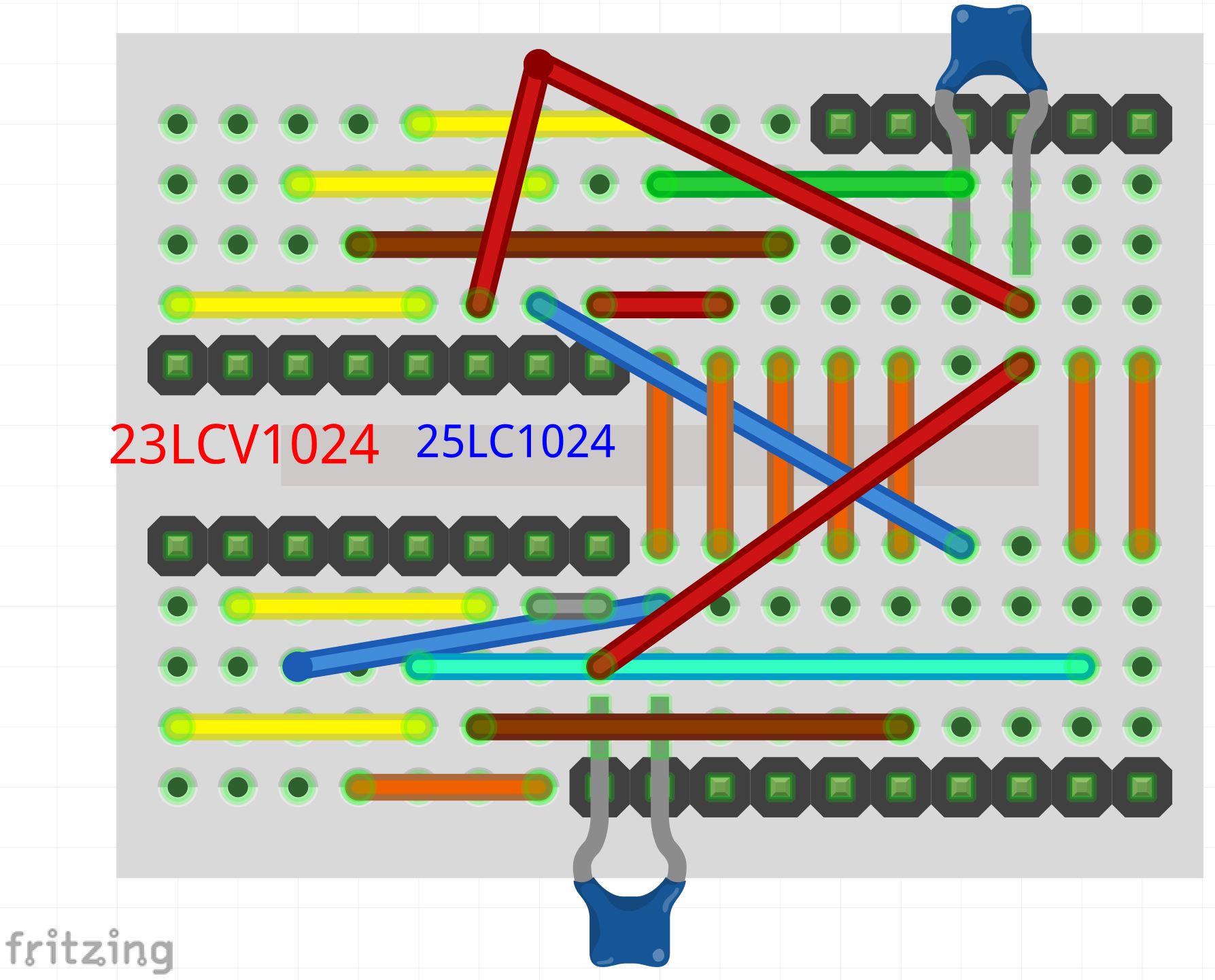

メモリBB配線図

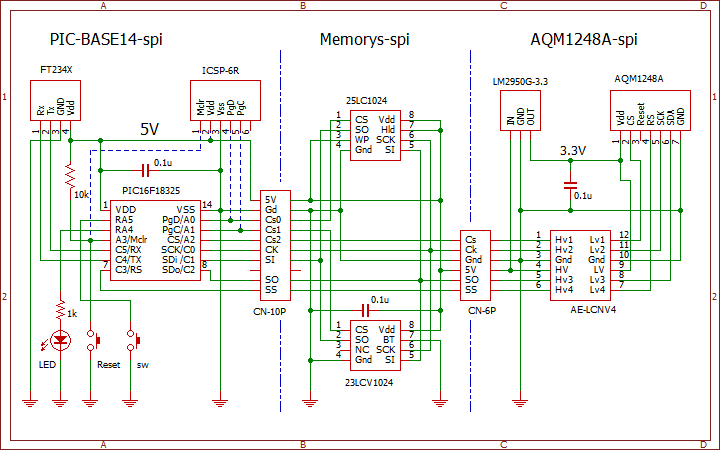

全体回路図

【ソフトウェア】

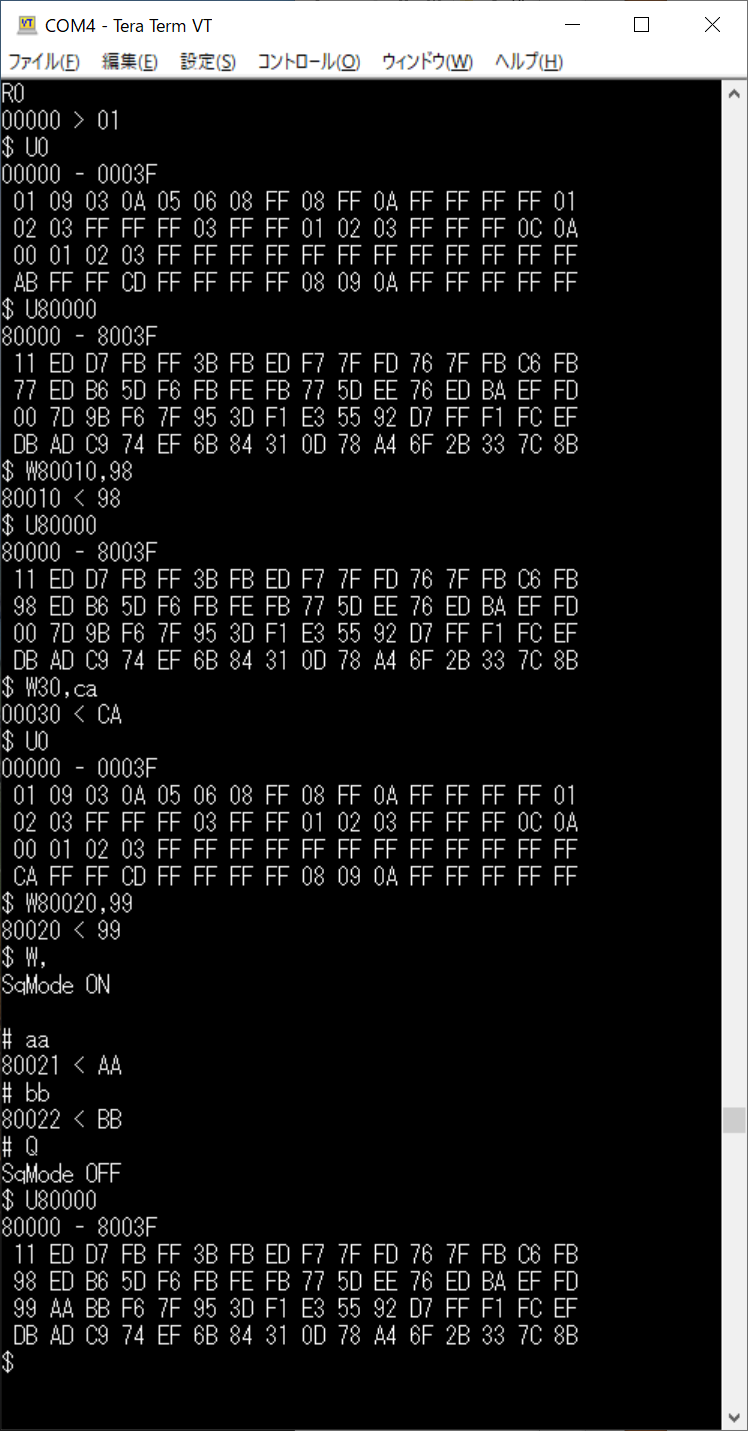

・abc902をベースに、アドレスが0〜7FFFFHまでをROM、80000H以上をRAMとし、アドレスによってROMとRAMのアクセスを切り替えている。 ・ROMである25LC1024は書込解除命令が必要だったが、23LCV1024のRAMには必要ない。 ・RAMのアクセスモードは3種類あるが、デフォルトでは全アドレスにアクセスできるシーケンシャルモードなので、その状態のまま利用。 ・ターミナル制御コマンドはabc902と同じだが、ROMとRAMの両方を使うので、関数名をRomからMemに変更	ターミナル画面例
spi-ROM/RAM読み書きテスト中

※　全てのパターンのテストが完全に終わっていないので、バグがあるかも知れません(謝）。

【abc903-18326.cファイル】 abc903-18326.c(zip)

/*******************************(abc903-18326)********* * SPI接続メモリ(24LC1024/23LCV1024) with AQM1248A ******************************************************/ #include "mcc_generated_files/mcc.h" #include "myProject.h" #include "AQM1248A_m2.h" #include "spi_Mem2.h" char sBf[BFSIZE]; // 文字列作業エリア char RBuf[BFSIZE]; // シリアル受信バッファ uint8_t SFlg; // シリアル受信フラグ //---- ターミナルにプロンプト文字表示 void prtPrompt(uint8_t m){ if(m) printf("# "); // 連続書込モード中 else printf("$ "); // 通常書込モード } /*----------------------------------- * Main application ------------------------------------*/ void main(void){ uint8_t cmd; SYSTEM_Initialize(); SSP1CON1bits.SSPEN = 1; //SPI1を有効に// 黒ベタは0xFF puts("Ready\r"); // 動作確認用 gLCD_strX(0,0,"Ready"); prtPrompt(spiMem_SqMode()); while (1){ if(SFlg){ gLCD_clr(0); // グラフィック画面消去 gLCD_strX(0,0,RBuf); // LCDにコマンド表示 cmd = RBuf[0]; // コマンドは第1文字 #ifndef VBA printf("\n\r"); #endif switch(cmd) { // 各コマンドの実行 case 'W': spiMem_cmd_W(RBuf); break; case 'R': spiMem_cmd_R(RBuf); break; case 'Q': spiMem_cmd_Q(RBuf); break; case 'U': spiMem_cmd_U(RBuf); break; case 'S': spiMem_cmd_W(RBuf); break; case 'P': spiMem_cmd_P(RBuf); break; // 有効なコマンドがなく default: if(spiMem_SqMode()){ spiMem_cmd_WSQ(RBuf); } // 連続書込モード中なら break; // 書込シーケンスを実行 } SFlg = 0; #ifndef VBA prtPrompt(spiMem_SqMode()); #endif } IO_RA4_Toggle(); __delay_ms(500); } }

　

【myProject.hファイル】 myProject.h(zip)

/**************************(myProject.h)*** * プロジェクト個別条件指定ファイル * * （main.cと同じフォルダーに作成） * ******************************************/ #include "mcc_generated_files/mcc.h" #include "i2cLCDST7032i.h" #define ON 1 #define OFF 0 /***** 使用電源電圧 ***********************/ //--- VCC宣言無しは5V（VCC＝50と同じ） #define VCC 50 // 電源電圧は5V //#define VCC 33 // 電源電圧は3.3V /***** EUSARTモジュール *******************/ #define BFSIZE 80 //--- ECHO宣言はどちらかを必ず行うこと #define ECHO ON // エコー有り //#define ECHO OFF // エコー無し //define VBA // Excel_VBAを使用 /***** MSSPモジュール *********************/ #define MASTER 1 #define SRAVE 2 //#define I2CMODE MASTER // マスターとして使用 //#define I2CMODE SRAVE // スレーブとして使用 //--- MSSPが一つしか無い場合は I2C宣言無し //#define I2C 1 // I2C1を使用 //#define I2C 2 // I2C2を使用 #if I2CMODE == MASTER #if I2C == 1 #include "mcc_generated_files/examples/i2c1_master_example.h" #elif I2C == 2 #include "mcc_generated_files/examples/i2c2_master_example.h" #else #include "mcc_generated_files/examples/i2c_master_example.h" #endif // #define I2CLCD_Adr 0x3c // LCDのI2Cアドレス(i2cLCD_ST7032i.hで設定） #endif //--- SPIが一つしか無い場合は宣言しない #define SPIMODE MASTER // マスターとして使用 //#define SPIMODE SRAVE // スレーブとして使用 #define SPI 1 // SPI1を使用 //#define SPI 2 // SPI2を使用

　

【spi_Mem.hファイル】 spi_Mem.c/h(zip)

/******************************(spi_Mem2.h)*************** * SPI接続メモリ(25LC1024/23LCV1024)ヘッダーファイル ***********************************************************/ #include "AQM1248A_m2.h" #include "ctype.h" // isxdigit() #include "stdio.h" // puts(),.. #include "stdlib.h" // atoi()... #include "string.h" // strtok()... #include "myProject.h" #define SPIMEM_WRITEcmd 0x02 // WRITE #define SPIMEM_READcmd 0x03 // READ #define SPIROM_WR_STATS 0x01 // WRSR #define SPIROM_WRITEcmd 0x02 // WRITE #define SPIROM_READcmd 0x03 // READ #define SPIROM_RD_STATS 0x05 // RDSR #define SPIROM_WR_ENABL 0x06 // WREN #define SPIROM_PG_ERASE 0x42 // PE Page Erase #define SPIROM_CP_ERASE 0xC7 // CE Chip Erase #define SPIROM_SC_ERASE 0xD8 // SE Sector Erase //----- アドレスadrから、1バイトを読み出す uint8_t SPI_Mem_Read(uint32_t adr); //----- アドレスadrに、1バイトdtを書き込む uint8_t SPI_Mem_Write(uint32_t adr, uint8_t dat); //----- アドレスadrからｎバイトをary[]に読み出す void SPI_Mem_NRead(uint32_t adr,uint8_t *ary,uint16_t cnt); //----- アドレスadrからary[]のnバイトを書き込む void SPI_Mem_NWrite(uint32_t adr,uint8_t *ary,uint16_t cnt); //----- Ｗコマンド W[aaaa][,[d0,･･[,]]] uint16_t spiMem_cmd_W(char *str); //---- Ｒコマンド R[aaaa][,n] uint16_t spiMem_cmd_R(char *str); //---- WSQ （連続書込モード） uint16_t spiMem_cmd_WSQ(char *str); //---- Ｑコマンド（連続書込モードの解除） Q void spiMem_cmd_Q(char *str); //---- Ｕ(dump)コマンド U[aaaa] // （64バイトのデータをDBuf[]に読み出す) int spiMem_cmd_U(char *str); //---- Ｐ(Page)コマンド PW[aaaa] // （DBuf[]の64バイトをメモリに書き込む） int spiMem_cmd_P(char *str); //---- シーケンスモードの確認 uint8_t spiMem_SqMode(); //--- SPI-ROMのステータスの取得 uint8_t SPI_Rom_RdStat();

【spi_Mem.cファイル】(一部、主にabc902からの変更部）

/******************************(spi_Mem.c)*************** * SPI接続メモリ(25LC1024/23LCV1024)読み書きライブラリ ********************************************************/ #include #include #include "mcc_generated_files/mcc.h" #include "spi_Mem.h" #define MBFSIZE 78 // メモリ操作用バッファーサイズ //=== グローバル変数 ============ char Dlm[] = ","; // 文字列区切りデリミタ char SBuf[20]; // 文字列処理用バッファー //--- SPIメモリー用 static uint32_t CrtAdr = 0; // カレントアドレス static uint8_t DBuf[MBFSIZE]; // ページメモリ用バッファ static uint8_t SqMode = 0; // シーケンスモードフラグ static char lstCmd; // 最終コマンド static uint8_t spiRom = 1; // spiRomかどうか /************************************* * SPI Mem function **************************************/ //---- ROMステータスの読み出し uint8_t SPI_Rom_RdStat(){ // ROMのみ使用 uint8_t stat; CS0_SetLow(); SPI1_ExchangeByte(SPIROM_RD_STATS); stat = SPI1_ExchangeByte(0xAA); // 0xAAはダミー CS0_SetHigh(); return stat; } //---- コマンドと24ビットアドレスを送信 void sendAdr(uint8_t cmd, uint32_t adr){ if(spiRom) CS0_SetLow(); // spiRom(25LC1024)選択 else CS1_SetLow(); // spiRam(23LCV1024)選択 SPI1_ExchangeByte(cmd); // send Command SPI1_ExchangeByte((uint8_t)(adr>>16)); SPI1_ExchangeByte((uint8_t)(adr>>8)); SPI1_ExchangeByte((uint8_t)adr); } //----- アドレスadrから、1バイトを読み出す uint8_t SPI_Mem_Read(uint32_t adr){ uint8_t dat; if(adr < 0x80000) spiRom = 1; // spiRom(25LC1024)指定 else spiRom = 0; // spiRam(23LCV1024)指定 sendAdr(SPIMEM_READcmd,adr); // send Read_CMD & Address dat = SPI1_ExchangeByte(0xAA); // 0xAAはダミー if(spiRom) CS0_SetHigh(); // spiRomの場合の読込終了 else CS1_SetHigh(); // spiRamの場合の読込終了 return dat; } //----- アドレスadrに、1バイトdtを書き込む uint8_t SPI_Mem_Write(uint32_t adr, uint8_t dat){ if(adr < 0x80000){ spiRom = 1; // spiRom(25LC1024)指定 CS0_SetLow(); SPI1_ExchangeByte(SPIROM_WR_ENABL); // Set Write EnableBit CS0_SetHigh(); }else spiRom = 0; // spiRam(23LCV1024)指定 sendAdr(SPIMEM_WRITEcmd,adr); // send Write_CMD & Address SPI1_ExchangeByte(dat); // adrにdatを書き込む if(spiRom){ CS0_SetHigh(); // spiRomの場合の書込終了 __delay_ms(6); }else{ CS1_SetHigh(); // spiRamの場合の書込終了 } return dat; } //----- アドレスadrからｎバイトをary[]に読み出す void SPI_Mem_NRead(uint32_t adr,uint8_t *ary,uint16_t cnt){ if(adr < 0x80000) spiRom = 1; // spiRom(25LC1024)指定 else spiRom = 0; // spiRam(23LCV1024)指定 sendAdr(SPIMEM_READcmd,adr); // send Read_CMD & Address // SPI1_ExchangeBlock(ary,cnt); SPI1_ReadBlock(ary,cnt); // block read if(spiRom){ CS0_SetHigh(); while(SPI_Rom_RdStat() & 1); }else{ CS1_SetHigh(); } } //----- アドレスadrからary[]のnバイトを書き込む void SPI_Mem_NWrite(uint32_t adr,uint8_t *ary,uint16_t cnt){ if(adr < 0x80000){ spiRom = 1; // spiRom(25LC1024)指定 CS0_SetLow(); SPI1_ExchangeByte(SPIROM_WR_ENABL); // Set Write Enable Bit CS0_SetHigh(); }else{ spiRom = 0; } // spiRam(23LCV1024)指定 sendAdr(SPIMEM_WRITEcmd,adr); // send Write_CMD & Address // SPI1_ExchangeBlock(ary,cnt); // block write SPI1_WriteBlock(ary,cnt); // block write if(spiRom){ CS0_SetHigh(); while(SPI_Rom_RdStat() & 1); }else{ CS1_SetHigh(); } } // ・・・以下略　(abc902参照）　・・・

【AQM1248A_m2cファイル】 AQM1248A_m2.c/h & Font_5x7(zip) (abc902）

グラフィックLCD表示とフォントファイル

【EUSART】　　 EUSARTの設定 (abc900)

USBシリアル通信の設定

【PICライブラリ】 ライブラリの使い方 (abc840)

使用するライブラリの追加など

【MCCの設定】　 MCC設定例 (abc895)

MCCでSPIを使う場合（一部のピン設定は変更すること）

＝＝＝＝＝＝＝＝＝＝【おまけ】(外付けRAM応用例）＝＝＝＝＝＝＝＝＝＝

• 折角、PIC外部に大容量RAMメモリを備えたので、vRamを外部メモリとし、CPUを16F18325（ROM:8k、RAM:1k）に交換した。

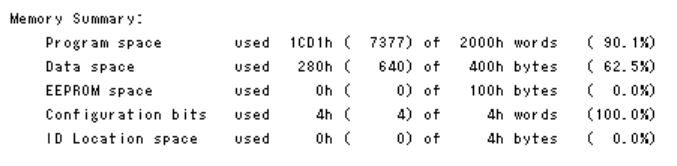

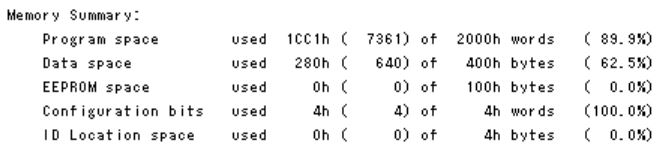

  ＜18325メモリ使用量＞ （左：VBA宣言無し、　右：VBA宣言時）
  　 　
• ページデータバッファサイズ(MBFSIZE)を130バイトに増やした。(9/30)
• 半角(8x16ドット、16バイト）、全角（16ｘ16ドット、32バイト）の漢字を表示する「Ｋコマンド」を追加した。
  表示する漢字はページバッファー内のデータで、Hを付けると半角8文字表示、Hを省略すると全角4文字表示となる。
  　（書式）K[H]　　　　(9/30：コマンド・表示方法変更）
  ※ページ内データの確認は、Ｐ(ページ）コマンド。
  　ページバッファーへの書込はＳコマンド、または、Ｗコマンド後Ｕ／ＰＲコマンド。
• EUSARTの受信バッファー数を120バイトにmyProject.h内で変更（32バイト16進データを受信するため）。
• メイン・ヘッダー：　abc903-18325.c & myProject.h(zip)
• SPI接続メモリ：　　spi_Mem2.c/h(zip)　　（Sコマンドにバグ有り：10/4、再修正済み）
• グラフィックLCD：　AQM1248A_v2.c/h(zip)

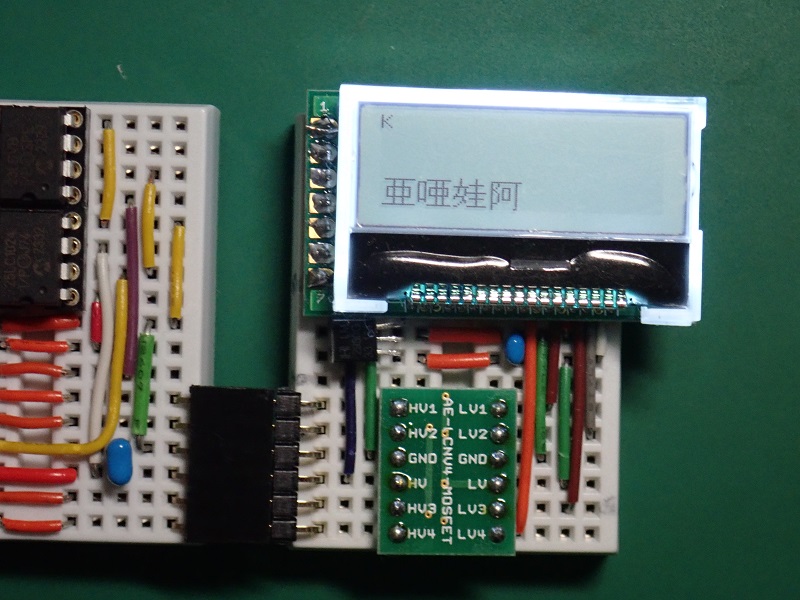

漢字表示テスト画面例(漢字表示位置は固定）

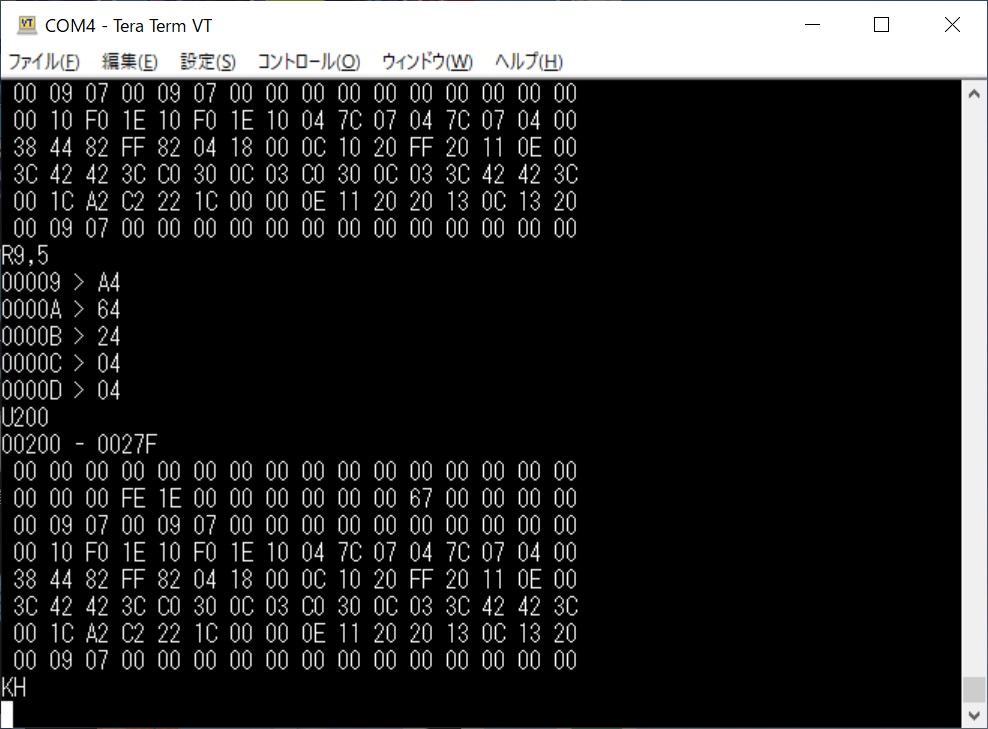

テラターム画面例(W/Sコマンドで事前に書込後）

VBAモード（改行がLF)でコンパイルした場合、テラタームで接続するには、「設定／端末」で、改行コードの受信を「AUTO」にすること。

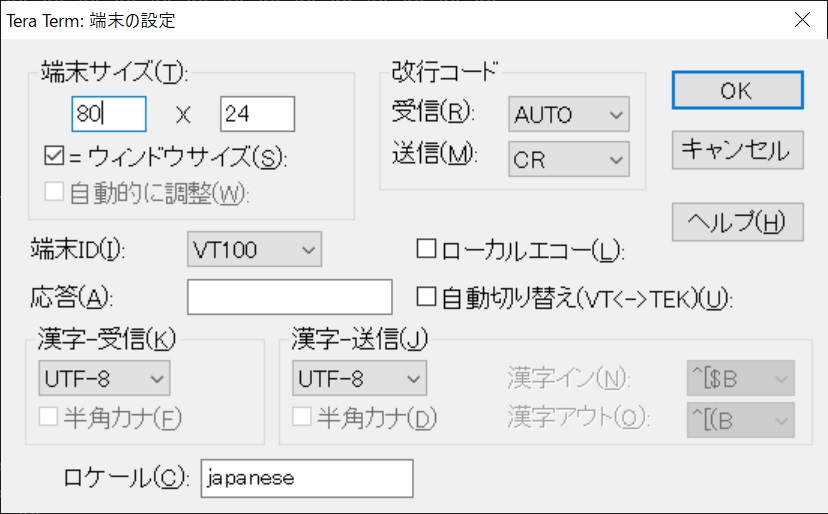

テラタームの設定例（VBAモードでコンパイルした時）

注）通信を開始した時に、最初の受信データが正しくないことがあります。この場合、Ｒコマンドを何度か送ると正常になります。

---
