Ｒ　赤外線リモコン（5）　〜4×3キーリモコン

ｂｙ　ｆｊｋ

　　前報（abc857）でIOデータのリモコンが、DSM機能を使ってPICで実現できることを確認したので、キーの数を12キーまで増やしてみた。キーには秋月電子の「4x3キーパッド作成キット用基板」（P-12316、@105）を用いた。パーツ付きのキット（K-12229、@350）もあるが、必要なプッシュキー・ダイオード・1ｋΩの抵抗、8ピンヘッダーは手持ちの物を利用した。
　キーは全部で12個あるが、1〜9までは各チャンネル指示用で、10は「地デジ」、11はチャンネル11、12は「BS」に設定した。リモコンの電源用LED（緑）および赤外線信号の出力確認用LED（青）も追加した。なお、ICSPに使うPA0およびPA1を使用しているが、キーが押されていなければオープンとなっているので、PICの書込に影響はない（PICkitは書き込み時以外はHiインピーダンス）。
　キーは4つのキー毎にグループ化され、XYZをLにし、各キーが押されると、対応するA〜DがLになるので、XYZを順にスキャンし、その時のA〜Dの値を確認することで、どのキーが押されたのかを知ることが出来る。なお、MCCの設定はabc857とほぼ同じで、ピンモジュールのみ変更。
　12キーを順に押してみると、設定とおりにTVに認識され、チャンネルの変更が出来た。なお、リピート機能には対応していないので、ボタンを押し続けると同じコードが送信される。

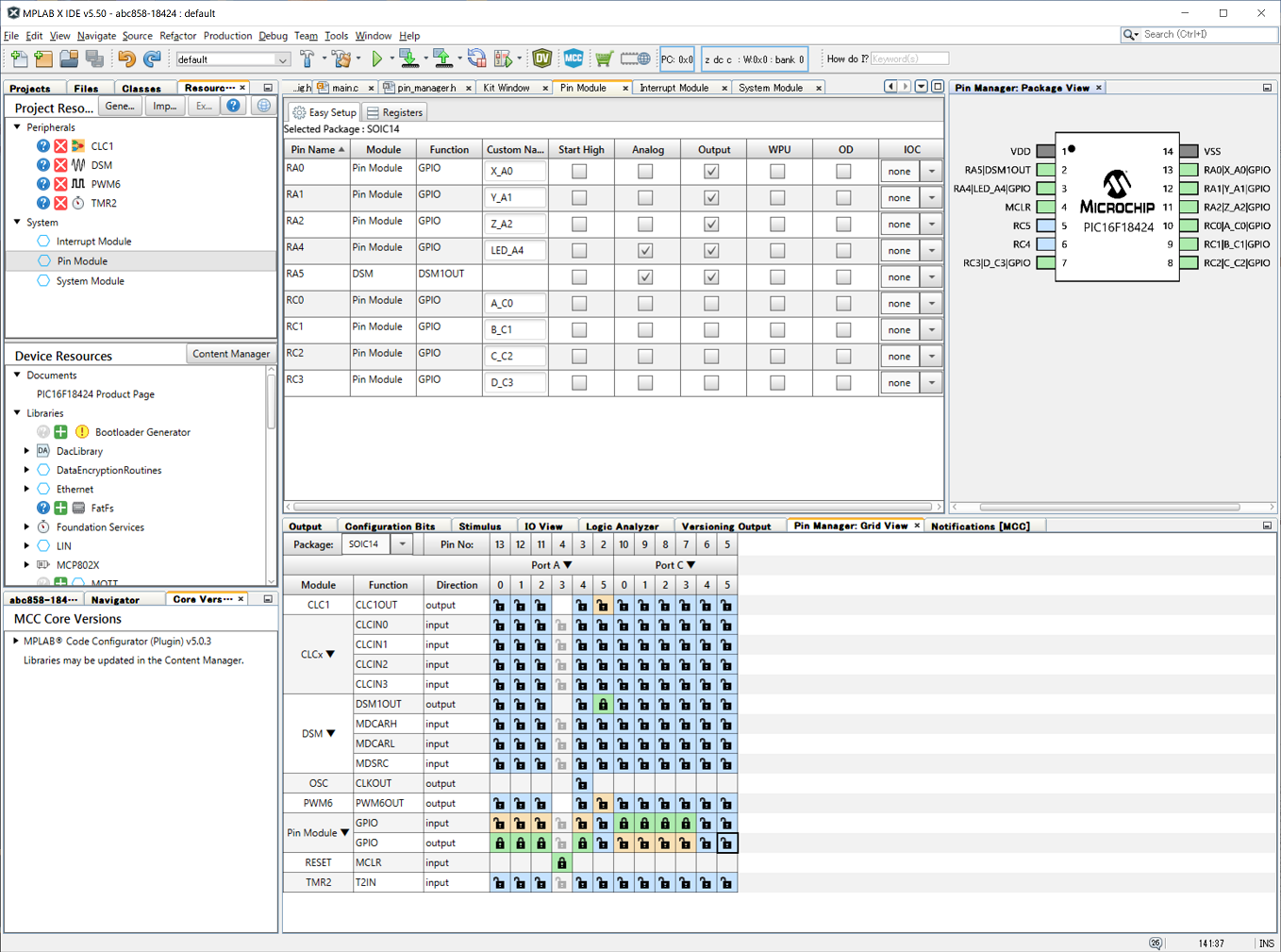

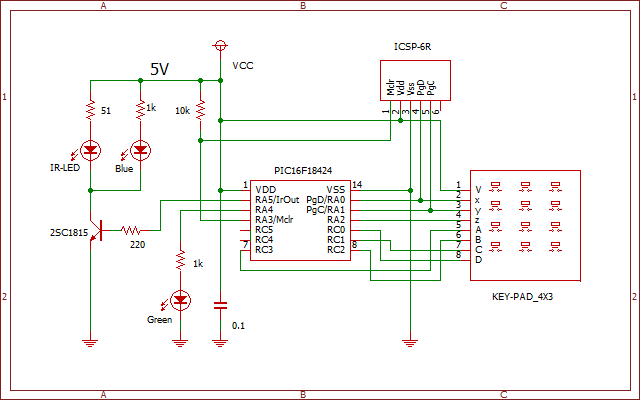

試作回路図 PINモジュール 設定

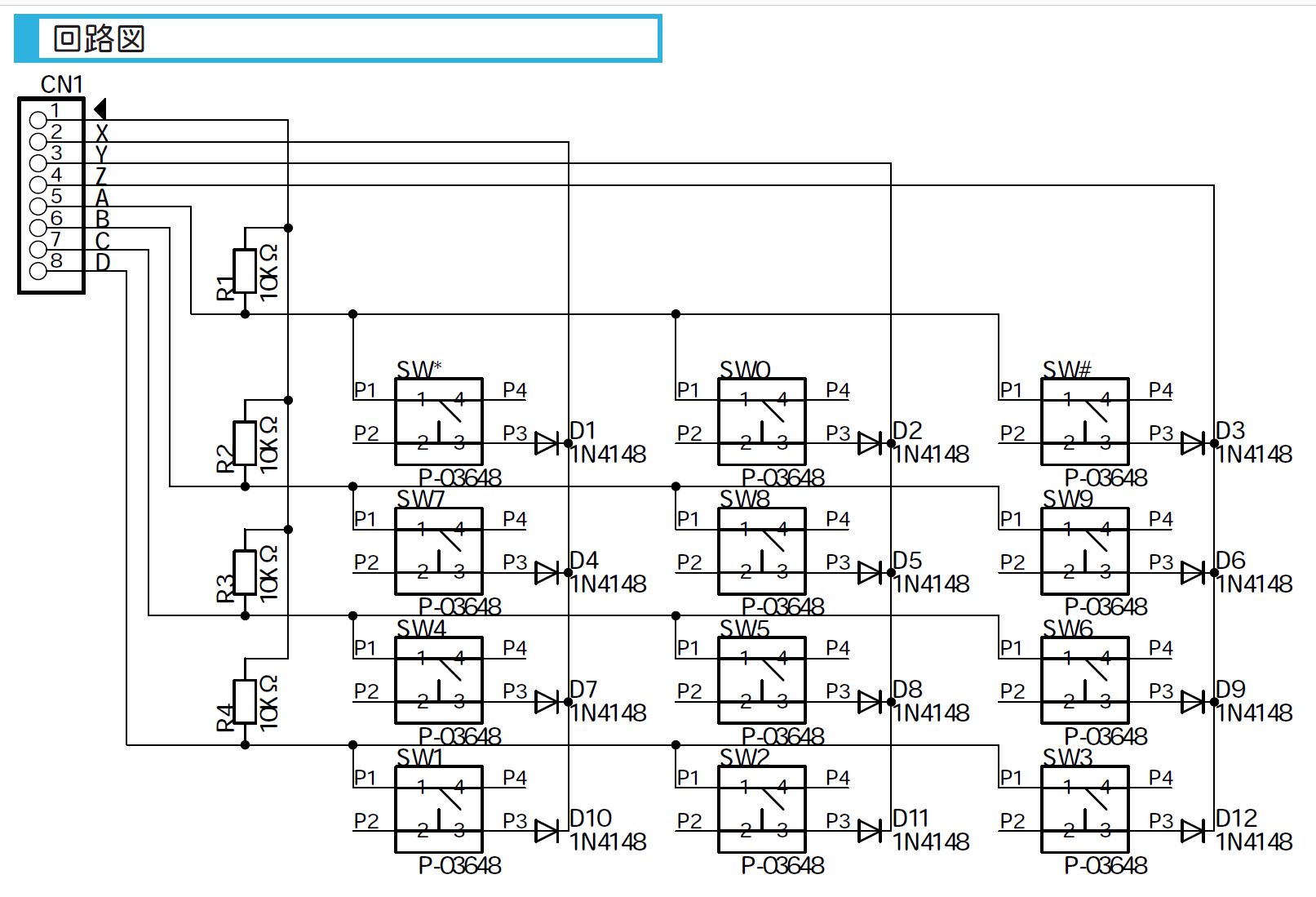

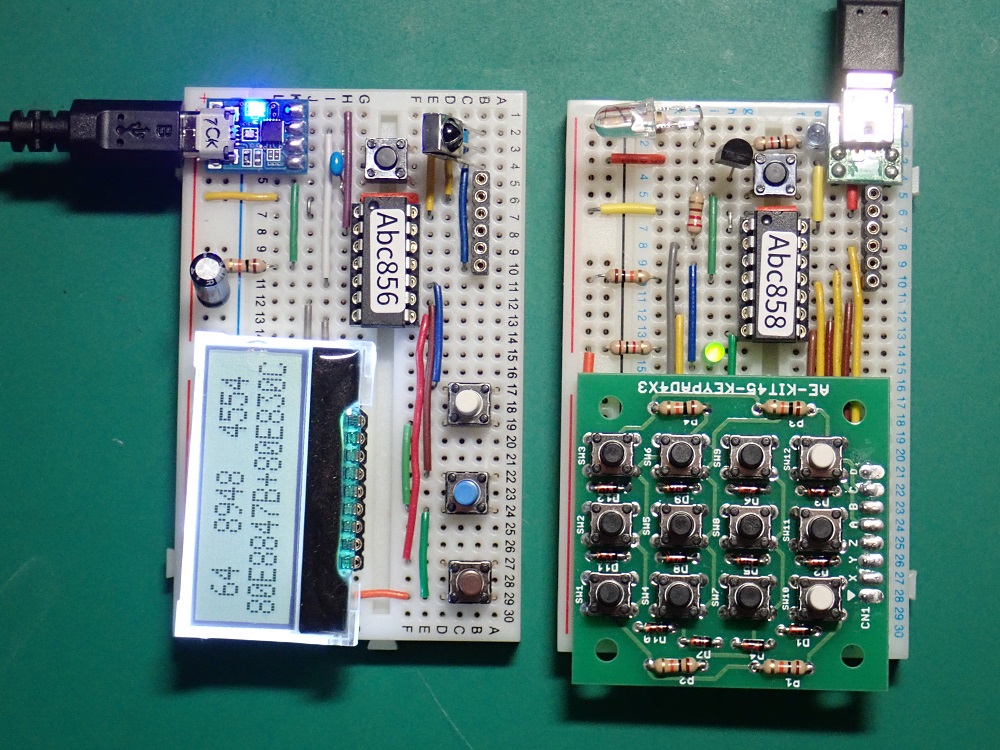

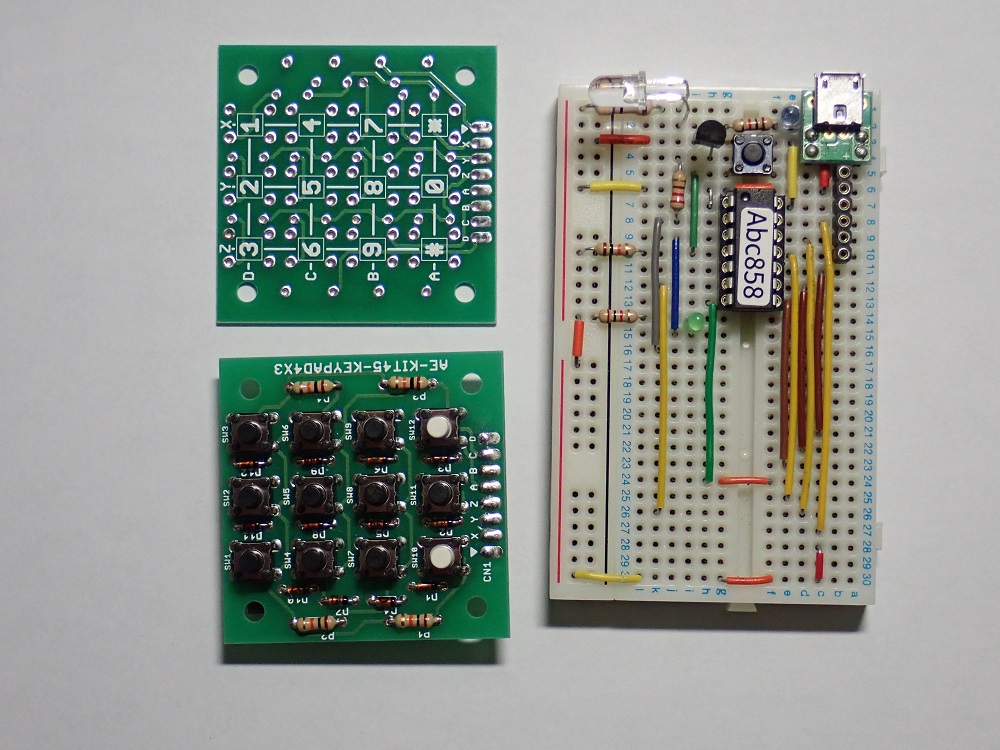

4x3キーパッド（秋月）の回路図 試作回路(キーを外した状態） リモコン解読器でも確認

【プログラム】 (abc858-main.zip)

/*=== Ir Remote controler for IO-Data ===*/ #include "mcc_generated_files/mcc.h" #define MARK() __delay_us(562) #define SPACE_1() __delay_us(1686) #define SPACE_0() __delay_us(562) #define LEADER_1() __delay_us(8992) #define LEADER_0() __delay_us(4496) #define GYAP_0() __delay_ms(43) #define DSM_1() (MD1CON0bits.MD1BIT = 1) #define DSM_0() (MD1CON0bits.MD1BIT = 0) #define SCN_DELAY() __delay_ms(30) #define KEY_DELAY() __delay_ms(500) /*--- IO-Data RemotControl Code ---*/ #define IO_CUSTOM 0xE880 uint16_t IO2[] = { 0x7024,0x7084,0x4084,0x1084, // TG,7,4,1 0xA084,0x8084,0x5084,0x2084, // 11,8,5,2 0x0094,0x9084,0x6084,0x3084}; // BS,9,6,3 /*--- Grobal Valiables ---*/ uint8_t sft; uint16_t wsft; uint16_t keyM; uint8_t keyP; /*---- IOdata Leader ---*/ void IO_Leader(){ DSM_1(); // "Leader" Start LEADER_1(); DSM_0(); LEADER_0(); } /*---- IOdata stop ---*/ void IO_Stop(){ DSM_1(); MARK(); // "Stop" DSM_0(); } /*-------- Send word of IRcode ------*/ void Ir_Send2(uint16_t wd){ wsft = 0x0001; for(int i=0;i<16;i++){ DSM_1(); MARK(); DSM_0(); if(wd & wsft){ SPACE_1(); }else{ SPACE_0(); } wsft <<= 1; } } /*-------- Send IOdata2 IRcode ----*/ void IO_DATA2(uint8_t c){ uint16_t w = IO2[c]; uint16_t wLo=(w&0x00FF)|((~w<<8)&0xFF00); uint16_t wHi=((w>>8)&0x00FF)|(~w&0xFF00); IO_Leader(); // "Leader" Start Ir_Send2(IO_CUSTOM); // Send "Custom" Ir_Send2(wLo); // Send "Data1" IO_Stop(); // stop GYAP_0(); // Gyap time IO_Leader(); // "Leader" Start Ir_Send2(IO_CUSTOM); // Send "Custom" Ir_Send2(wHi); // Send "Data2" IO_Stop(); // stop } uint16_t keyScan(){ uint8_t k; uint16_t ky; X_A0_SetLow(); // X scan SCN_DELAY(); ky = ~PORTC & 0x0F; X_A0_SetHigh(); Y_A1_SetLow(); // Y scan SCN_DELAY(); k = ~PORTC & 0x0F; ky |= (uint16_t)k << 4; Y_A1_SetHigh(); Z_A2_SetLow(); // Z scan SCN_DELAY(); k = ~PORTC & 0x0F; ky |= (uint16_t)k << 8; Z_A2_SetHigh(); return ky; } uint8_t bitCount(uint16_t w){ uint16_t wsft = 1; uint8_t i; for (i = 0; i < 12; i++){ if(w & wsft) return (i); wsft <<= 1; } return 0; } /* ===== Main application ====== */ void main(void) { SYSTEM_Initialize(); X_A0_SetHigh() Y_A1_SetHigh(); Z_A2_SetHigh(); LED_A4_SetHigh(); while (1){ keyM = keyScan(); if(keyM){ keyP = bitCount(keyM); IO_DATA2(keyP - 1); KEY_DELAY(); } } } /**==== End of File ====*/
