P 全顔料インクジェットプリンタ
by fjk
長年使っていた全顔料インクジェットプリンタ(エプソン、PX504A、2010年製)のノズルの一部(3カ所)が詰まり、写真やベタ印刷時に筋が入るようになった(文字だけなら目立たないのだが・・)。そこで、ヘッドクリーニングを普段より多く繰り返してみたが、症状は変わらなかった。
いよいよ寿命かと、代換えのプリンタを、以下の条件で探してみると、
- 1.インクは全て顔料インクで4色
- ・・・はがきや屋外印刷物用で、耐候性を重視
- 2.用紙サイズは最大A4で、前面給紙
- ・・・プリンタ後部に空きが必要ない
- 3.自動両面印刷
- ・・・自動両面印刷は必需
- 4.スキャナー・コピー(できればADF有)
- ・・・コピーがメインで、連続でできれば・・
- 5.接続IFはUSB、有線・無線LAN
- ・・・標準はUSBだが、LANでも使えたら・・
- 6.大きさはPX503A同等(w445xd367xh169)
- ・・・PX503A設置場所にそのまま置きたい
条件にマッチしたもので、さらに本体サイズを考慮すると、以下の2機種が候補となった
スペック | DCP-J4143N(ブラザー) | M730F(エプソン) |
インク | 4色顔料タンク | 4色顔料カートリッジ |
給紙トレイ | 前面151枚(A4) | 前面250枚(A4) |
両面印刷 | 自動両面印刷 | 自動両面印刷 |
スキャナー | ADF有り(2400dpi) | ADF有り(2400dpi) |
接続IF | USB、有線/無線LAN | USB、有線/無線LAN |
大きさ | w435、h180、d343 | w425、h249、d379 |
価格(税込) | 29,000円〜(2023年発売) | 17,000円〜(2020年発売) |
|

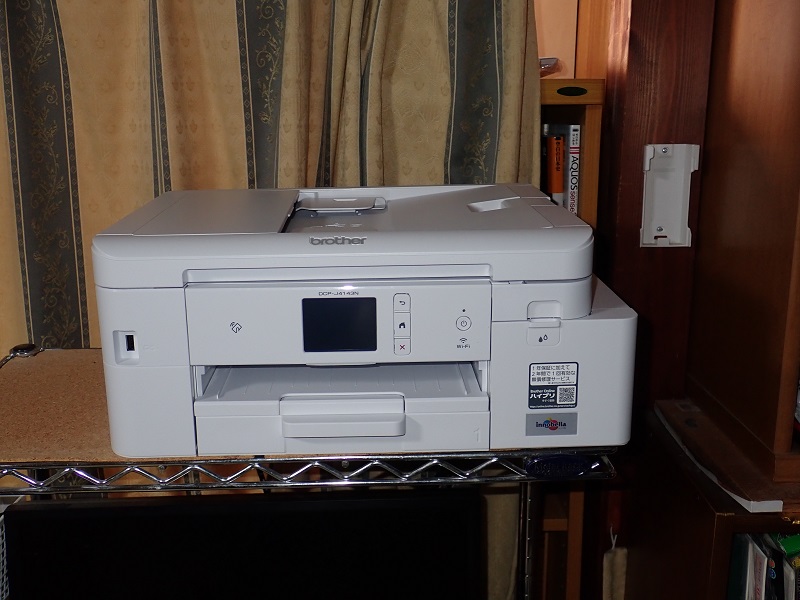

購入したDCP-J4143N |
価格を考えるとM730Fなのだが、大きさ(特に高さ)が気になり、パソコンラック(H=1150)上に設置していたPX503Aとほぼ同じ高さ(H=180)で、大容量ファーストタンク(カートリッジ10本以上相当)でインクが長持ちするので、DCP-J4143Nに決めた。印刷物は思っていたより色鮮やかだった。なお、レーベル・写真印刷には別の6色染料プリンタを使っている。
-
顔料インクと染料インクの違いなど
| 顔料インク | 染料インク |
インク粒子サイズ | ・染料より大(紙の表面に定着) | ・顔料より小(紙に染みこむ)
| 印刷物 | ・滲みが少なく、輪郭がくっきりで ビジネス文書印刷向き | ・光沢系の用紙が使え、発色が鮮やかで、 写真印刷向き
| 寿 命 | ・染料より耐水・耐候性が良 色変化が少なく、長時間保存向き | ・水に弱く、濡れると色が滲む 光に当て続けると色あせする
| レーベル印刷 | ・できない | ・できる
| 価 格 | ・染料より高い | ・顔料より安価
|
|
P PICミニBBシリーズ(3) 〜アナログ電圧入力ユニット
by fjk
ミニBBシリーズ用に、アナログ電圧入力ユニットを作成した。これに伴いabc888で作成したLCDユニットのジャンパー配線に変更を加えた。
-
<変更箇所>
・RC2アナログ入力を外部に
・i2cコネクタ配置を以下の3種選択に
- @VGDKV
- (V:5V、G:Gnd)
- AGDKVG
- (D:SDA、K:SCK)
- BDKVGN
- (N:NC)
|

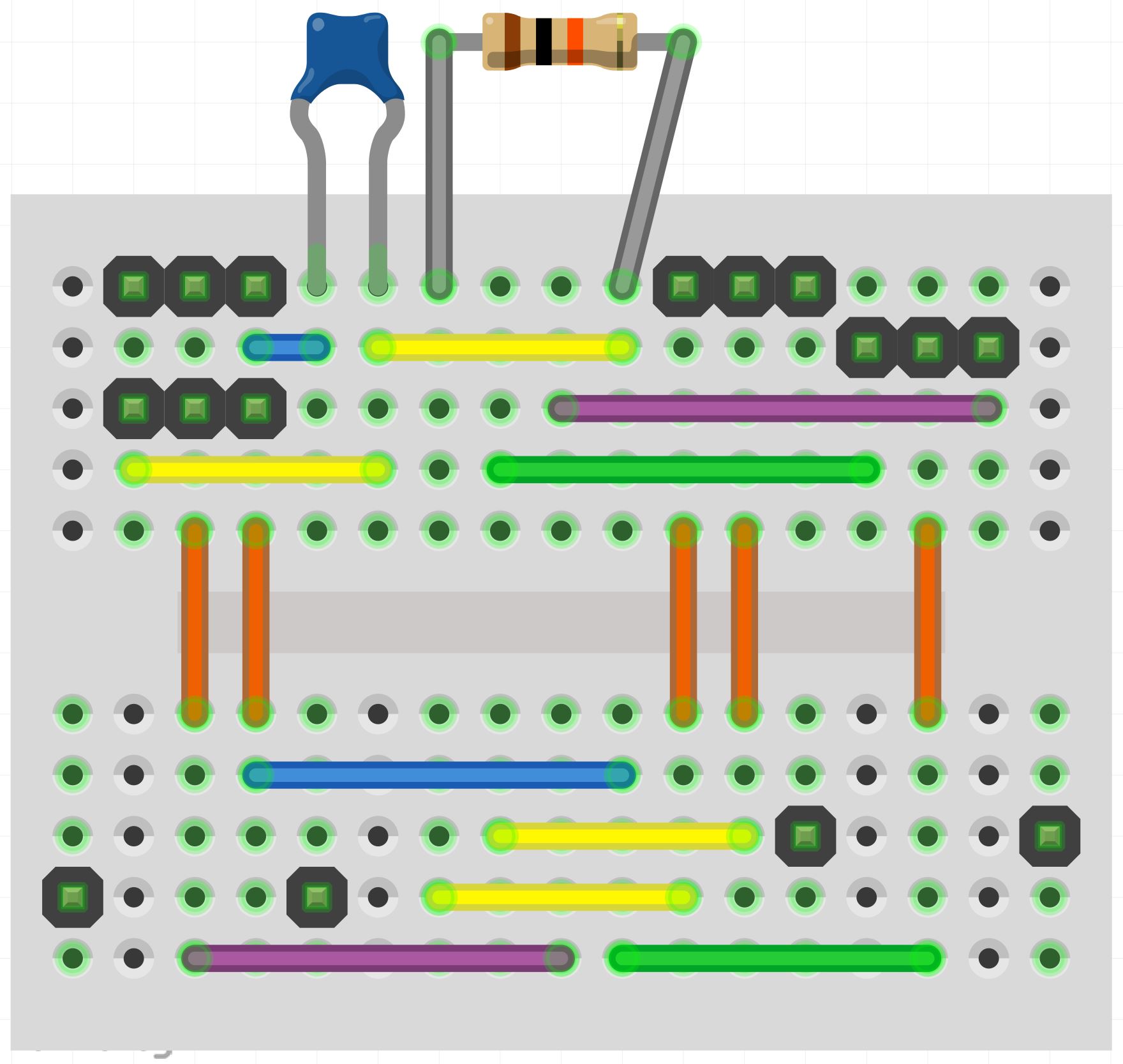

改良したLCDユニットの配線 |
アナログ入力はPIC1825(PIC-BASE14)のRC2をアナログ入力とし、LCDユニット経由でアナログ入力ユニットに接続している。
アナログ入力ユニットは、「基板取付用ボリューム」(10kΩ、秋月電子 114827、60円、+つまみ)と「ロータリコンコーダーDIP化基板」(AE-RECNV-1、秋月電子 107239、60円)を用い、ブレッドボードで使いやすいようにした(余分な配線もあるが、abc894で使用)。

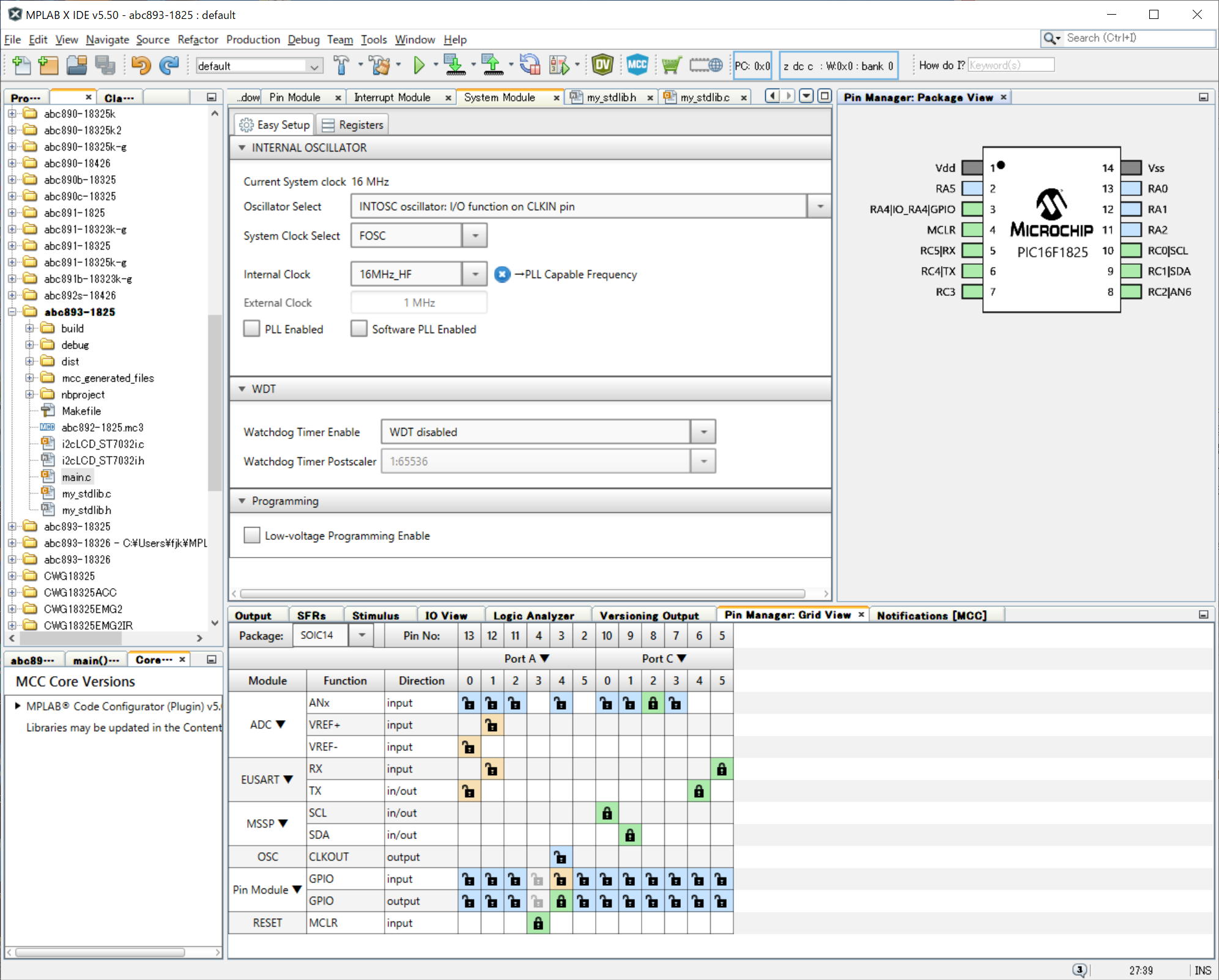

SPIC16F1825のSystemModule設定画面(16Mhz) |

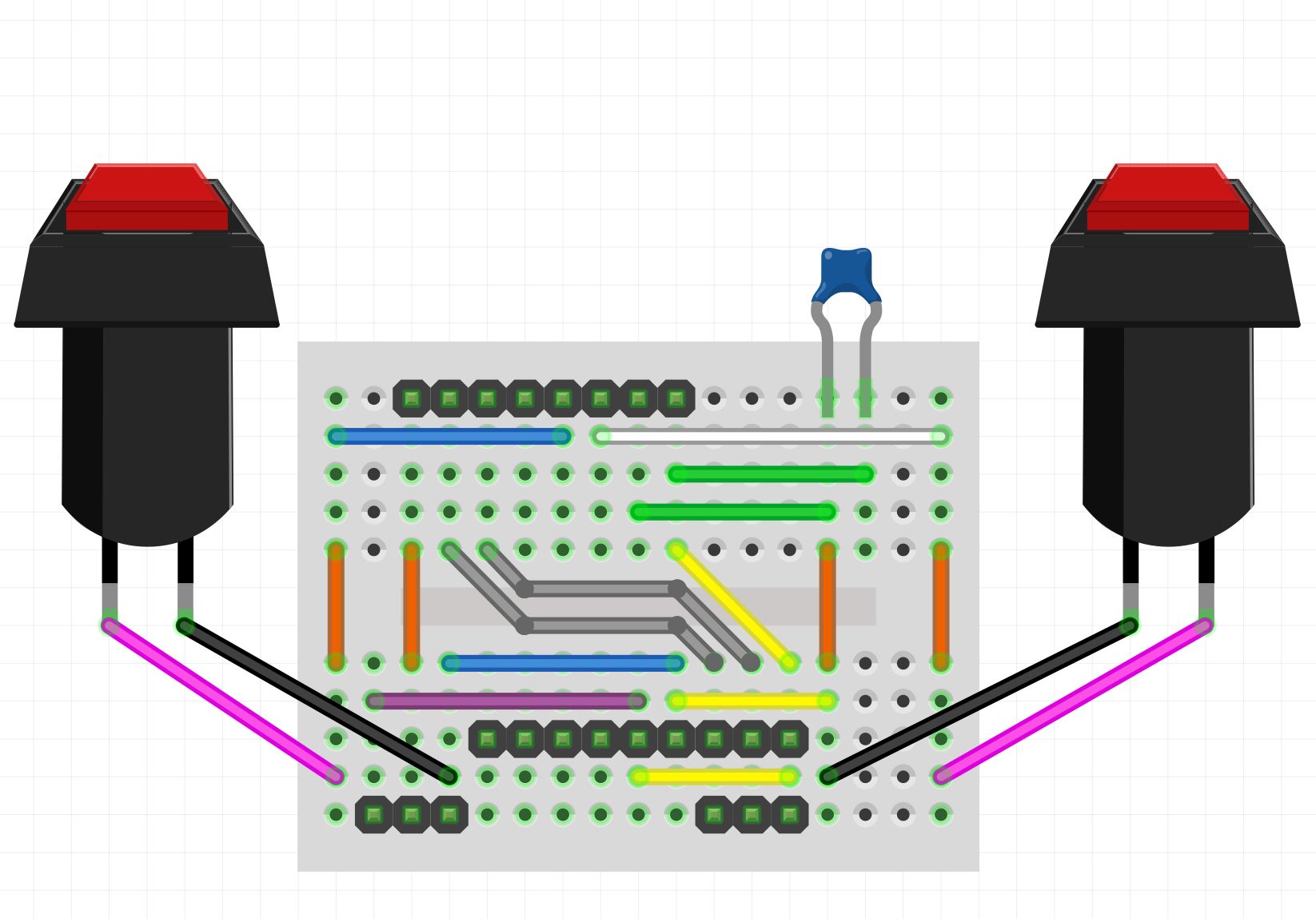

アナログ入力ユニットの配線

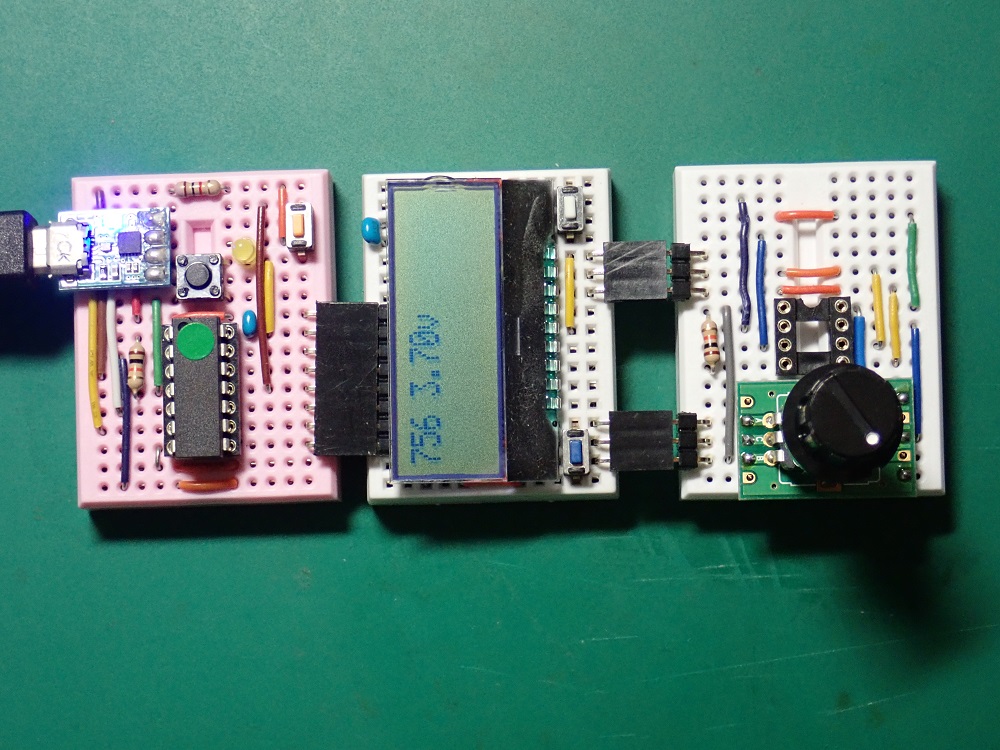

各ユニットの接続例 |
今回、PIC-BASE14に16F1825を用いたが、16F18325と同じように、そのままMCCで作成するとエラーと警告が出る(コンパイラはC90を使用)。
これは、以下の問題であり、その解決策は以下の通り。
- LCDライブラリで、1825のMSSP(i2c)は一つしか無いので「i2c1」ではなく「i2c」とする。
- プルアップ抵抗の設定は、pinモジュールのWPUの設定だけでなく、nWPUENもenabledにセットする必要がある
|

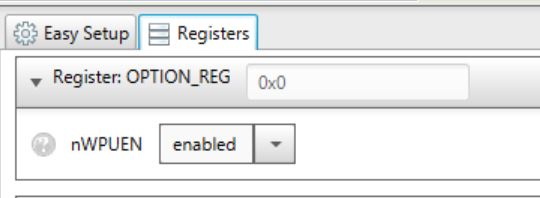

nWPUENをenableにセット |
なお、他のMCC設定で、
- ピン設定でRC2の名称は「AN2」に、
- RC0とRC1のWPUにチェック
- ADCは「右詰め」に設定し、
- EUSARTはabc889を参照。
|

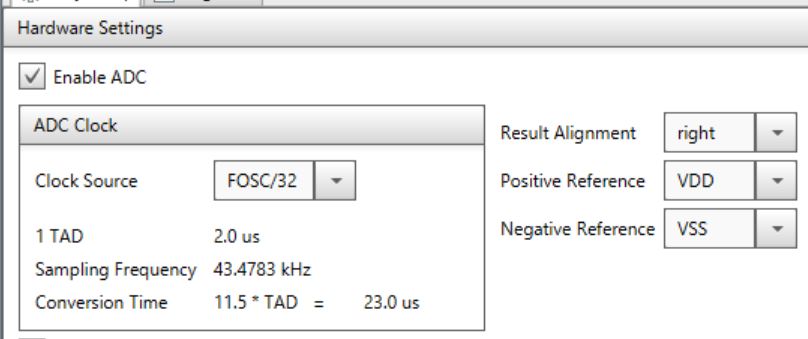

MCCのADC設定画面 |
また、printf文で浮動小数点データを使うとやはり多くのメモリ(97.1%)を使うので、別途作成したオリジナルライブラリ(my_stdlib.c/h)を使う(53.1%)と、メモリ使用量を減らすことができる。

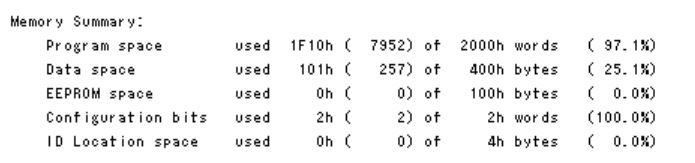

printfを使用した場合 |

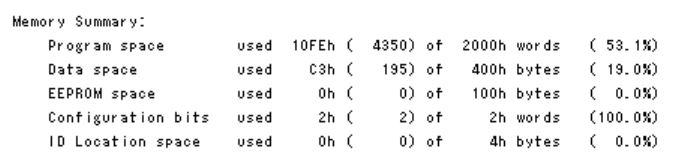

printfを使用しない場合 |
- 【プログラム】 abc893_1825.c(zip) (BFSIZEはeusart.hで宣言、abc889を参照)
/*********************(abc893_1825.c)******
* アナログ入力
******************************************/
#include "mcc_generated_files/mcc.h"
#include "stdio.h"
#include "i2cLCD_ST7032i.h"
#include "my_stdlib.h"
/* ----- Variables ----- */
char sBf[BFSIZE]; // 文字列作業エリア
char rBuf[BFSIZE]; // シリアル受信バッファ
uint8_t sFlg; // シリアル受信フラグ
/*===== Main application ===*/
void main(void){
uint16_t adC2;
double volt;
SYSTEM_Initialize();
LCD_init(); // LCD初期化
INTERRUPT_GlobalInterruptEnable();
INTERRUPT_PeripheralInterruptEnable();
LCD_str("== ready ==");
while (1)
{
adC2 = ADC_GetConversion(AN6);
volt = (5.0 * adC2) / 1023.0;
// sprintf(sBf,"%d %.2fv\r",adC2,volt);
my_ftoa(sBf,(float)volt,2,2);
puts(sBf);
LCD_clr();
LCD_str(sBf);
IO_RA4_SetLow();
__delay_ms(500);
IO_RA4_SetHigh();
__delay_ms(500);
}
}
/** End of main File */
|
- 【文字列変換オリジナルライブラリ】 my_stdlib.c/h(zip)
/**************************************
* 文字列変換ライブラリ(my_stdlib.c)
**************************************/
#include "mcc_generated_files/mcc.h"
#include "string.h"
#include "my_stdlib.h"
/*------------------------------------------
* 16進数文字列に変換
* uint16 -> str(Hex)
*----------------------------------------*/
uint8_t my_utoa2(uint16_t n){
n &= 0x0F;
if(n < 10) return '0'+ (uint8_t)n;
else return 'A'+ ((uint8_t)n - 10);
}
void my_utoa(uint8_t *str, uint16_t wd, uint8_t dg){
if(dg > 3) *str++ = my_utoa2(wd >> 12);
if(dg > 2) *str++ = my_utoa2(wd >> 8);
if(dg > 1) *str++ = my_utoa2(wd >> 4);
*str++ = my_utoa2(wd);
*str = '\0';
}
/*-----------------------------------------
* 文字列を逆順に入替
*-----------------------------------------*/
void reverseString(char *str) {
int length = (int)strlen(str);
for (int i = 0; i < length / 2; i++) {
char temp = str[i];
str[i] = str[length - 1 - i];
str[length - 1 - i] = temp;
}
}
/*-----------------------------------------
* 符号無し10進数文字列に変換
* uint16 -> str(Dec)
*-----------------------------------------*/
void my_itoa2(char *str, uint16_t wd){
for(int i = 0; i < 6; i++){
*str++ = '0' + (wd % 10);
wd = wd / 10;
if(wd == 0) break;
}
*str = '\0';
}
void my_itoa(char *str, uint16_t wd){
my_itoa2(str, wd);
reverseString(str);
}
//--- 桁数指定文字列変換(符号無し) ---
void my_itoaN(char *str, uint16_t wd, uint8_t dg){
str += dg;
for(int i = dg; i > 0; i--){
str--;
*str = (wd % 10) + '0';
wd = wd / 10;
}
}
/*-------------------------------------------
* 浮動小数点から文字列に変換
* float -> str(0.0)
*------------------------------------------*/
void my_ftoa(char *str, float dat, uint8_t ip, int dp){
int i;
long dumy;
str += ip;
if(dp != 0){
str += dp + 1;
}
str--;
for(i = 0; i < dp; i++){ //-- 整数化
dat *= 10;
}
dumy = (long)(dat + 0.5);
for(i = dp; i > 0; i--){ //-- 小数部文字化
*str-- =(uint8_t)(dumy %10)+'0';
dumy /= 10;
}
if(dp != 0){ //-- 小数点付加
*str-- = '.';
}
for(i = ip; i > 0; i--){ //-- 整数部文字化
*str-- = (uint8_t)(dumy%10)+'0';
dumy /= 10;
}
}
/******* End of File ******/
|
- 【LCD表示ライブラリ】 i2cLCD_ST7032i.c/h(zip)
- (i2c)LCDライブラリ中にはmcc_exampleを使わないコード例も記述している。必要に応じて選択して下さい。
/******************************************
* LCD library (i2cLCD_ST7032i.c) *
* use for AQM0802A,AQM1602Y,.... *
******************************************/
#include "i2cLCD_ST7032i.h"
#define CONTRAST 0x18 // for 5.0V
//#define CONTRAST 0x30 // for 3.3V
#define BOOST 0x00 // for 5.0V Bon=off
//#define BOOST 0x04 // for 3.3V Bon=on
//-------- send command -------------------------
void LCD_cmd(char cmd){
/* ----- I2C_Write1ByteRegister()関数をを使わない場合
uint8_t bf[2];
bf[0] = 0x00;
bf[1] = cmd;
while(!I2C_Open(I2CLCD_Adr));
I2C_SetBuffer(bf,2);
I2C_MasterWrite();
while(I2C_BUSY == I2C_Close());
*/
I2C_Write1ByteRegister(I2CLCD_Adr, 0x00, cmd);
//-- Clear かHomeか?
if(cmd & 0xFC) // bit6 = 1
__delay_us(30); // 30us
else
__delay_ms(2); // 2ms Clear or Home
}
//-------- send data ----------------------
void LCD_dat(char chr){
/* ---- I2C_Write1ByteRegister()関数を使わない場合
uint8_t bf[2];
bf[0] = 0x40;
bf[1] = chr;
while(!I2C_Open(I2CLCD_Adr));
I2C_SetBuffer(bf,2);
I2C_MasterWrite();
while(I2C_BUSY == I2C_Close());
*/
I2C_Write1ByteRegister(I2CLCD_Adr, 0x40, chr);
__delay_us(30); // 30us
}
//-------- clear LCD--------------------------
void LCD_clr(void){
LCD_cmd(0x01);
}
//--------- Home -----------------------------
void LCD_home(void){
LCD_cmd(0x02);
}
//--------- Cursor X,Y -----------------------
void LCD_cursor(int x, int y){
if (y == 0)
LCD_cmd((char)(0x80 + x));
else if (y == 1)
LCD_cmd((char)(0xc0 + x));
}
//-------- display strings -------------------------
void LCD_str(char *str){
while(*str)
LCD_dat(*str++); //pointer increment
}
//------- Create CG Char ---------
uint8_t LCD_CGchar(uint8_t c, char* dt){
uint8_t i;
if(c > 7) return 1;
LCD_cmd((char)(0x40 | (c << 3)));
__delay_us(30);
for(i = 0; i < 7; i++){
LCD_dat(*dt++);
__delay_us(30);
}
return 0;
}
//-------- LCD sift position -----------------
void LCD_sift(uint8_t d){
if(d) LCD_cmd(0x18);
else LCD_cmd(0x1C);
}
//-------- LCD initialize ---------------------------
void LCD_init(void){
__delay_ms(40); // 40ms wait
LCD_cmd(0x38); // 8bit,2line
LCD_cmd(0x39); // IS=1 : extention mode set
LCD_cmd(0x14); // Internal OSC Frequency
LCD_cmd(0x70 + (CONTRAST & 0x0F)); //Contrast set
LCD_cmd(0x58 + BOOST + (CONTRAST >> 4));
//Power/ICON/Contrast Control
LCD_cmd(0x6C); // Follower control
__delay_ms(200); // 200ms wait
LCD_cmd(0x38); // IS=0 : extention mode cancel
LCD_cmd(0x0C); // Display ON
LCD_cmd(0x01); // Clear Display
__delay_ms(2); // wait more than 1.08ms
}
//-------- Redirect STDIO to LCD ----------------
/*
void putch(char ch){
LCD_dat(ch);
}
*/
/******** End of File ******/
|
※ 本レポートの参考・利用は、あくまでも自己責任でお願いします。
