/*************************************(Atomic-TFcard.cpp)****

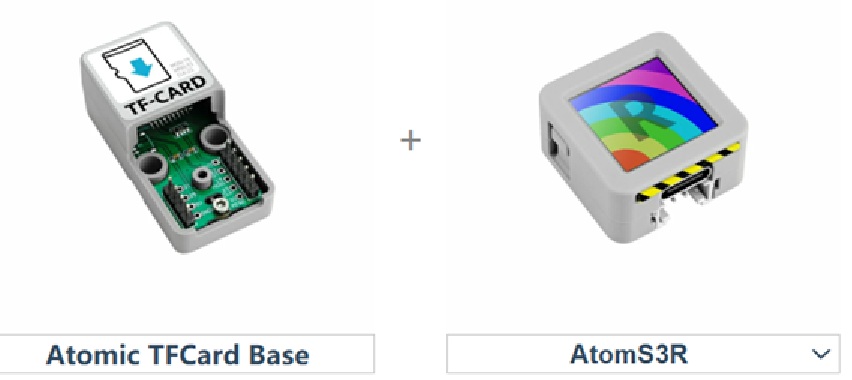

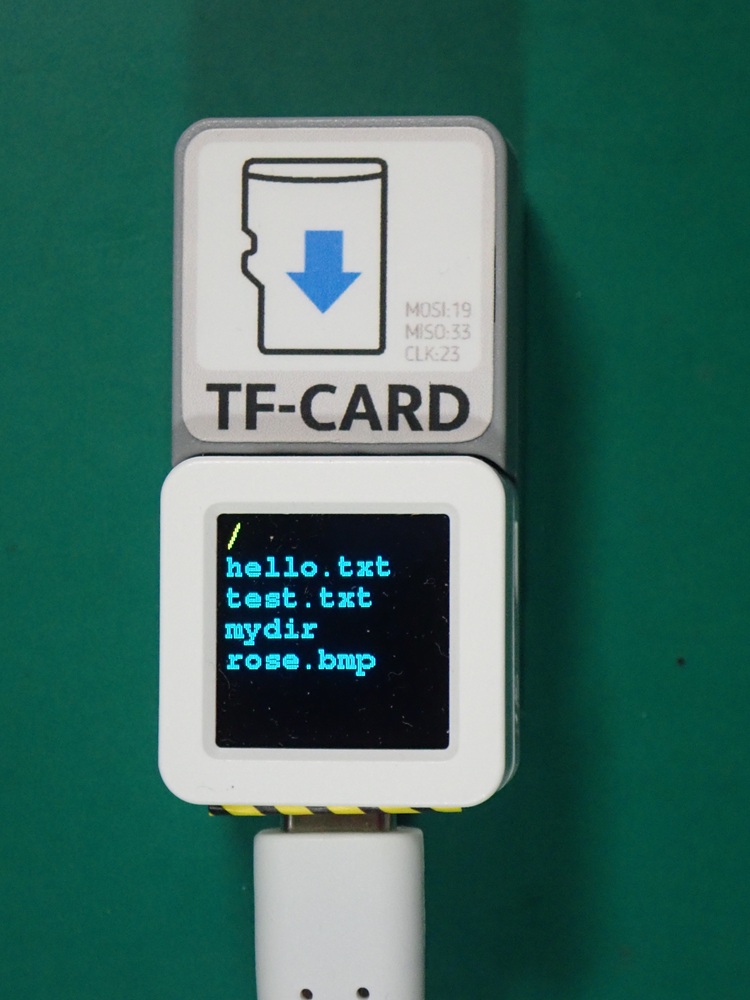

* Atomic TF-Card Base test
*************************************************************/
#include <SPI.h>
#include <SD.h>
#include <M5Unified.h>
#include <M5GFX.h>
// ------------------- Pin Definitions -------------------
#define SD_SPI_CS_PIN 5 // Chip Select pin(no Use)
#define SD_SPI_SCK_PIN 7 // SPI Clock pin
#define SD_SPI_MISO_PIN 8 // SPI MISO pin
#define SD_SPI_MOSI_PIN 6 // SPI MOSI pin
#define SRBFSZ 32 // シリアルバッファーサイズ
#define FLNMSZ 32 // ファイル名サイズ
//---- グローバル変数 ------------------------------------------
char RcvBf[SRBFSZ]; // シリアル受信データバッファ
char DirNm[FLNMSZ] = "/"; // ディレクトリー名
char FilNm[FLNMSZ] = "/hello.txt"; // ファイル名
char VFlNm[FLNMSZ] = "/rose.bmp"; // 画像ファイル名
//---- 文字列シリアル受信 --------------------------------------
int getSerialLine(void){ // シリアル文字列取得
static int sz = 0; // 受信データポインタ
if (Serial.available()) {
char ch = Serial.read();
if ((ch=='\n')|(ch=='\r')){
// if (ch=='\n'){ // \rが残る場合の処理ケース2
RcvBf[sz] = '\0';
int i = sz + 1;
sz = 0;
Serial.print('\n');
return i;
}else if((ch == '\b')&&(sz > 0)){
Serial.print('\b');
sz--;
// }else if(ch == '\r'){ // \rが残る場合の処理ケース2
// RcvBf[sz]='\0'; // \rが残る場合の処理ケース2
}else{
if(sz < SRBFSZ - 1){
RcvBf[sz++] = ch;
Serial.print(ch);
}
}
}
return 0;
}
//------------ 画面消去 ---------------------------------
void clrDisplay(void){
M5.Display.clear(); // 表示クリア
M5.Display.setCursor(0, 0); // 表示開始位置左上角（X,Y）
}
//********** SD関連関数 *********************************/
//----------- ファイル名の設定 -------------------------------
// str: 設定したいファイル名（空なら現在の名前を表示）
void setFilNam(const char *path){
if(strlen(path) > 0){
strcpy(FilNm, path);
}
Serial.println(FilNm);
M5.Display.println(FilNm);
}
// ---- ディレクトリー・ファイルリスト---------------------
// fs: ファイルシステムオブジェクト
// dirname: リストするディレクトリのパス
// levels: リストする再帰レベルの数 (0 = only current directory)
void listDir(fs::FS &fs, const char * dirname, uint8_t levels){
if(strlen(dirname) > 0){
strcpy(DirNm, dirname);
}
Serial.printf("Listing directory: %s\n", DirNm);
File root = fs.open(DirNm);
if(!root){
Serial.println("Failed to open directory");
return;
}
if(!root.isDirectory()){ // ディレクトリ？
Serial.println("Not a directory");
return;
}
clrDisplay();
M5.Display.setTextColor(TFT_YELLOW);
M5.Display.println(DirNm);
M5.Display.setTextColor(TFT_CYAN);
File file = root.openNextFile(); // 最初のファイルを開く
while(file){ // 以後、反復処理
if(file.isDirectory()){
Serial.print(" DIR : ");
String s = file.name();
Serial.println(s);
if(!s.equals(F("System Volume Information"))){
M5.Display.println(s);
}
ト
if(levels){ // レベル＞0なら再帰的にリスト
listDir(fs, file.name(), levels - 1);
}
} else {
Serial.print(" FILE: ");
Serial.print(file.name());
Serial.print(" SIZE: ");
Serial.println(file.size());
M5.Display.println(file.name());
}
file = root.openNextFile(); // 次のファイル/ディレクトリへ移動
}
}
// ------------------- ディレクトリ作成 -------------------
// fs: ファイルシステムオブジェクト
// path: 作成するディレクトリーのフルパス名
void createDir(fs::FS &fs, const char * path){
Serial.printf("Creating Dir: %s\n", path);
if(fs.mkdir(path)){
Serial.println("Dir created");
} else {
Serial.println("mkdir failed");
}
}
// ------------------- ディレクトリ削除 -------------------
// fs: ファイルシステムオブジェクト
// path : 削除するディレクトリー(空であること)のフルパス名
void removeDir(fs::FS &fs, const char * path){
Serial.printf("Removing Dir: %s\n", path);
if(fs.rmdir(path)){
Serial.println("Dir removed");
} else {
Serial.println("rmdir failed"); // ディレクトリーが空でない
}
}

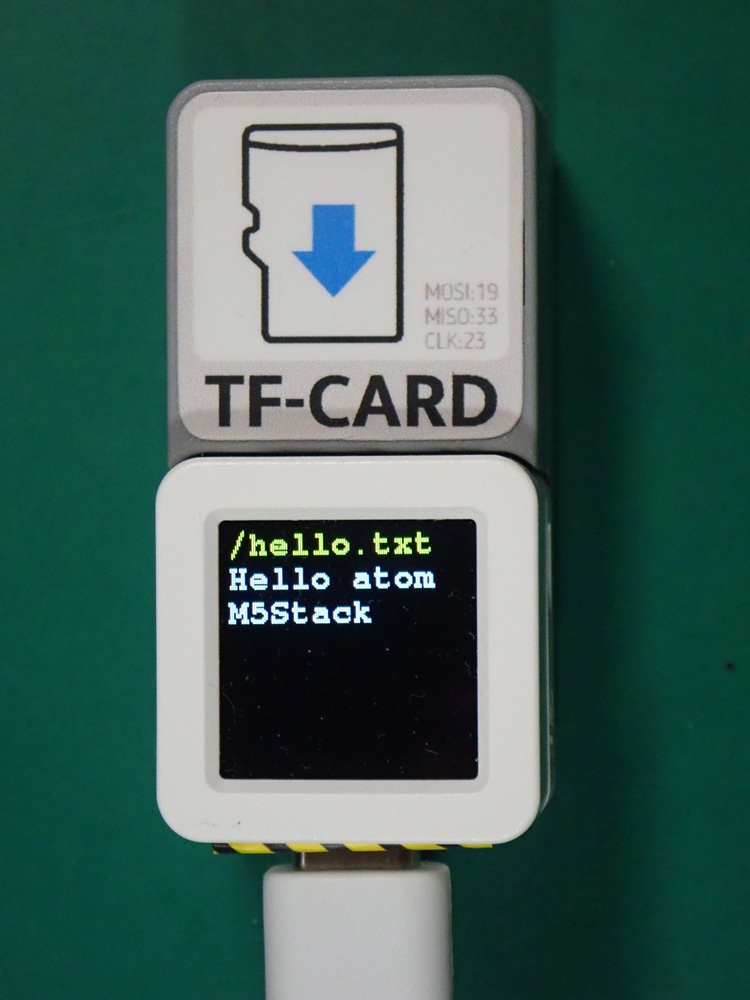

// ------------------- ファイル読み込み -------------------
// fs: ファイルシステムオブジェクト
// path: 読み込むファイルのフルパス名
void readFile(fs::FS &fs, const char * path){
if(strlen(path) > 0){
strncpy(FilNm, path, FLNMSZ-1);
}
Serial.printf("Reading file: %s\n", FilNm);
File file = fs.open(FilNm); // ファイルを読み取りモードで開く
if(!file){
Serial.println("Failed to open file for reading");
return;
}
Serial.print("Read from file: ");
clrDisplay();
M5.Display.setTextColor(TFT_YELLOW);
M5.Display.println(FilNm);
M5.Display.setTextColor(TFT_WHITE);
while(file.available()){
if (String(FilNm).indexOf(".txt") != -1) { // テキストファイル？
String rcv = file.readStringUntil('\n'); // 文字列として読込
M5.Display.println(rcv);
Serial.println(rcv);
}else{ // テキストファイル以外
int byt = file.read(); // バイト単位で読込
M5.Display.printf("%2X", byt ); // 16進数で表示
Serial.printf("%2X", byt );
}
}
file.close();
}
// ------------------- ファイル書き込み -------------------
// fs: ファイルシステムオブジェクト
// path: 書き込むファイルのフルパス名
// msg: 書き込むテキストデータ (上書きモード)
void writeFile(fs::FS &fs, const char * path, const char * msg){
Serial.printf("Writing file: %s\n", path);
File file = fs.open(path, FILE_WRITE); //上書きモードでオープン
if(!file){
Serial.println("Failed to open file for writing");
return;
}
if(file.print(msg)){
Serial.println("File written");
} else {
Serial.println("Write failed");
}
file.close();
}
// ------------------- ファイル追加 -------------------
// fs: ファイルシステムオブジェクト
// path: 追加書き込みするファイルのフルパス名
// msg: 追加書き込むテキストデータ（ファイルの最後に追加）
void appendFile(fs::FS &fs, const char * path, const char * msg){
Serial.printf("Appending to file: %s\n", path);
// Open file in append mode (追加モード)
File file = fs.open(path, FILE_APPEND);
if(!file){
Serial.println("Failed to open file for appending");
return;
}
if(strlen(msg) == 0){ // msgが空なら
file.print('\n'); // 改行を追加
}else{
if(file.print(msg)){
Serial.println("Message appended");
} else {
Serial.println("Append failed");
}
}
file.close();
}
// ------------------- ファイル名変更 -------------------
// fs: ファイルシステムオブジェクト
// path1: 変更したいファイル名
// path2: 変更後の新ファイル名
void renameFile(fs::FS &fs, const char * path1, const char * path2){
Serial.printf("Renaming file %s to %s\n", path1, path2);
if (fs.rename(path1, path2)) {
Serial.println("File renamed");
} else {
Serial.println("Rename failed"); // 同名ファイルがあるとエラー
}
}
// ------------------- ファイル削除 -------------------
// fs: ファイルシステムオブジェクト
// path: 削除したいファイルのフルパス名
void deleteFile(fs::FS &fs, const char * path){
Serial.printf("Deleting file: %s\n", path);
if(fs.remove(path)){
Serial.println("File deleted");
} else {
Serial.println("Delete failed"); // ファイルがないとエラー
}
}
//---------------- SDカード情報の表示 ---------------
void InfoSDcard(void){
// 挿入されているSDカードの種類を確認
uint8_t cardType = SD.cardType();
if(cardType == CARD_NONE){
Serial.println("No SD card attached");
return; // カードが無いとエラー
}
//-------------- カードタイプのチェック -------------
M5.Display.setTextColor(TFT_YELLOW);
Serial.print("SD Card Type: ");
if(cardType == CARD_MMC){
Serial.println("MMC");
M5.Display.println("MMC");
} else if(cardType == CARD_SD){
Serial.println("SDSC"); // 標準容量 SD(<=2GB)
M5.Display.println("SDSC");
} else if(cardType == CARD_SDHC){
Serial.println("SDHC"); // 大容量 SD(2GB-32GB)
M5.Display.println("SDHC");
} else {
Serial.println("UNKNOWN"); // 確認できない card type
M5.Display.println("UNKNOWN");
}
uint64_t cardSize = SD.totalBytes() / (1024 * 1024);
uint64_t usedSize = SD.usedBytes() / (1024 * 1024);
Serial.printf("SD Card Size: %lluMB\n", cardSize);
Serial.printf("SD Card Uesd Size: %lluMB\n", usedSize);
M5.Display.printf("%llu/%lluMB\n", usedSize, cardSize);
delay(500);
}

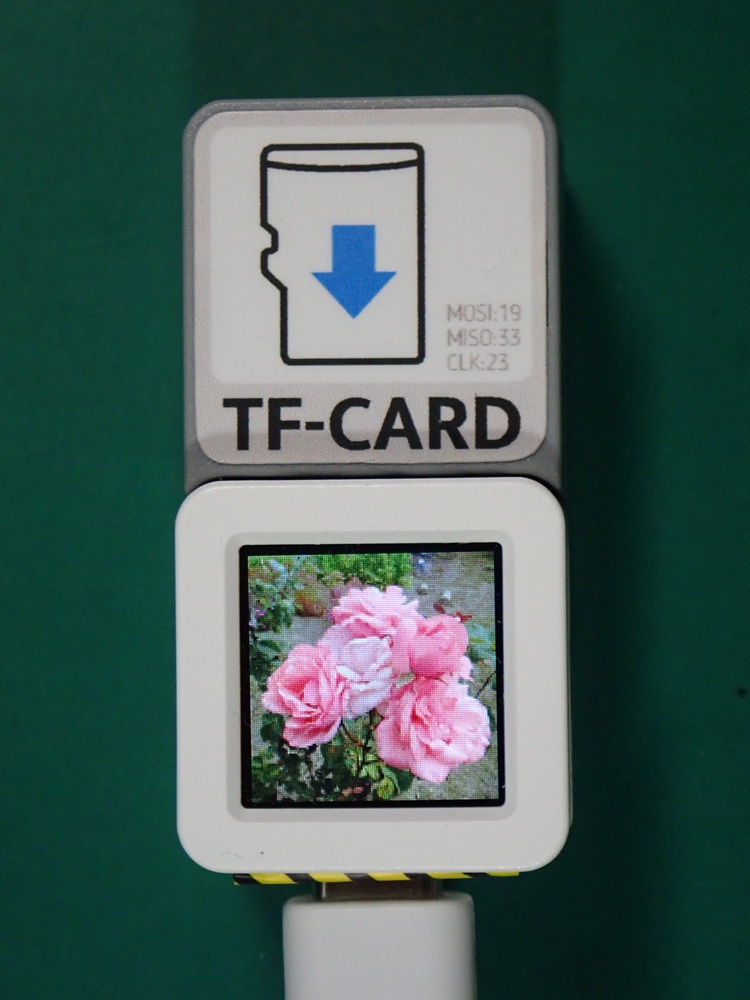

// ------------------- 画像ファイル読み込み -------------------
// fs: ファイルシステムオブジェクト
// path: 画像ファイルのフルパス名（.bmp/.jpg/.png）
void videoFile(fs::FS &fs, const char * path){
if(strlen(path) > 0){
strncpy(VFlNm,path,FLNMSZ-1);
}
Serial.printf("Reading file: %s\n", VFlNm);
String s = String(VFlNm);
if (s.indexOf(".bmp") != -1) {
M5.Display.drawBmpFile(fs,s,0,0);
}else if (s.indexOf(".jpg") != -1) {
M5.Display.drawJpgFile(fs,s,0,0);
}else if (s.indexOf(".png") != -1) {
M5.Display.drawPngFile(fs,s,0,0);
}
}
//================== Setup =============================
void setup() {
M5.begin();
M5.Display.clear();
M5.Display.setFont(&fonts::FreeMonoBold9pt7b);
Serial.begin(115200);
Serial.println("<-------Atomic TFCard Base Example------->");
// ------------------- SD Card Initialization -------------------
// 指定ピンでSPIバスを初期化 (SCK, MISO, MOSI, CS)
SPI.begin(SD_SPI_SCK_PIN, SD_SPI_MISO_PIN, SD_SPI_MOSI_PIN, SD_SPI_CS_PIN);
Serial.println("SD Init...");
M5.Display.drawCenterString("SD Init...", 64, 0);
// SDカードを25MHzのSPIクロック速度で初期化を試みる
if (!SD.begin(SD_SPI_CS_PIN, SPI, 25000000)) { // CSは未時用のGPIO5を指定
Serial.println("SD Error!");
M5.Display.println("SD Error!");
while (1); // 無限ループ
} else {
Serial.println("SD Ready");
M5.Display.println("SD Ready");
}

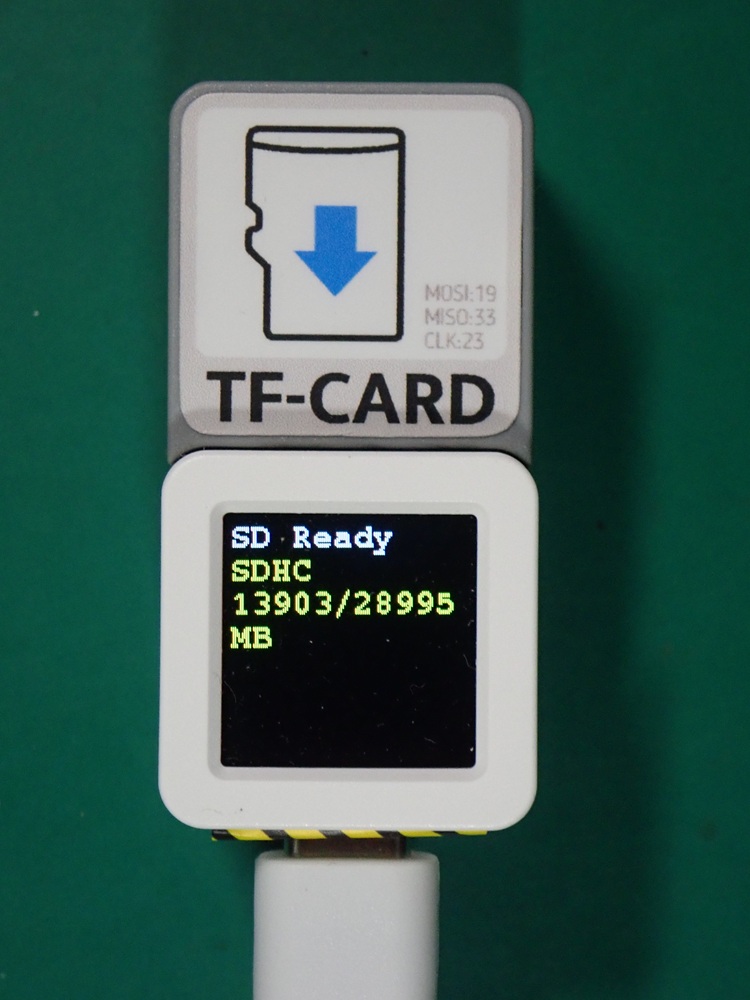

InfoSDcard(); // SDカード情報の表示
}
//================= Main Loop =======================
void loop() {
char *s;
if(getSerialLine()){
char cmd = RcvBf[0];
s = RcvBf + 1;
switch(cmd){
case '!': // Atom画面の消去
clrDisplay(); break;
case 'F': // ファイル名の設定
setFilNam(s); break;
case 'R': // ファイルの読込・表示
readFile(SD, s); break;
case 'I': // SD情報の表示
InfoSDcard(); break;
case 'W': // FilNmファイルにデータ書込
writeFile(SD, FilNm, s); break;
case 'A': // FilNmファイルにデータ追記
appendFile(SD, FilNm, s); break;
case 'L': // ファイルリストの表示
listDir(SD, s, 0); break;
case 'V': // 画像ファイルの表示
videoFile(SD, s); break;
case 'D': // ファイルを削除
deleteFile(SD, s); break;
case 'N': // 現在ファイル名を変更
renameFile(SD, FilNm, s); break;
case 'C': // 新ディレクトリーを作成
createDir(SD, s); break;
case 'M': // ディレクトリーを削除
removeDir(SD, s); break;
default: // 受信データをそのまま表示
M5.Display.println(RcvBf); break;
}
}
}
|
