Ａ　ＡＰＮ設定　　　～スマホの機種変更時に注意

ｂｙ　ＴＭＸ

　最近、「スマホの各アプリがサポートを終了します」というメッセージが頻繁に出るようになりました。
　発売してから9年になる私の携帯電話（iPhonX）、今月は新しいiPhon18が発表・発売されるのに合わせて機種変更することにしました。
　いろいろと調べていくと、私が使っているプロバイダーはeSIMには対応していない・・・という事で、iPhon16を購入することにしました。
　データー移行はスマホ2台を隣りに並べ、Wi-Fiで壁紙やアプリの配置までそのまま移行できるそうです。しかし、Suicaの移行は問題なく出来るのに、銀行口座のアプリや認証IDやパスワードが必要なアプリは、改めて再設定が必要でした。データー移行はやはり厄介な作業です。
　さて今回の引越では、電話は繋がるが、データー通信が不可になり、焦りました。
　格安プロバイダーを使っている私にとって、前の機種ではSIMの差し替えで終わりましたが、「データー通信機能が起動できません。pdp認証に失敗しました」とメッセージが出ました。原因はAPN（Access Point Name）設定で、APN構成プロファイルのインストールが必要でした（前回は自動でAPN設定をしてくれたみたい）。
　Auやドコモなど大手携帯（MNO）４社は自動でAPN設定を自動でしてくれるみたいですが、格安SIM（MVNO）、SIMフリー、中古スマホや海外SIMなどはAPN設定が必要なので、機種変更、買い換え時には注意しましょう！

＜参考＞
　　・APN設定とは？必要なケースと設定手順

Ｅ　エクセルで文字や値を検索

ｂｙ　ｆｊｋ

Excelで特定の文字を含むデータや数式を探すには、「検索ボックス」が便利です（参考）。

  1. 　ctrl＋Fで「検索と置換」ダイヤログを開く
  2. 「検索する文字列」に探したい文字や数値を入力（＊や？のワイルドカードも使えます）
  3. 「全てを検索」または「次を検索」をクリック
  4. 　検索結果をクリックすると、そのセルに移動できる
    　
    ＜オプション＞
    ①検索場所：　　シート／ブック
    ②検索方向：　　行／列
    ③検索対象：　　数式／値／コメント
    ＜その他＞
    ・大文字と小文字を区別する／しない
    ・セル内容と完全一致する／しない
    ・半角と全角を区別する／しない

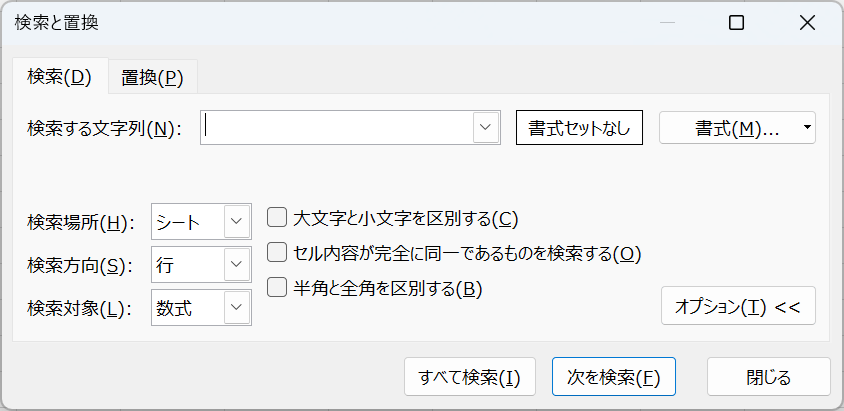

Excelの検索ボックス

※検索ボックス以外に、抽出や関数を使う方法もあります（参考）

Ｐ　PIC16F13145 (9)　　　～CLBで3桁7segLED表示とモジュール

ｂｙ　ｆｊｋ

　abc950で小数点付2桁7segLED表示か可能となり、3桁のOSL30301-LRAが余ったので、CLB＋CLC＋TMR0で、3桁7segLEDのダイナミック表示を試みた。
　（TMR0でなく最終的にTMR2＋PWM1を使用）

【ハード】
　LEDパターン表示用はRC0-6（CLB)[7ビット]、桁ドライブはRB4-6（CLC)を使用。

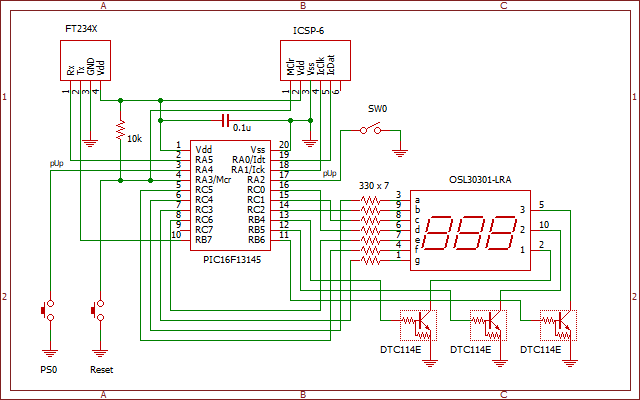

回路図

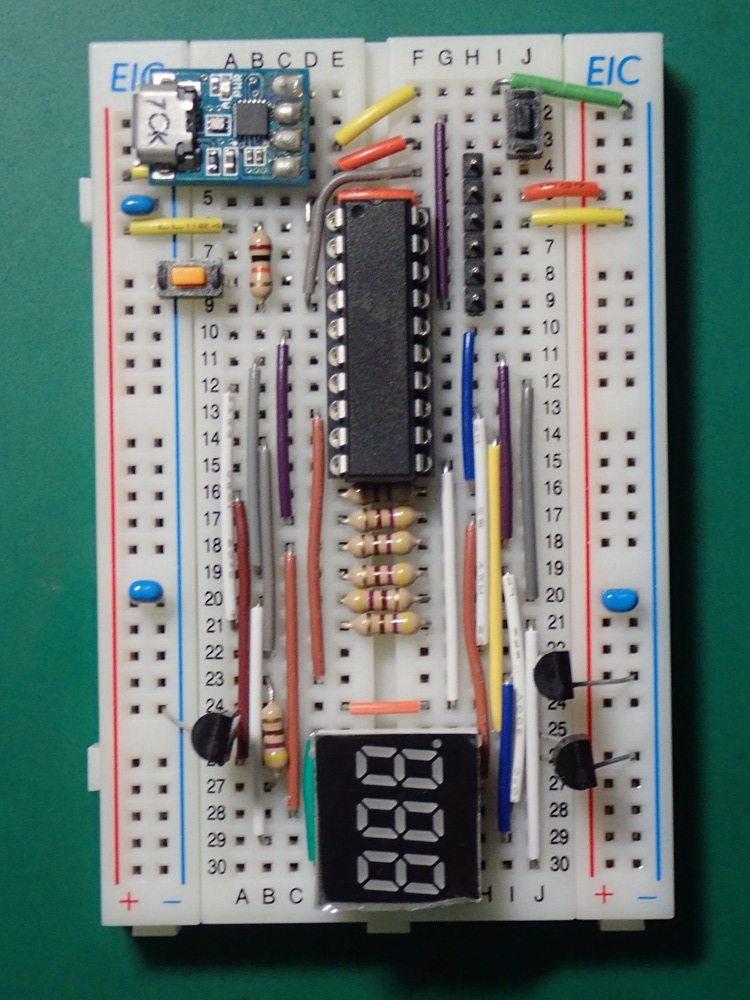

配線状況

【ソフト】
　＜使用したMCCデバイス＞　（当初TMR0を使用しテストしたが、最終的には使用せず）

Clock：
32MHz、Divider＝1
TMR2：
FOSC/4、Prescaler=1:128、Postscaler=1:16、Period=65.536ms
PWM1:
Timer2
CLC1-4：
CLC1(JK-FF with R）、CLC2-4(AND-OR）
CLB1：
Module(select3in、bcd7seg)

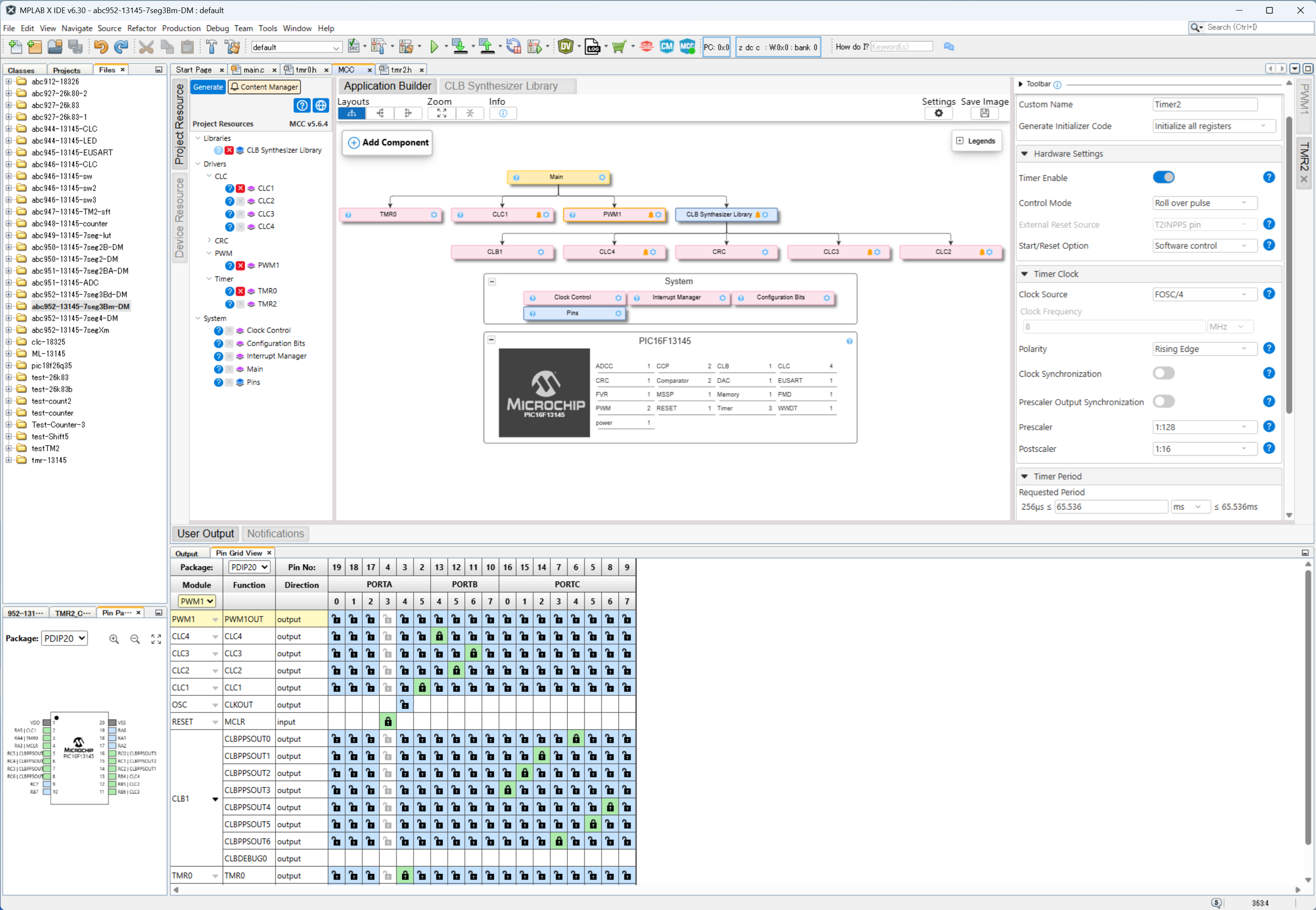

MCC

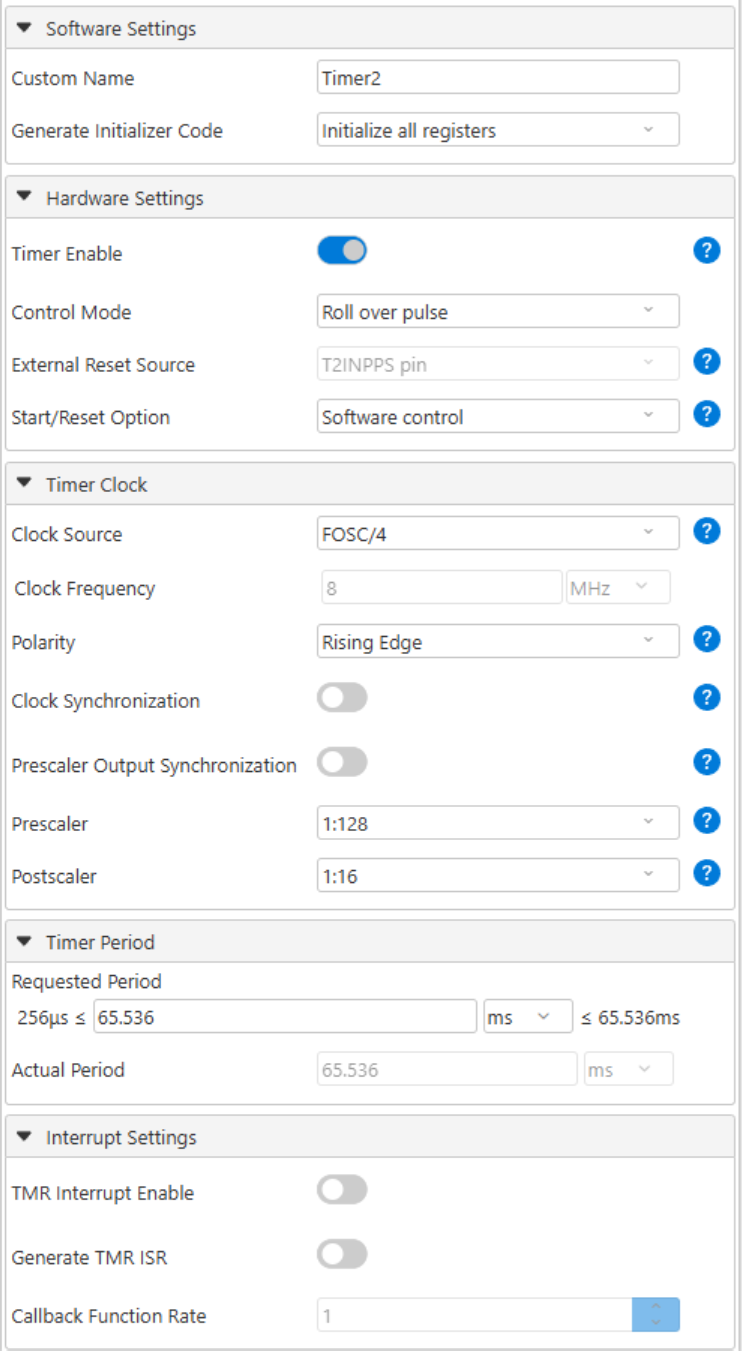

TMR2

＜桁ドライブ信号＞
　当初、3桁ドライブ信号をTMR0とCLC1-4で作製したところ、2桁用の信号しか作れなかった。
　その理由は、MCCでCLCの入力としてTMR0を使ったが、PIC16F13145のDataSheetで確認すると、このTMR0はTMR0_OverflowでDuty比が50%の信号ではなかった(abc950を参照)。
　そこで、CLCもCLBもフルに使っているので、PWM1でDuty比が50％の信号を作ることにした。
　PWM1で使用するタイマーはTMR2を選択し、TMR2のクロックソースはFOSC/4でpre/post_scalerは共に最大とし、Periodは65.636ms。
　（実際にオシロで確認するとPeriod=約4mSで、MCC画面でTMR2表示値の1/16）。

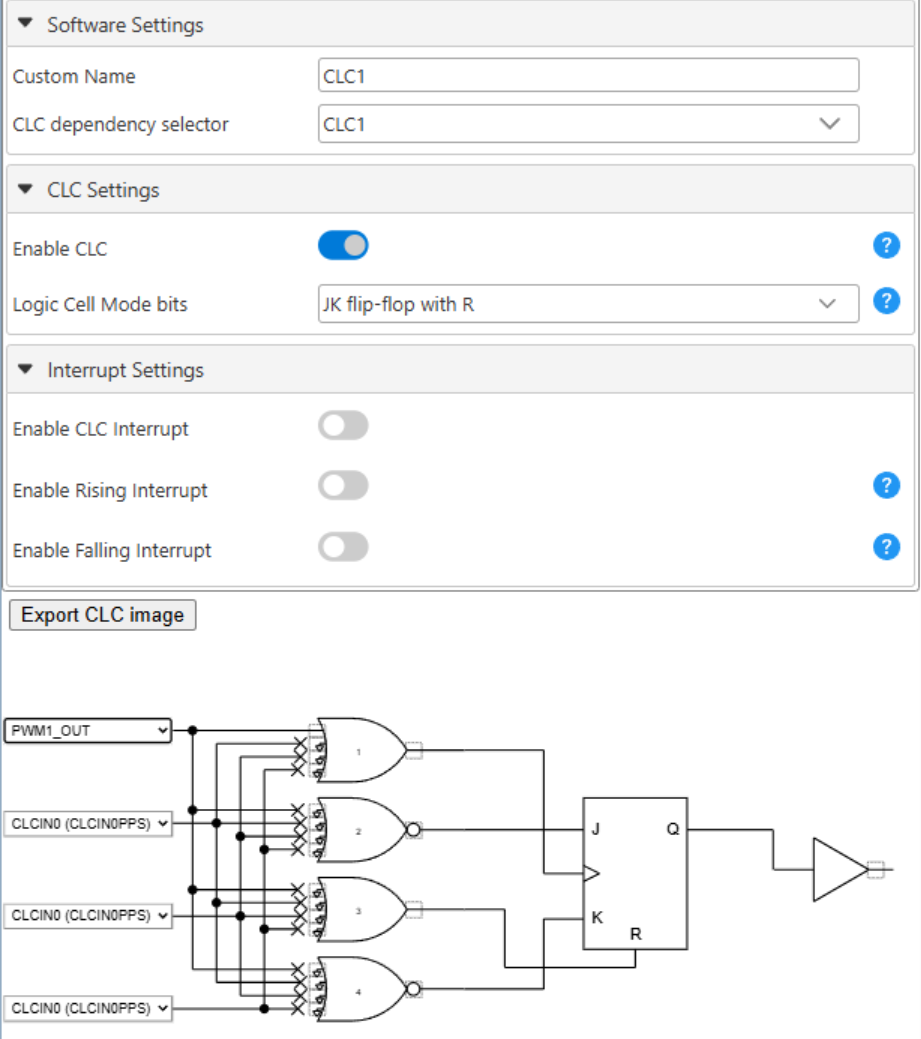

CLC1

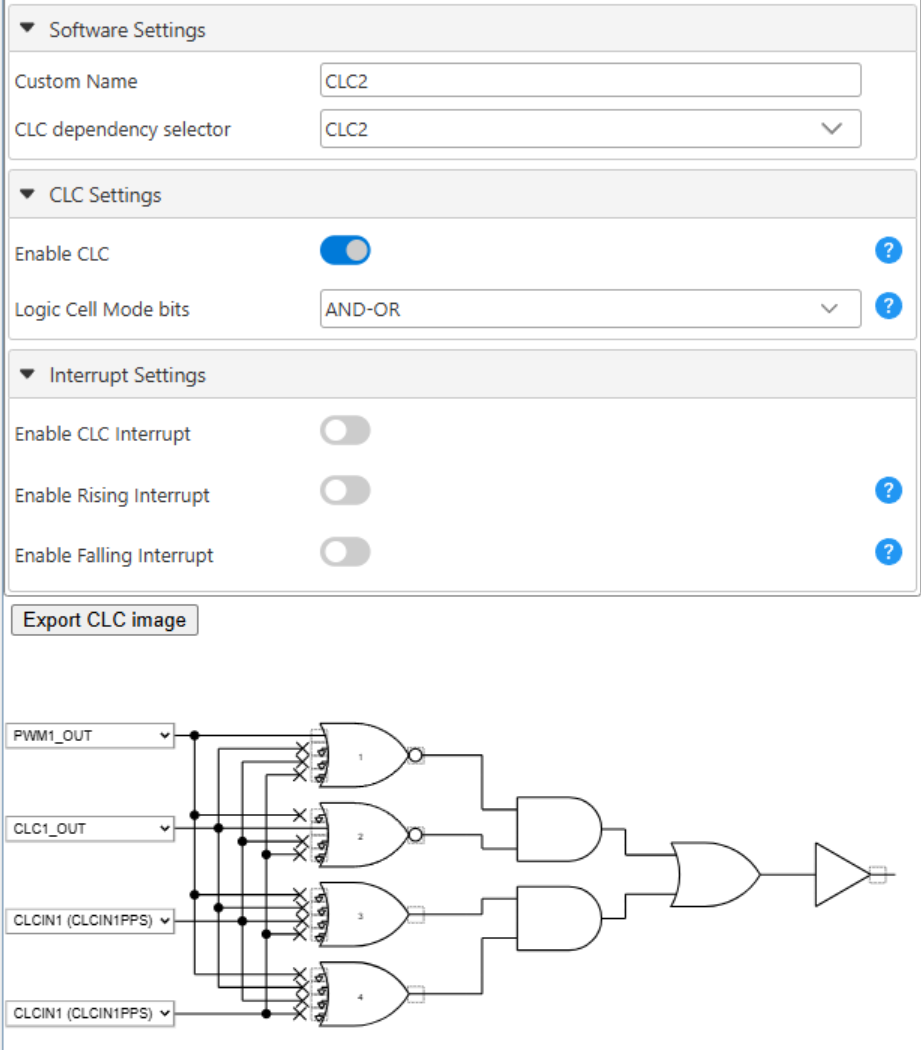

CLC2

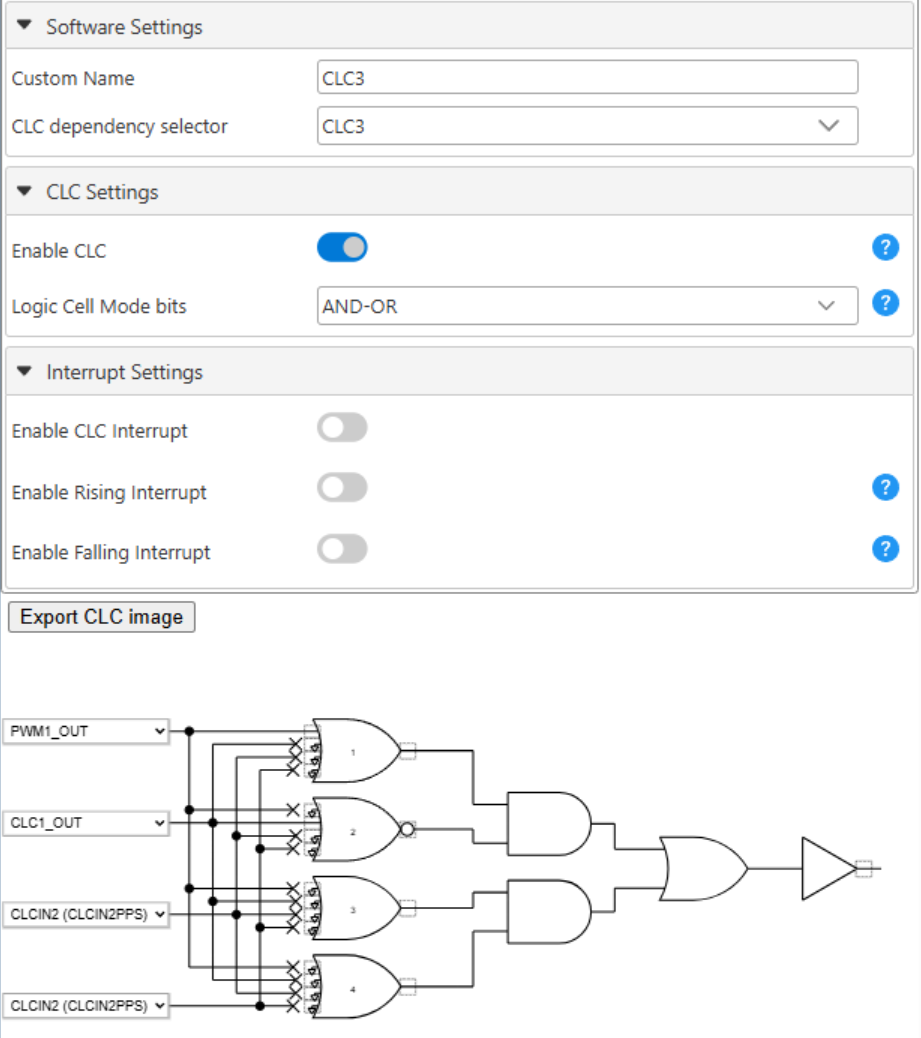

CLC3
CLC4

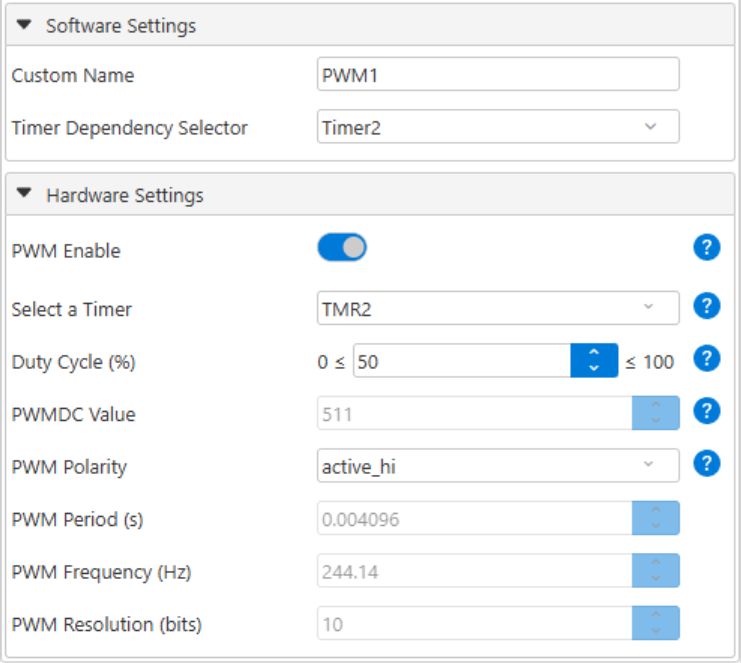

PWM1
　

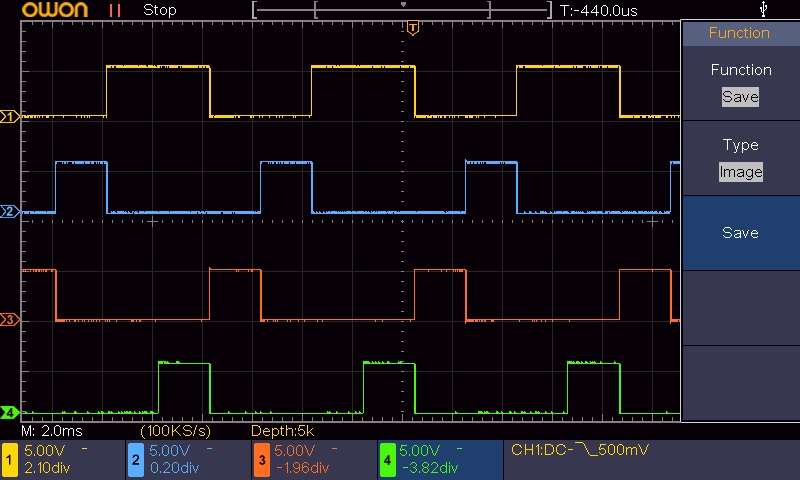

桁ドライブ信号
（上からCLC1、CLC2、CLC3、CLC4)

＜CLB設計＞
　3桁のセグメント表示用BCDデータ(3x4)の振り分けに、標準付属のマルチプレクサを使用しても良いが、モジュールの作成練習を兼ねて「3入力セレクタ」(select3in.clb)を自作し、Moduleとして登録し、利用した。
　そして、abc949で使用した 7_segment_display_lut.clb も使って回路を設計し、synthesizeすると、「BLE容量不足エラー」となった（gate使用でも不足）。
　そこで、7_segment_display_lut.clb の使用をあきらめ、'0'～'9'のみを表示することにし、「 Verilog Code for bcd7Seg Module」(Microchip)をダウンロードし、利用した。

＜CLB モジュール＞

●モジュール化
1．DocumentタブでNewschematicを選び、名前を付ける。
2．回路設計する（入出力ポートにはOff-SheetPortを選択し、名前も付ける）。
3．設計後、メインタブを選択すると、Moduleに追加され、使用可能となる。
　
●モジュールをライブラリーとして保存
・サブシートでモジュールを作成後、メインシートを削除。
・Documets／Savedesign as moduleでモジュールとして保存（zipファイルになる)
・説明文などをライブラリーに追加。
※詳細はCLBsynthesizer_User_Guideの「9.5 Creating a Library With Modules」を参照

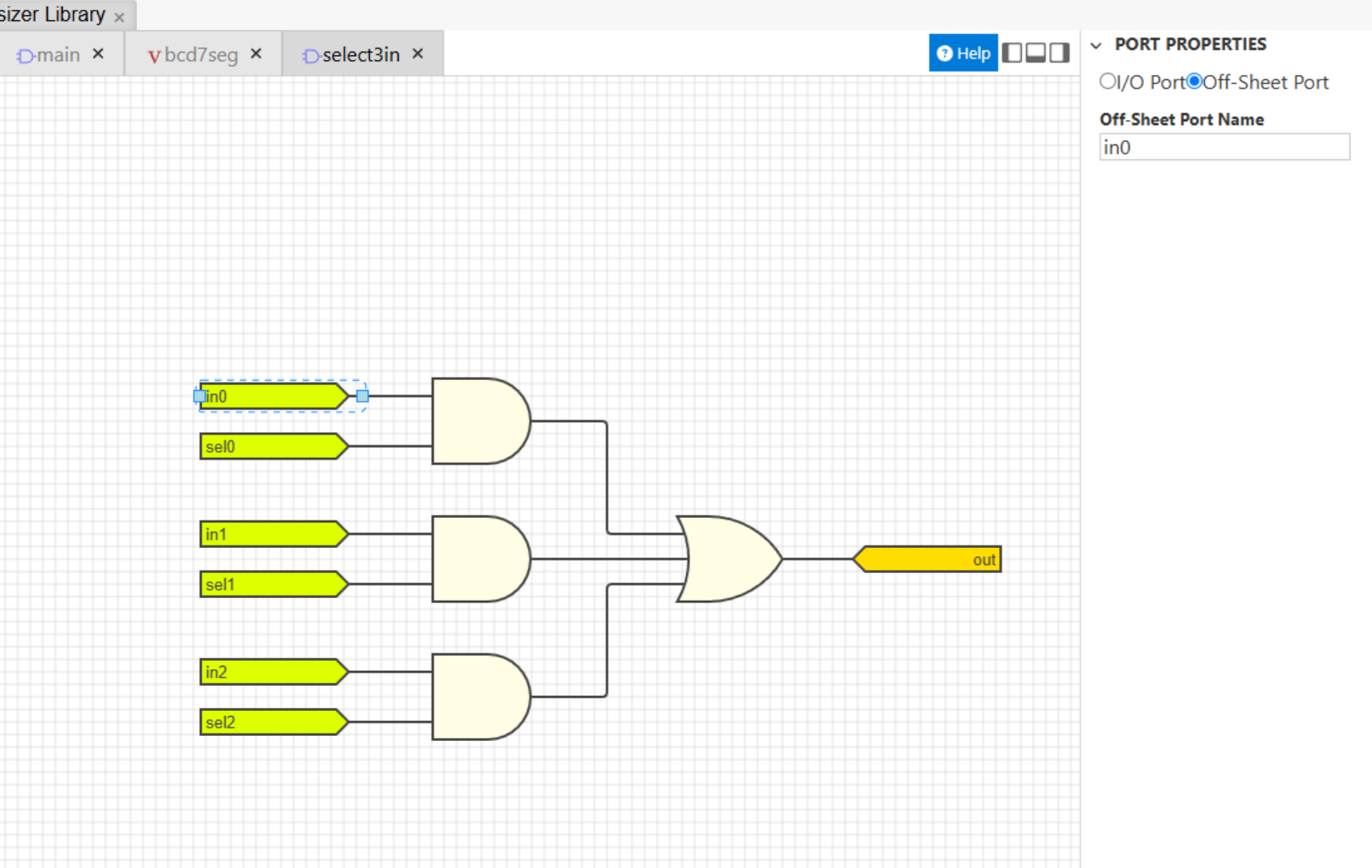

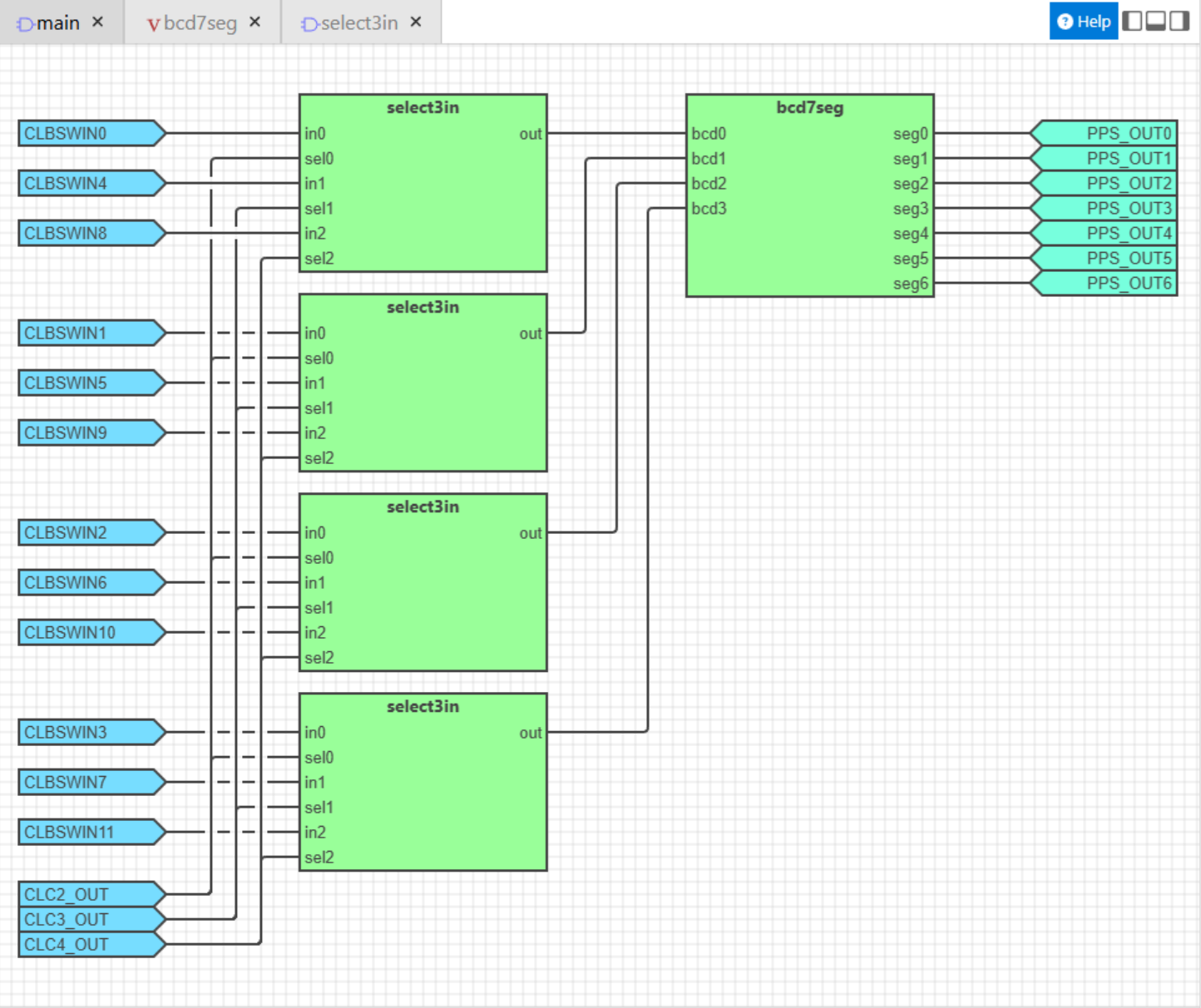

select3in.clb

main.clb（▼main.zip）

【動作テスト】
　プログラムが起動すると、3桁の数値を7segLEDに表示し、数値は0.1秒ごとにカウントアップしていることが確認できた。
　なお、TMR2使用時はabc947で紹介したように、コンパイル時に「非推奨の・・」エラーがでるので、tmr2.hで警告・エラーのでる記述を全てコメントにすること！


3桁7seg表示例

▼abc952-13145.c(zip)

/**************************************
 *      7segDisplay  (3digit)
 **************************************/
#include <stdio.h>
#include <stdlib.h>
#include "mcc_generated_files/system/system.h"

//=====  4桁BCD変換関数 ==============
uint16_t bin2bcd(int d) {           // 最大9999まで(下位４桁）
    div_t    qr;
    int   i, bcd = 0;
    for ( i = 0; i < 4; ++i) {
      qr = div(d, 10);              // 商・余りを得る
      bcd += (qr.rem << (i * 4));   // i桁分左シフト後、加算
      d = qr.quot;
    }
    return (uint16_t)bcd;
}

//=======(main aplication)=============
int main(void) {
    uint16_t cnt = 0;
    uint16_t bcd;

    SYSTEM_Initialize();

    while(1) {
      cnt = 0;
      do{
        bcd = (uint16_t)bin2bcd((int)cnt++);
        CLB1_SWIN_Write16(bcd);     // BCD表示
        __delay_ms(100);            // カウント間隔
      }while(cnt < 1000);
    }
}

【Synthesizeエラー！！】

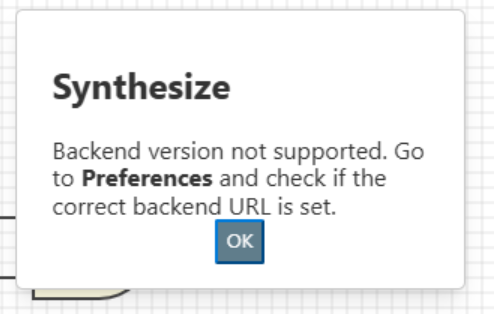

　9月の中頃から、Synthesizeを実行すると、以下のメッセージが出て、Synthesizeできなくなった（Webでも実行できない）。

　そこで、マイクロチップジャパンの「技術問い合わせ」にメールすると,
　「Synthesizerサービス自体が現在正常に稼働していない」と回答があった。
　正常に戻るまで、使えないようだ。

※ 本レポートの参考・利用は、あくまでも自己責任でお願いします。
