Ｃ　プリント基板設計ツール

ｂｙ　ｆｊｋ

　電子回路やプリント基板を設計・製作する時に利用するのが「基板設計ツール」である。無料で使えるツールは、基板製造業者などが提供するものなど多数あり、基板製造を依頼する予定ならメーカー推奨CADの選択がベター。また、個人で基板を自作するためであれば、以下のCADがよく使われている（ガーバー出力があるので基板製造の依頼にも使える）。

�@　PCBE 　　　　　 【ベクター】

・お絵かき感覚で使えるが、複雑な回路になると使いずらい。

・一頃はよく使われたツールだが、サポートもなくなり、最近は余り使われていない。

・1000x1000mm、64層まで、ガーバーデータを出力できる。

�A　Eagle　　　　　　　　【Autodesk】

・Eagleの機能は本格的で申し分がなく、以前は個人利用では無料で使えたが、Autodeskに吸収されてからFusion360の一部となり、無商用で30日間の利用のみ。

・古い無料のEagle5.6.0（雑誌付録）でも自動配線ができるが、100x80mm、2層基板まで

・障害物を回避する自動配線や、配線を押し出して配線できる。

・回路図を作成する時点で、使用する部品のフットプリントを設定しないといけなく、最初は面倒くさいが、ライブラリが貯まると、一緒に管理されるので便利かも・・。

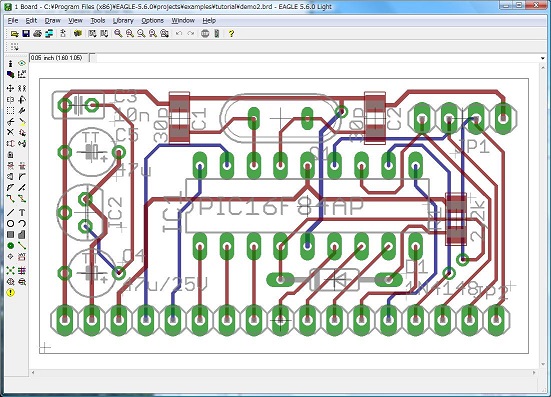

Eagleの回路設計例	Eagleの配線パターン例

�B　BSch3v（BasciSchematic）とMBE(Minimal Board Editor)【水魚堂】

・最低限の機能があり、回路設計とパターン設計を単独でも使えるので、初心者には判りやすい

・個人ユーザも多く、公開されている無料ライブラリが多い。

・最大1000x1000mm（標準は300x300mm）、4層まで、分解能は0.1ミクロン

・BSch3VではLCoVで、MBEではMBE内で部品ライブラリーを作成できる

・NL3Wで必要な定義を行う事によりネットリスト生成ができる。

・MBEではBSch3V が生成するネットリストと照合できる。

・BSch3vでは部品リストの作成（PL3W）や部品番号の振り付け（NUT3W）などができる。

・MBEで日本語テキストの配置(jtext4mbe)やSMD用パッドデータ作成(SmdICpad)などができる。

・MBEでは自動配線ができない。

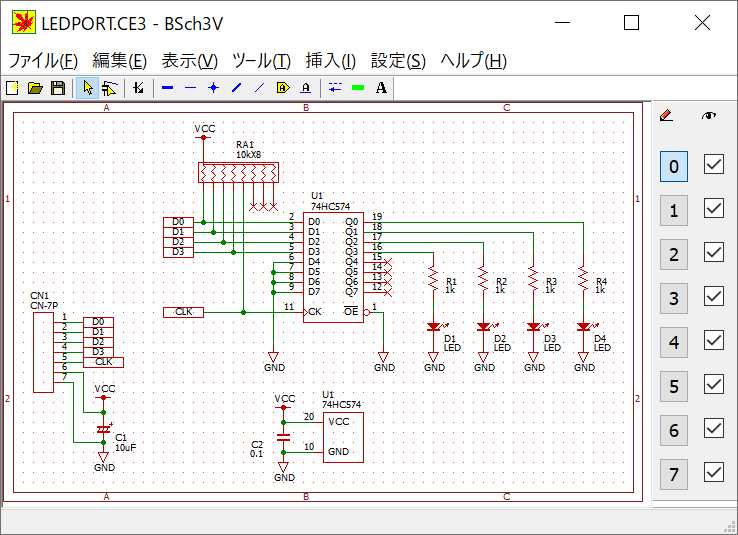

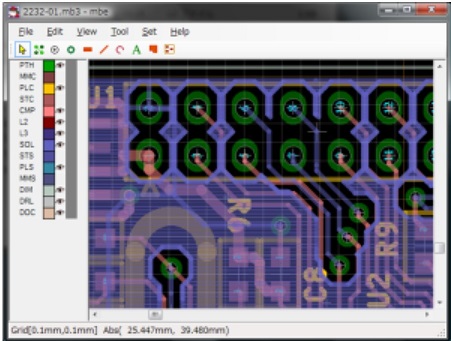

BSch3Vの回路設計例	MBEの配線パターン例

�C　KiCAD　　　　　　　　　　　　　　　　　　　　【KiCAD EDA】

・KiCADはオープンソースソフト（OSS)で世界中の人が作成にたずさわっている。

・日本ユーザ・コミュニティKiCad.jp（http://kicad.jp）がある

・無料では最強のツールで最近の主流ソフト。逆に機能がありすぎて使い方が分かりにくい。

・永久に使用制限がなく、許諾の必要なく、商業利用も可能。

・デザインを3Dで再現できる（部品干渉チェックに便利）

・最大32層の導体層、レジスト層などの14のテクニカル層、図形などの4層の補助層

・基板サイズの制限無し。分解能は0.0001インチ

・回路図作成時にフットプリントの設計が無くてもよい

・ライブラリーはGitHub、Digikey、RSコンポなどから入手できる。

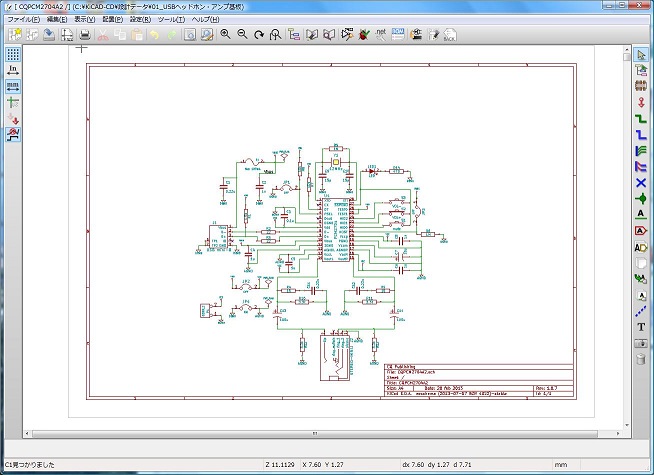

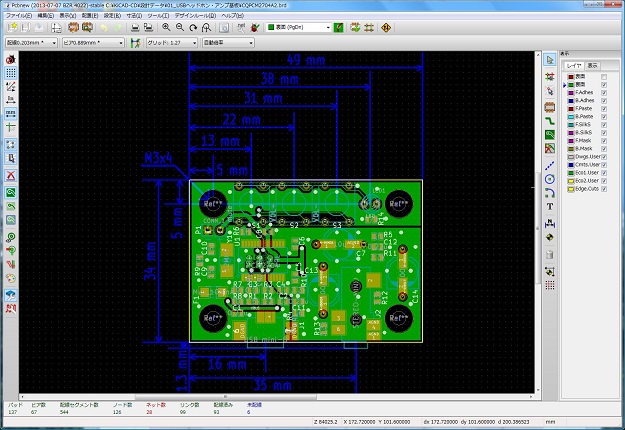

KiCAD（Eeschema）の設計例	KiCAD（Pcbnew)の設計例

　PCBEはサポートが終了し、Eagleは無償では使えなくなったので、これからは使われなくなると思われる。BSch3vとMBEは自動配線ができないなど物足りないところもあるが、使い方が簡単で、取りかかりやすい。KiCADはプロ用としても充分に使える性能を持つが、機能がありすぎて難しいところもあり、わかりやすいマニュアルが出てくることを期待したい。KiCADはフリーCADソフトとして今後の主流となるものと思われるので、やはり注目しておかなければならないだろう。

Ｗ　Wordのチップス

ｂｙ　ｆｊｋ

１．他のWord文書を挿入したい

�@ 読み込みたい場所にカーソルを移動

�A「挿入／テキスト」の「オブジェクト」の下矢印をクリック

�B「テキストをファイルから挿入」を選択

�C ファイルの選択画面が表示されるので、挿入したいファイルを選び、「挿入」をクリックすると、ファイルが挿入される。

２．表中の行の間隔を調整したい

�@ 間隔を変更したい場所を選択

�A 「ホーム／段落」の右下の矢印をクリック。

�B 段落設定で、「行間」を「固定値」、「間隔」に設定したい値をセットし、「OK」をクリックすると、間隔が変更される。

３．画面に表示された(web等)画像をWordに取り込む

・ Wordで挿入したい位置にカーソルを移動。「挿入／スクリーンショット／画像の領域」で取り込みたいエリアを指定すると、Wordに画像として取り込まれる。

・ Edge画面上で取り込みたいエリアを選択・コピーし、Wordにペーストで貼り付けると、画面とほぼ同じ状態で取り込め、Wordで編集も可能。

４．拡張書式で文字列をアレンジする

・ 組文字、文字の形状や、文字間隔などの調整などを行いたい時は、「ホーム／拡張書式」が便利。

・「縦中横」（文字方向の変更）、「組文字」（複数の文字をまとめて1文字に）、「割注」（1行2段の注釈）、「文字拡大／縮小」（文字の縦横比）、「文字の均等割」が行える。

５．SmartArtでビジュアルな文書を作る

・「挿入／SmartArt」を使うと、グラフィカルなテンプレートが選択でき、見栄えの良い文書が簡単に作成できる。グラフィックのカスタマイズも可能。

・ SmartArtのテキストウィンドウでEnterキーを押すとリストが追加され、階層の指定はリストを選び、「デザイン／レベル下(上）げ」で実現できる。

・ Wordでは行えないが。PowerPointではグラフィックのアニメーションも可能である。

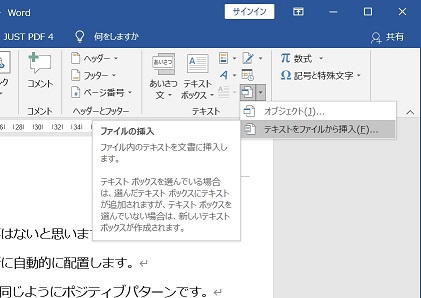

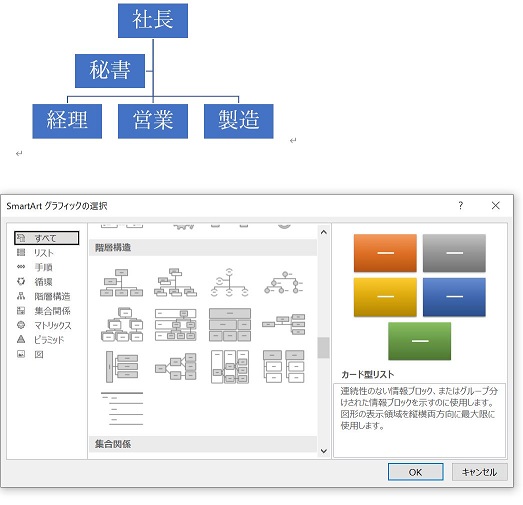

他word文書読込 SmartArtの使用例

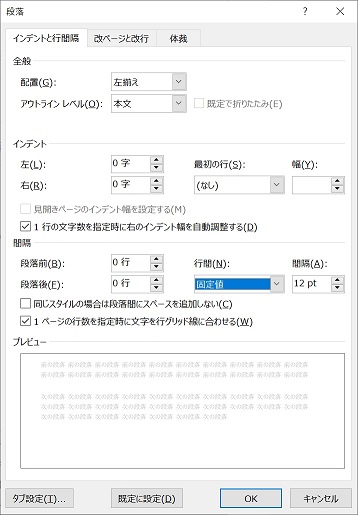

拡張書式の例 行間隔の調整例

---
