今までPICマイコンの開発にはPICkit2/3/4を使い、ターゲットボードにICSPで接続し、PICに書きこんでいたが、基板の小型化を考え、SOPサイズのPICも使いたいと思い、SOPサイズのPICマイコンの書込もできるようにPIC書込アダプタを作ってみた。
回路はBSch3Vで設計し、28ピンのゼロプレッシャーICソケット(ZIF-28)でPICに書込める構造とし、さらにSOP用には28ピンSOPアダプタ等をZIFに取り付けて使うことにした。
PICの書込端子は8,14,20ピンと18ピンで異なるので、その切替にスライドスイッチを取り付けた。さらにPIC16F145xにも対応するためのスライドスイッチも取り付けた(書込にUSBの信号線ピンを使う場合(ピン配置A)はLVP(低電圧プログラミング)モードで書き込むこと)。ZIFは(S)SOPアダプタが利用できるように28ピンとしたが、通常使用は20ピンのPICまで(手動ジャンパーで対応可)。
4つの短絡ソケットを全て外し、スライドスイッチを所定の位置(free)にすると、ZIFの全ての端子が無接続となり、手動ジャンパーで端子間を接続することで、8〜28ピンまでのほぼ全てのPICxxFxxxxの書き込みに対応できる。電源はPICkit3/4から供給し、VddはLEDの点灯(省略可)で確認できる。
書込が正常に行われたか確認するため、手持ちのPIC12F1822(sop)によるLED点滅回路も作成した。
なお、本回路の使用・改変等は自由ですが、あくまでも自己責任でお願いします。[ 図面(PDFファイル) ]

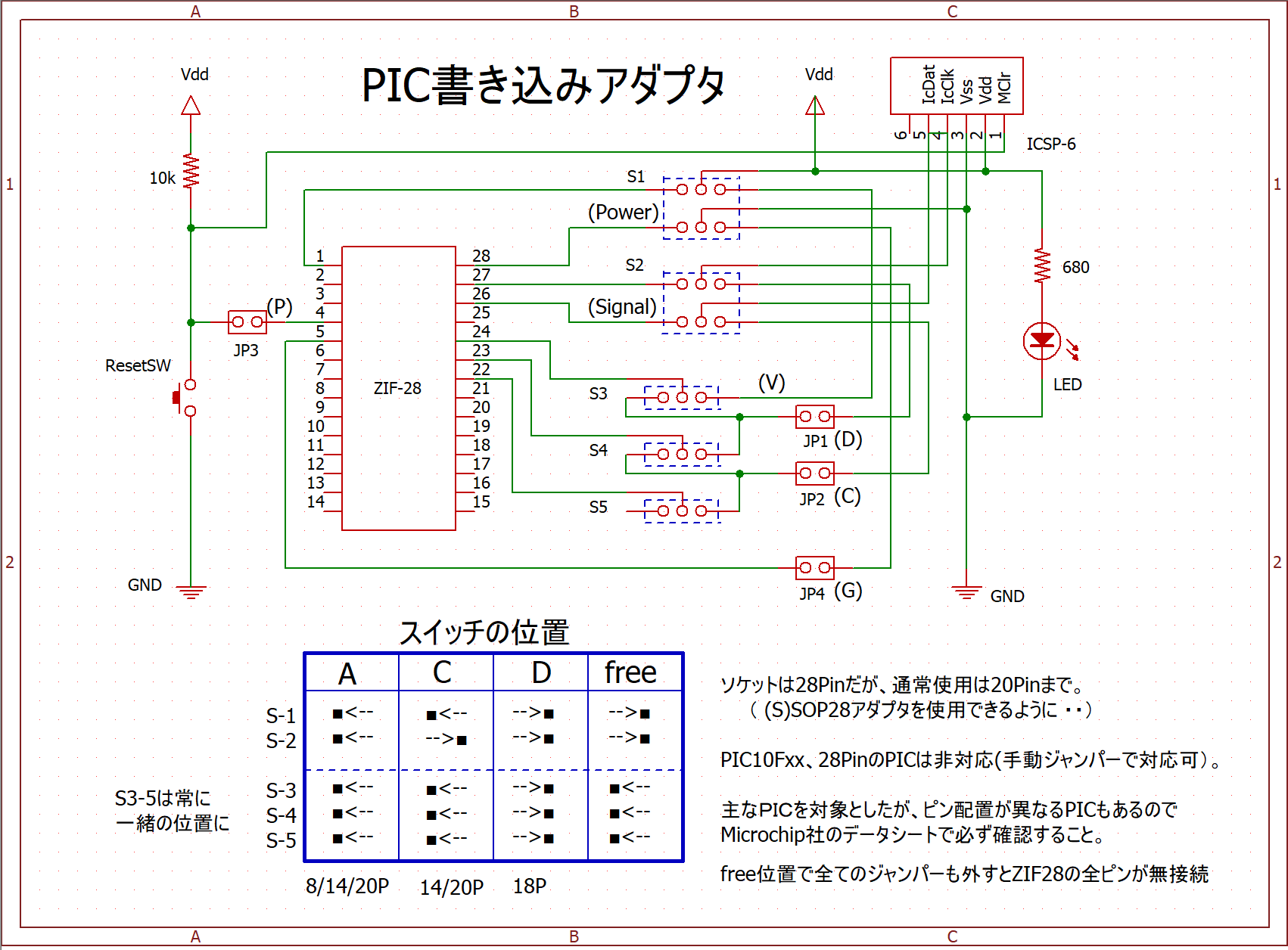

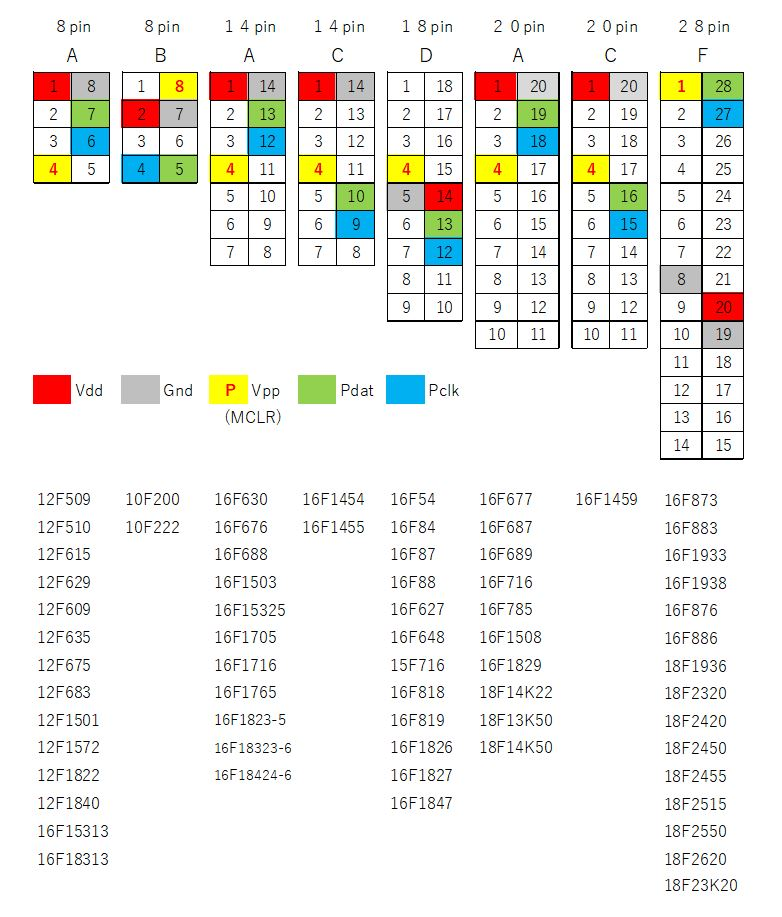

PIC書込アダプター回路図 | 主なPICの書込端子 |
|
||||||||||||||||||||||

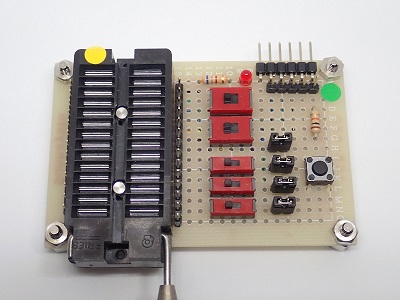

試作したPIC書込アダプタ(部品面) | 準備した主なパーツ(秋月電子などから入手) | |||||||||||||||||||||

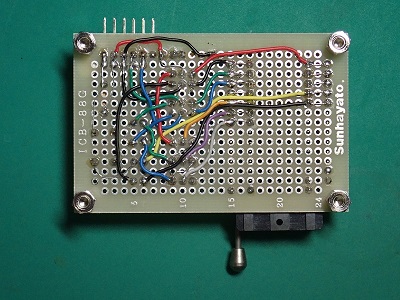

試作したPIC書込アダプタ(裏面) (必要な回路のみ配線) |

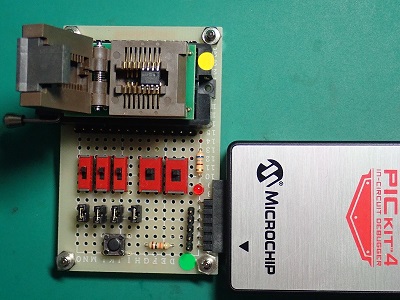

PIC12F1822(sop)に書込(電源はPICkitから) (PICkit4、SOP-16アダプタ使用) |
|||||||||||||||||||||

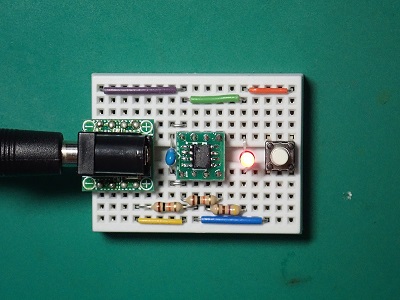

PICの動作チェック (変換基板はテストの為) |

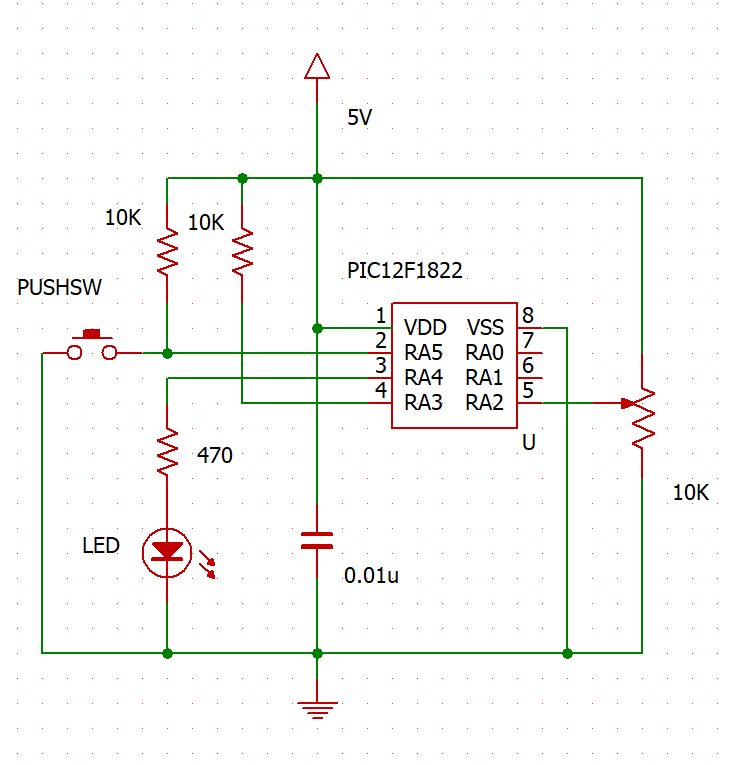

テスト用LED点滅回路 (VRは今回不使用) |
|||||||||||||||||||||
void main(void) { SYSTEM_Initialize(); while (1) { if(IO_RA5_PORT == HIGH){ IO_RA4_Toggle(); }else{ IO_RA4_SetHigh(); } __delay_ms(500); } } |
||||||||||||||||||||||

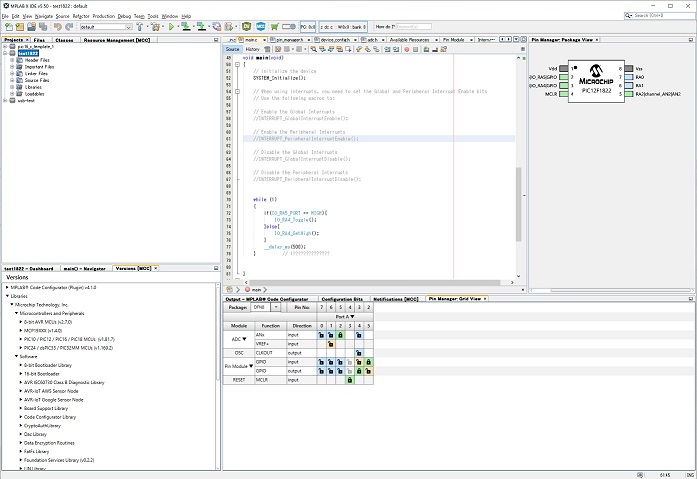

main.c (詳細はabc762-2等を参照) | MPLAB開発画面(MCC利用、ほとんどデフォルト設定) |

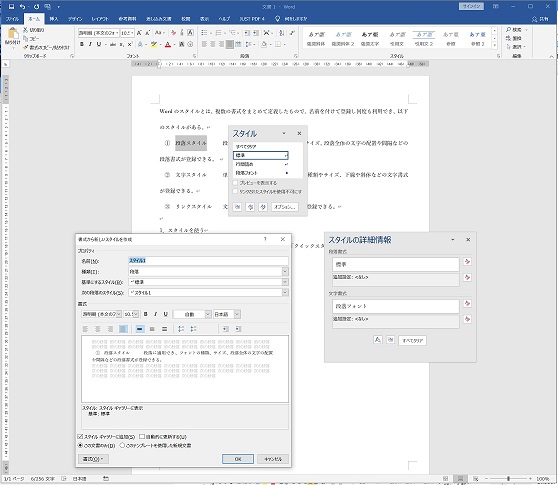

Wordのスタイルとは、複数の書式をまとめて定義したもので、名前を付けて登録し何度も利用でき、以下のスタイルがある。
