M5StickC(14)〜「マップ」を利用 WEBカメラ

M はじめての M5StickC_Plus (14) 〜「マップ」(dict型)を利用

by fjk

 M5StickC_PlusをIOデータリモコンにすることが出来たが、画面が小さいので全ての機能を盛り込むことが出来なかった。
 そこで、地域で未使用のチャンネルに独自に機能を割り当てやすくするため、「表示データ」と「赤外線コード」をセットにした辞書型データ(dict型、M5stickCでは「マップ」)を使うことにした。
 ところが、pythonで辞書型データを使う場合、通常は要素の順番が保持されないので注意が必要。特に今回は画面に辞書データを順序通りに表示させたいので要素の順番が大事。
 こんな時のために、pythonでは「順序付き辞書」(OrderedDict)が準備されている。v3.7以降は順番の保持が標準で実装されている場合もあるが、確実に順序付き辞書データにしたい時はOrderedDictを使用すること。

  1. OrderedDictの使い方
    from collections import OrderedDict  # OrderedDict型の使用準備、インポート
    od = OrderedDict()         # OrderedDictオブジェクト作成
  2. OrderedDict型データの初期化
    通常の辞書(dict型オブジェクト)もコンストラクタに渡せるが、dict型が順序を保持していない場合、それから生成したOrderedDict型も順序を保持しない。すなわち、dctが通常のdict型の場合、以下の記述では辞書型の順序が保持されない。
    od = dct              # odがOrderedDict型でも順序が保持されない

    ●OrderedDictデータの生成には以下のどちらかを使用する
     @ コンストラクタとして辞書型のリストデータを直接記述する
    od = OrderedDict({辞書型データのリスト}
      ※一応、コンストラクタで生成できたが、順序が失われる場合もあるようなので、Aが確実
    【参考】pythonページ

     A 空のオブジェクト作成後、順に「キー」と「データ」を入力(入力順に並ぶ)
    mnu = OrderedDict()         # 空のOrderedDictオブジェクトを作成
    mnu['key1'] = data1         # 順に「キー」と「データ」を入力
    mnu['key2'] = data2
    ・・・
  3. dict型データからkeyリスト作成とデータの取得
    dict型データは要素番号で指定出来ないので、list()関数でキーリストを作成する
    d_key = mnu.keys()         # dictオブジェクトからキーを取り出す
    k_lst = list(d_key)          # list関数でキーリストとして作成
    そうすると、n番目のキーデータがk_lst[n]で得られ、そのkeyにマッチするデータが得られる
    key = k_lst[n]            # k_lstのn番目のkeyデータ
    ir_code = mnu[key]         # キーがkey(n番目)のコードデータ取得
  4. リモコン15ボタンの設定の容易化
    ・ボタンデータは、{表示文字(キーワード):赤外線コード}の辞書(dict)型データとした
    ・表示文字は1〜3文字とし、文字数に応じてフォントサイズと表示位置を調整。
    ・機能、スケッチはabc882とほぼ同じ(カーソル移動方向は少し見やすくなるよう変更)。
    ・コードではなくBlocklyでも記述可能のところもあるが、冗長になるのでコードで記述した。
    ・マップデータの変更のみでボタンの変更ができるので、未使用チャンネルボタンに他の機能を簡単に割り当てることが出来る。

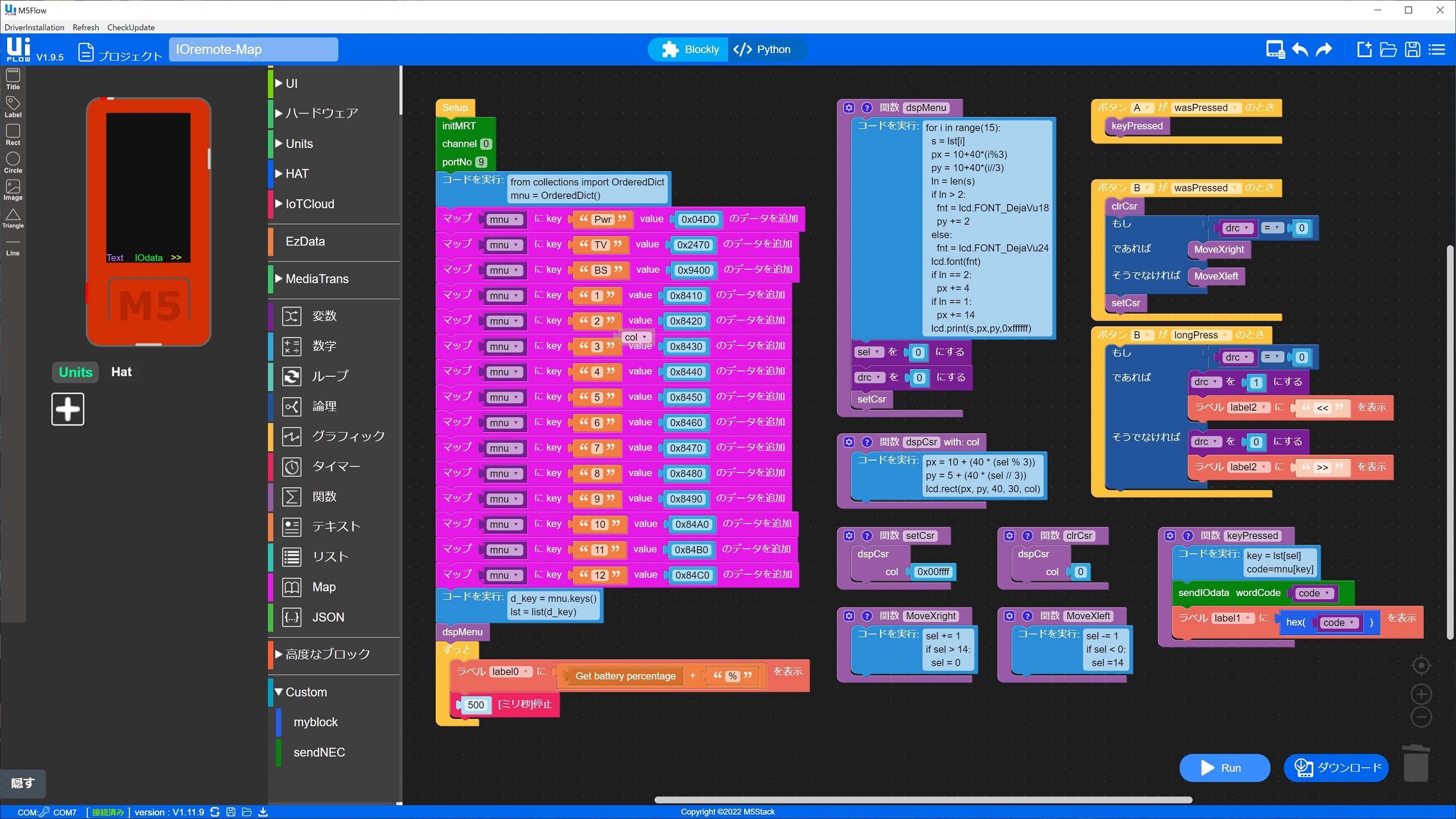

マップ(dict型)データを使ったIOデータリモコンのUIFlow画面(IOremote-blk-Map.m5f(zip)
※ファイルロード前にsendNEC-blk.m5b(zip)およびmyblock.m5b(zip)を読み込んでおくこと

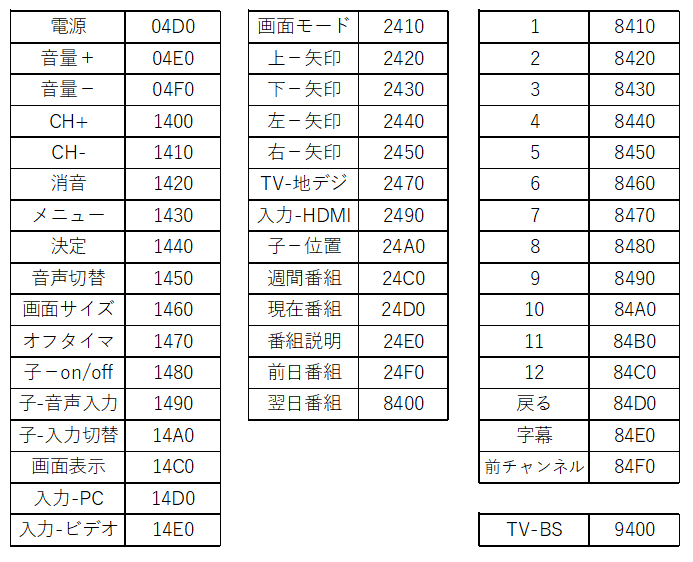

IOデータリモコンの赤外線コード表(参考)

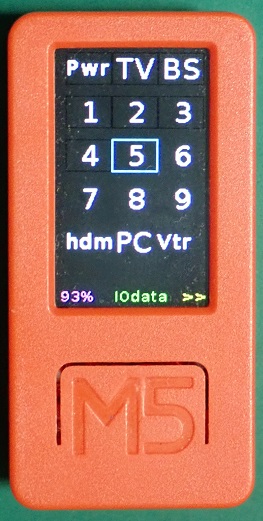

IOデータリモコン
(チャンネルの一部を変更)


W WEBカメラ

by fjk

 録画したBDディスクのレーベルを作るため、デジカメを使ってテレビの再生画面を撮影(abc840)し、そのデータをUSBケーブルでパソコンに取り込んでいたが、撮影のたびにケーブルを何度も接続することが面倒になってきた。そこでWEBカメラをパソコンに繋いでBD画像をパソコンに直接取り込むことにした。
 カメラの選定条件は三脚対応カメラで、店頭で見つけたUCAM-C820ABBK(4,500円、ELECOM)を入手。そして、カメラをUSBで接続後、windowsのカメラアプリでBD再生画像をパソコンに取り込むことは出来たが、レンズ画角が対角76度とワイド画面のためか、画面の四隅が変形している。Web配信するだけなら画像の歪は気にならないだろうが、レーベルプリントに使うとすればこの歪は気になる。
 そこで、さらにネットで探してみると、レンズ画角が水平50度と狭いCMS-V59BK(4,200円、SANWA)を見つけ、パソコンに繋いで画像を撮影してみると、四隅まで歪無く画像を撮り込むことが出来た。CMS-V59BKは画素数が多いので、2592x1944画素まで対応できるが、1920x1080画素でも見た目に大きな差が無くファイルサイズを小さく出来る(レーベル用途であればこれで充分)。


CMS-V89BK撮影例(歪無し)

UCAM-C820ABBK撮影例(4隅に歪有り)

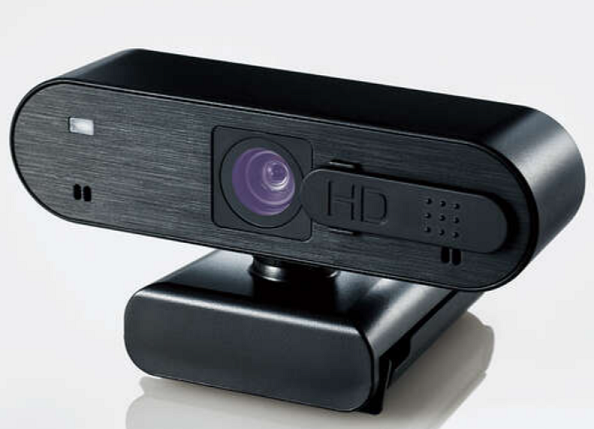

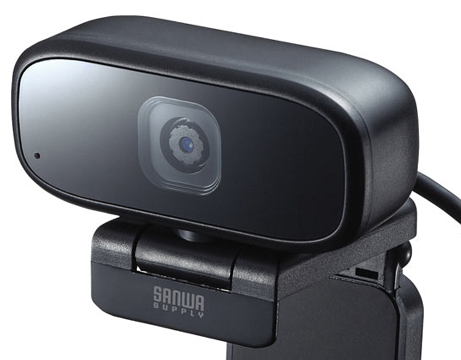

  CMS-V59BK UCAM-C820ABBK
センサー 500万画素(1/2.7型) 200万画素(1/3型)
ビデオ解像度 2592x1944 1920x1080
フォーカス 固定 オート
画 角 : 水平50度 対角76度
レンズ : F2.0 F2.5
絞り・明るさ等: 自動 自動
最短接写距離: 30cm 5cm
インターフェース: USB2.0-Atype USB2.0-Atype
ケーブル長: 2 m 1.5 m
マイク: あり あり
カメラ角度調整: 上下左右 上下
三脚取付穴: 1/4インチネジ 1/4インチネジ
サイズ・重量: w71-d55-h50,120g w100-d65-h51,150g
対応OS : win8.1〜、OS10.5 win8.1〜、OS10.15

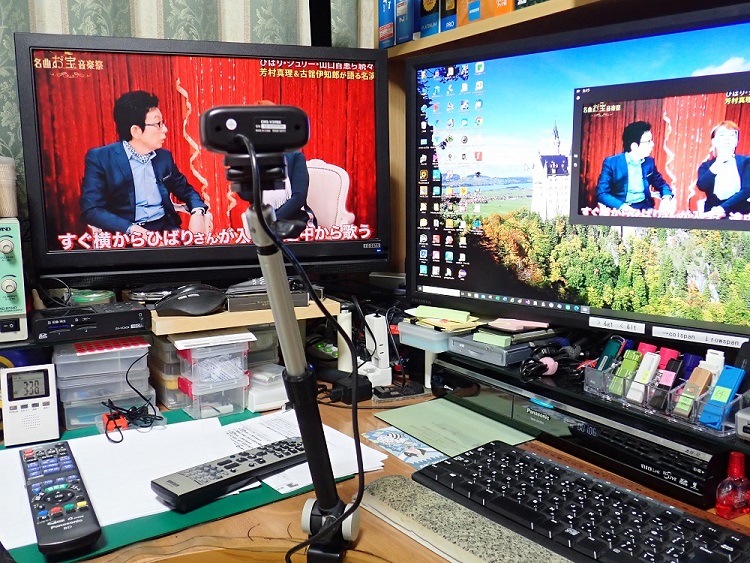

CMS-V59BKによる画面撮影風景

撮影画像でレーベルを作成した例


※ 本レポートの参考・利用は、あくまでも自己責任でお願いします。
