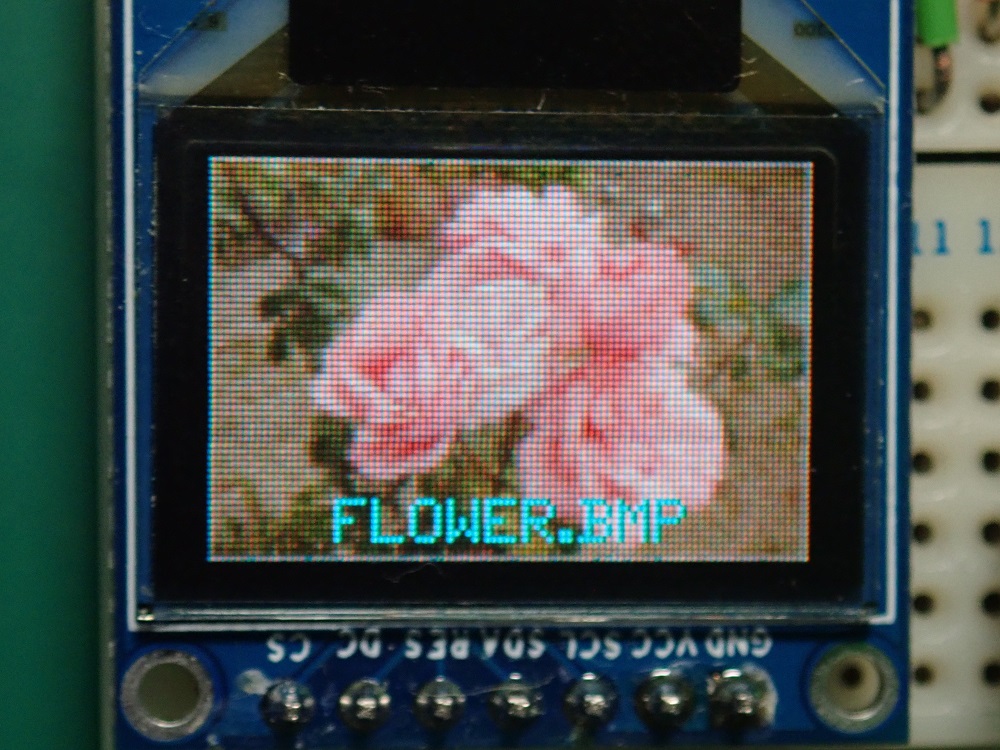

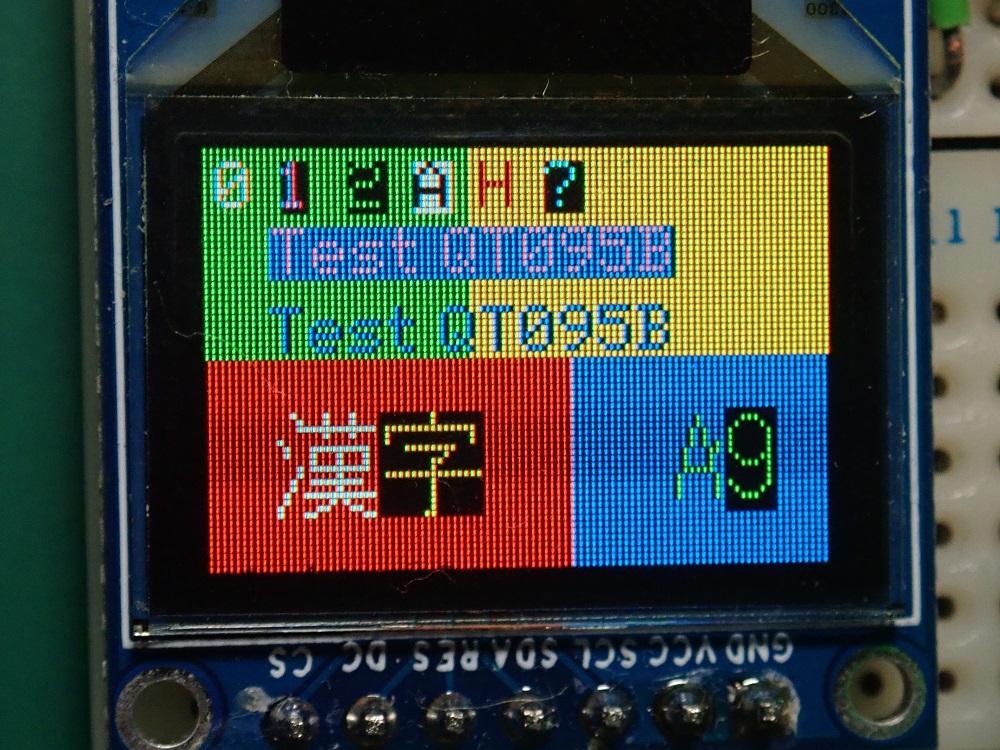

【グラフィックOLEDライブラリ】 QT095B.c/h(zip)

/***********************************(QT095B.h)********** * SPI有機ELカラーグラフィックヘッダーファイル ********************************************************/ #include "mcc_generated_files/mcc.h" #include "myProject.h" #include "Font_5x7.h" #define COLOR256 0x20 #define COLOR64K2 0x62 // 0x42 #define COLOR64K3 0x82 //--- SSD1331 初期化 void SSD1331_Init(void); //--- SPI コマンド出力 void gOLED_Cmd(uint8_t b); //--- SPI データ出力 void gOLED_Data(uint8_t b); //---- RGBを1バイト256色に ( R = 0-7, G = 0-7, B = 0-3 ) uint8_t gRGB256(uint8_t r,uint8_t g, uint8_t b); //---- RGBを2バイト64k色に ( R = 0-31, G = 0-63, B = 0-31 ) uint16_t gRGB64k(uint8_t r,uint8_t g, uint8_t b); //--- 色モード指定(アドレス増方向指定付き） /* dir: 0/水平方向、1/垂直方向 */ void gSetMode(uint8_t md, uint8_t dir); //--- 表示エリアの設定 /* (x0,y0)-(x1,y1)：エリア指定 */ void gSetArea(uint8_t x0, uint8_t y0, uint8_t x1, uint8_t y1); //--- 表示エリアのリセット void gRstArea(void); /******* アクセラレーションコマンド ********** * (x0,y0)-(x1,y1)：エリア指定 *------------------------------------------------ */ //--- 画面クリア void gOLED_Clr(uint8_t x0,uint8_t y0,uint8_t x1,uint8_t y1); //--- 線描画（256色） void gOLED_Line(uint8_t x0,uint8_t y0, uint8_t x1,uint8_t y1, uint8_t r, uint8_t g ,uint8_t b); //--- 四角形描画（256色） void gOLED_Rect(uint8_t x0,uint8_t y0, uint8_t x1,uint8_t y1, uint8_t r, uint8_t g ,uint8_t b); //--- 画像コピー void gOLED_Copy(uint8_t x0,uint8_t y0, uint8_t x1,uint8_t y1, uint8_t dx, uint8_t dy); //--- 塗りつぶしのOn[1]/Off[0] void gOLED_Fill(uint8_t fl); /******* 文字・パターン描画 ******/ //--- 1ドット描画(256色） /* (x,y)位置にcol色でドット描画 */ void gOLED_Pset256(uint8_t x, uint8_t y,uint8_t col); //---- 5x7ドットASCII文字を１文字表示(256色） /* (x,y)位置からASCII文字(dat)をcol色で描画 * rtn: 次表示x位置 */ uint8_t gOLED_chrX(uint8_t x, uint8_t y, char dat, uint8_t col, uint8_t bcl); //---- 5x7ドットASCII文字列を表示(256色） /* (x,y)位置からASCII文字列(*str)をcol色で描画 ** trp：[0]背景透明、[1]背景黒 * rtn: 次表示x位置 */ uint8_t gOLED_strX(uint8_t x, uint8_t y, char *str, uint8_t col,uint8_t bcl); //---- 8x16ドット文字を１文字表示(256色） /* (x,y):表示開始位置、 *hp：フォントデータアドレス、 * col：表示色、 bcl：[0]透明；[1]背景黒；[x]背景256色 * rtn: 次表示x位置 */ uint8_t gOLED_HptnX(uint8_t x, uint8_t y, char *hp, uint8_t col, uint8_t bcl); //---- 全角文字（漢字、16x16)を１文字表示(256色） /* (x,y):表示開始位置、 *kp：フォントデータアドレス、 * col：表示色、 bcl：[0]透明；[1]背景黒；[x]背景256色 * rtn: 次表示x位置 */ uint8_t gOLED_KptnX(uint8_t x, uint8_t y, char *kp, uint8_t col, uint8_t bcl); //--- グラフィック表示テスト void QT095B_Test1(void); void QT095B_Test2(void); void QT095B_Test3(void); /****** end of file *******/

/***********************************(QT095B.c)********** * SPI有機ELカラーグラフィックライブラリ(SSD1331) ********************************************************/ #include "mcc_generated_files/mcc.h" #include "myProject.h" #include "QT095B.h" #define GDSP_SEL() gCS_SetLow() #define GDSP_UNSEL() gCS_SetHigh() #define GCMD_SEL() gDC_SetLow() #define GDAT_SEL() gDC_SetHigh() //--- SSD1331 初期化 void SSD1331_Init(void){ //-- OLEDのリセット RES_SetLow(); // Reset OLED (SSD1331)) __delay_ms(50); // 最終的にOLCDリセットは省略可 RES_SetHigh(); __delay_ms(500); //-- OLEDの初期化 GDSP_SEL(); // Select gCS GCMD_SEL(); // Select Command SPI_EXCHG(0xAE); // Set Display Off SPI_EXCHG(0xA0); // Remap & Color Depth setting SPI_EXCHG(0x20); // =20H [40],(0b00100000); // A[7:6] = 00; 256 color // A[5] = 1; Enable COM Sprit // A[4] = 0; Scan from 0-COMn // A[3] = 0; Disable Swaping // A[2] = 0; Norma Order (RGB) // A[1] = 0; RAM Colum Seg:95-0 // A[0] = 0; Horizontal Address Incriment SPI_EXCHG(0xA1); // Set Display Start Line SPI_EXCHG(0); // = 0 [00] SPI_EXCHG(0xA2); // Set Display Offset SPI_EXCHG(0); // = 0 [00] SPI_EXCHG(0xA4); // Set Display Mode (Normal) SPI_EXCHG(0xA8); // Set Multiplex Ratio SPI_EXCHG(63); // = 63 [63] SPI_EXCHG(0xAD); // Set Master Configration SPI_EXCHG(0x8E); // =8E [8F],a[0]=0 Select external Vcc supply SPI_EXCHG(0xB0); // Power Save Mode SPI_EXCHG(0x1A); // = 1AH [1A},Enable power save mode SPI_EXCHG(0xB1); // Phase 1 and 2 period adjustment SPI_EXCHG(0x74); // = 74H [74] SPI_EXCHG(0xB3); // Display Clock DIV SPI_EXCHG(0xF0); // = F0H [D0] SPI_EXCHG(0x8A); // Pre Charge A SPI_EXCHG(0x81); // = 81H [81] SPI_EXCHG(0x8B); // Pre Charge B SPI_EXCHG(0x82); // = 82H [82] SPI_EXCHG(0x8C); // Pre Charge C SPI_EXCHG(0x83); // = 83H [83] SPI_EXCHG(0xBB); // Set Pre-charge level SPI_EXCHG(0x3A); // = 3AH [3E] SPI_EXCHG(0xBE); // Set VcomH SPI_EXCHG(0x3E); // = 3EH [3E] SPI_EXCHG(0x87); // Set Master Current Control SPI_EXCHG(0x06); // = 06H [0F] SPI_EXCHG(0x15); // Set Column Address SPI_EXCHG(0); // = 00 [00] SPI_EXCHG(95); // = 95 [95] SPI_EXCHG(0x75); // Set Row Address SPI_EXCHG(0); // = 00 [00] SPI_EXCHG(63); // = 63 [63] SPI_EXCHG(0x81); // Set Contrast for Color A SPI_EXCHG(255); // = 255 [80] SPI_EXCHG(0x82); // Set Contrast for Color B SPI_EXCHG(255); // = 255 [80] SPI_EXCHG(0x83); // Set Contrast for Color C SPI_EXCHG(255); // = 255 [80] SPI_EXCHG(0xAF); // Set Display On __delay_ms(110); // 0xAFコマンド後最低100ms必要 GDSP_UNSEL(); // DeSelect gCS } //--- OLEDへのSPIコマンド出力 void gOLED_Cmd(uint8_t b){ GDSP_SEL(); // Select gCS GCMD_SEL(); // Select Command SPI_EXCHG(b); // SPI.write(b) GDSP_UNSEL(); // DeSelect gCS } //--- OLEDへのSPIデータ出力 void gOLED_Data(uint8_t b){ GDSP_SEL(); // Select gCS GDAT_SEL(); // Select Data SPI_EXCHG(b); // SPI.write(b) GDSP_UNSEL(); // DeSelect gCS } //---- RGBを1バイト256色に ( R = 0-7, G = 0-7, B = 0-3 ) uint8_t gRGB256(uint8_t r,uint8_t g, uint8_t b){ return (uint8_t)((r << 5) | ((g & 7) << 2) | (b & 3)); } //---- RGBを2バイト64k色に ( R = 0-31, G = 0-63, B = 0-31 ) uint16_t gRGB64k(uint8_t r,uint8_t g, uint8_t b){ return (uint16_t)((r << 11) | ((g & 63) << 5) | (b & 31)); } //--- 色モード指定(アドレス増方向指定付き） void gSetMode(uint8_t md, uint8_t dir){ dir &= 1; GDSP_SEL(); // Select gCs GCMD_SEL(); // Select Comand SPI_EXCHG(0xA0); SPI_EXCHG(md + dir); GDSP_UNSEL(); // DeSelect gCS } //----- アクティブエリアの設定 void gSetArea(uint8_t x0, uint8_t y0, uint8_t x1, uint8_t y1){ GDSP_SEL(); // Select gCs GCMD_SEL(); // Select Comand SPI_EXCHG(0x15); // Set X-range SPI_EXCHG(x0); // Start X SPI_EXCHG(x1); // End X SPI_EXCHG(0x75); // Set Y-range SPI_EXCHG(y0); // Start Y SPI_EXCHG(y1); // End Y GDSP_UNSEL(); // DeSelect gCS } //----- アクティブエリアのリセット void gRstArea(void){ gSetArea(0,0,95,63); } /*** アクセラレーションコマンド ********/ //--- 画面クリア void gOLED_Clr(uint8_t x0,uint8_t y0,uint8_t x1,uint8_t y1){ GDSP_SEL(); // Select gCS GCMD_SEL(); // Select Comand SPI_EXCHG(0x25); // Line Command SPI_EXCHG(x0); // Start X SPI_EXCHG(y0); // Start Y SPI_EXCHG(x1); // End X SPI_EXCHG(y1); // End Y GDSP_UNSEL(); // DeSelect gCS __delay_ms(1); } //--- 線描画 void gOLED_Line(uint8_t x0,uint8_t y0, uint8_t x1,uint8_t y1, uint8_t r, uint8_t g, uint8_t b){ GDSP_SEL(); // Select gCs GCMD_SEL(); // Select Comand SPI_EXCHG(0x21); // Line Command SPI_EXCHG(x0); // Start X SPI_EXCHG(y0); // Start Y SPI_EXCHG(x1); // End X SPI_EXCHG(y1); // End Y SPI_EXCHG(r); // Line color Red SPI_EXCHG(g); // Line color Green SPI_EXCHG(b); // Line color Blue GDSP_UNSEL(); // DeSelect gCs __delay_ms(1); } //--- 四角形描画 void gOLED_Rect(uint8_t x0,uint8_t y0, uint8_t x1,uint8_t y1, uint8_t r, uint8_t g ,uint8_t b){ GDSP_SEL(); // Select gCs GCMD_SEL(); // Select Comand SPI_EXCHG(0x22); // Rect Command SPI_EXCHG(x0); // Start X SPI_EXCHG(y0); // Star Y SPI_EXCHG(x1); // End X SPI_EXCHG(y1); // End Y SPI_EXCHG(r); // Line color Red SPI_EXCHG(g); // Line color Green SPI_EXCHG(b); // Line color Blue SPI_EXCHG(r); // Fill color Red SPI_EXCHG(g); // Fill color Green SPI_EXCHG(b); // Fill color Blue GDSP_UNSEL(); // DeSelect gCS __delay_ms(1); } //--- 画像コピー void gOLED_Copy(uint8_t x0,uint8_t y0, uint8_t x1,uint8_t y1, uint8_t dx, uint8_t dy){ GDSP_SEL(); // Select gCs GCMD_SEL(); // Select Comand SPI_EXCHG(0x23); // Line Command SPI_EXCHG(x0); // Start X SPI_EXCHG(y0); // Start Y SPI_EXCHG(x1); // End X SPI_EXCHG(y1); // End Y SPI_EXCHG(dx); // New Start X SPI_EXCHG(dy); // New Start Y GDSP_UNSEL(); // DeSelect gCs __delay_ms(1); } //--- 塗りつぶしのOn/Off void gOLED_Fill(uint8_t fl){ GDSP_SEL(); // Select gCs GCMD_SEL(); // Select Comand SPI_EXCHG(0x26); // Fill Command SPI_EXCHG(fl); // Start X GDSP_UNSEL(); // DeSelect gCs __delay_ms(1); } /******* 文字・パターン描画 ****************/ //--- ドット描画（256色） void gPsetX(uint8_t x, uint8_t y,uint8_t col){ gSetArea(x,y,x,y); // 描画エリア指定 gOLED_Data(col); } //--- 1ドット描画（256色、エリア解除付） void gPsetX_Rst(uint8_t x, uint8_t y,uint8_t col){ gPsetX(x,y,col); gRstArea(); } //----- 1バイトから8ドットを描画(256色、背景有） void gPset8(uint8_t b, uint8_t col, uint8_t bcl){ uint8_t i; uint8_t m = 1; if(bcl == 1) bcl = 0; for (i=0; i<8;i++){ if(b & m) gOLED_Data(col); else gOLED_Data(bcl); m <<= 1; } } //----- 1バイトから8ドットを描画(256色、背景透明） void gPset8T(uint8_t x, uint8_t y, uint8_t b, uint8_t col){ uint8_t i; uint8_t m = 1; for (i=0; i<8;i++){ if(b & m) gPsetX(x,y+i,col); m <<= 1; } } //---- 5x7ドットASCII文字を１文字表示(256色＋α） /* （"Font_5x7.h"ファイルが必要です) * (x,y)：表示位置、dat：表示文字(ASCII文字コード) * col：表示色、 bcl：[0]透明；[1]背景黒；[x]背景256色 *--------------------------------------------------------*/ uint8_t gOLED_chrX(uint8_t x, uint8_t y, char dat, uint8_t col, uint8_t bcl){ char i,ptn; dat -= 0x20; // 文字アドレスを計算 gSetMode(COLOR256,1); // アドレス増分を縦に if(trp){ gSetArea(x,y,x+5,y+7); // 描画エリア指定 for(i=0; i<5; i++) { ptn = Font[dat][i]; if(ptn == 0xFF) break; //幅狭文字なら抜ける gPset8(ptn,col,bcl); // 8ドット描画 } gPset8(0, col, bcl); // １列空ける }else{ for(i=0; i<5; i++) { ptn = Font[dat][i]; if(ptn == 0xFF) break; //幅狭文字なら抜ける gPset8T(x+i,y,ptn,col); // 8ドット描画 } } gSetMode(COLOR256,0); // アドレス増分を横に gRstArea(); // 書込エリア指定クリア return x+i+1; } //---- 5x7ドットASCII文字列を表示(256色＋α） /* (x,y)：表示位置、*str：表示文字列(ASCII文字コード) * col：表示色、 bcl：[0]透明；[1]背景黒；[x]背景256色 *--------------------------------------------------------*/ uint8_t gOLED_strX(uint8_t x, uint8_t y, char *str, uint8_t col, uint8_t bcl){ uint8_t posX; posX = x; while(*str){ posX = gOLED_chrX(posX, y, *str++, col, bcl); } return posX; } /****** 半角文字表示 (256色+α）****************/ /* (x,y)：表示位置、*hpr：表示半角文字アドレス * col：表示色、 bcl：[0]透明；[1]背景黒；[x]背景256色 *--------------------------------------------------------*/ //---- 8x16ドット文字を１文字表示 uint8_t gOLED_HptnX(uint8_t x, uint8_t y, char *hp, uint8_t col, uint8_t bcl){ char i, ptn; setMode(COLOR256,1); // アドレス増分を縦に if(trp){ setArea(x,y,x+7,y+7); // 描画エリア指定 for(i=0; i<8; i++) { ptn = *hp++; gPset8(ptn,col,bcl); // 8ドット描画 } setArea(x,y+8,x+7,y+15); // 描画エリア指定 for(i=0; i<8; i++) { ptn = *hp++; gPset8(ptn,col,bcl); // 8ドット描画 } }else{ for(i=0; i<8; i++) { ptn = *hp++; gPset8T(x+i,y,col); // 8ドット描画(透明付） } for(i=0; i<8; i++) { ptn = *hp++; gPset8T(x+i,y+8,col); // 8ドット描画(透明付） } } setMode(COLOR256,0); // アドレス増分を横に rstArea(); // 書込エリア指定クリア return x+i; } /****** 全角文字表示 (256色+α）****************/ /* (x,y)：表示位置、*kpr：表示文字アドレス * col：表示色、 bcl：[0]透明；[1]背景黒；[x]背景256色 *--------------------------------------------------------*/ //---- 16x16ドット文字を１文字表示（次xpos位置を返す） uint8_t gOLED_KptnX(uint8_t x, uint8_t y, char *kp, uint8_t col, uint8_t bcl){ char i, ptn; setMode(COLOR256,1); // アドレス増分を縦に if(trp){ setArea(x,y,x+15,y+7); // 描画エリア指定 for(i=0; i<16; i++) { ptn = *kp++; gPset8(ptn,col,bcl); // 16ドット描画 } setArea(x,y+8,x+15,y+15); // 描画エリア指定 for(i=0; i<16; i++) { ptn = *kp++; gPset8(ptn,col,bcl); // 16ドット描画 } }else{ for(i=0; i<16; i++) { ptn = *kp++; gPset8T(x+i,y,col); // 16ドット描画(透明付） } for(i=0; i<16; i++) { ptn = *kp++; gPset8T(x+i,y+8,col); // 16ドット描画(透明付） } } setMode(COLOR256,1); // アドレス増分を横に rstArea(); // 書込エリア指定クリア return x+i; } /******************************************************* * 有機ELカラーグラフィック表示テスト (QT095B) ********************************************************/ //--- Test QT095 (1) (Test Color Pattern) void QT095B_Test1(void){ uint8_t i, j; uint8_t Dot1, Dot2, Dot3, Dot4; Dot1 = gRGB256(0,7,0); Dot2 = gRGB256(7,0,0); Dot3 = gRGB256(0,0,3); Dot4 = gRGB256(7,7,0); gOLED_Clr(0,0,95,63); gCS_SetLow(); // Selct gCS gDC_SetHigh(); // Selct data for(j=0; j<64; j++){ for(i=0; i<96; i++){ if(j<32){ if(i<40) SPI_EXCHG(Dot1); // green else SPI_EXCHG(Dot4); // Yellow }else{ if(i<56) SPI_EXCHG(Dot2); // red else SPI_EXCHG(Dot3); // blue } } } gCS_SetHigh(); } //--- Test QT095 (2) (Test Color Map) void QT095B_Test2(void){ uint8_t i,j,r,g,b,col; gOLED_Clr(0,0,95,63); gCS_SetLow(); // Selct gCS gDC_SetHigh(); // Selct data for(g=0; g<8; g++){ for(i=0; i<8; i++){ for(b=0;b<4;b++){ for(r=0;r<8;r++){ col=(uint8_t)((r<<5)+(g<<2)+b); SPI_EXCHG(col); SPI_EXCHG(col); SPI_EXCHG(col); } } } } gCS_SetHigh(); } //--- Test QT095 (3) (Test Draw Command) void QT095B_Test3(void){ gOLED_Clr(0,0,95,63); gOLED_Line( 0, 0,95,63,63,63,63); gOLED_Line( 0,63,95, 0, 0, 0,63); gOLED_Fill(0); // 塗りつぶし無し gOLED_Rect(16,12,78,51,63, 0, 0); gOLED_Rect(38,26,57,38, 0,63, 0); gOLED_Fill(1); // 塗りつぶし有り gOLED_Rect( 5, 5,30,25,63,63, 0); gOLED_Rect(65, 5,90,25, 0,63,63); gOLED_Rect( 5,40,30,60, 0, 0,63); gOLED_Rect(65,40,90,60,63, 0,63); } /******* End of File ********/

---

※プログラムのリストをハイライト付きのスタイルで見る場合はここをクリック

---

※ 本レポートの参考・利用は、あくまでも自己責任でお願いします。

---
