Ｃ　チャーリープレクシング

ｂｙ　ｆｊｋ

　チャーリープレクシング(Charlieplexing)とは、マイコンのピンを多重化して使用することで、少ないピン数で多数のLEDを制御する技術です。具体的には、特定のピンを逆並列に接続し、LEDの電圧降下を利用して、必要なLEDを点灯させる仕組みです。この技術により、基板スペースを節約し、リソースの効率的な管理が可能となる。
　　 ・参考1　 ・参考2　 ・参考3
　通常のCharlieplexingでは、N×(N−1）個のLEDを制御できるが、さらに、GuGaplexing方式では少数の追加部品により、2×N×(N−1）個のLEDを制御できる。
　　 ・参考4 ・参考5

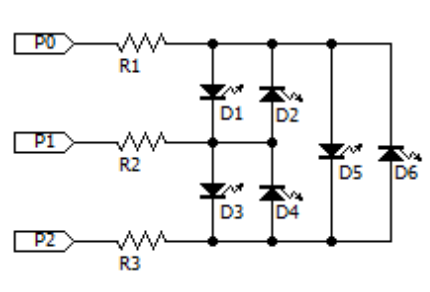

Charlieplexing

GuGaplexing方式

　そこで、GuGaplexing方式で4つのLEDの点灯を制御を試みた。ただし、仕様が異なるLEDの組合せを使いたいので、回路を少し変更した（トランジスタは抵抗入りを使用）。
　なお、回路の電源供給には、「MB102ブレッドボード用電源モジュール」（＠999／4個、Amazon）を利用した。同モジュールの出力電圧は5Vと3.3Vを選択可能で、出力制御スイッチも付いている（ソース入力電圧は6.5〜9V）。

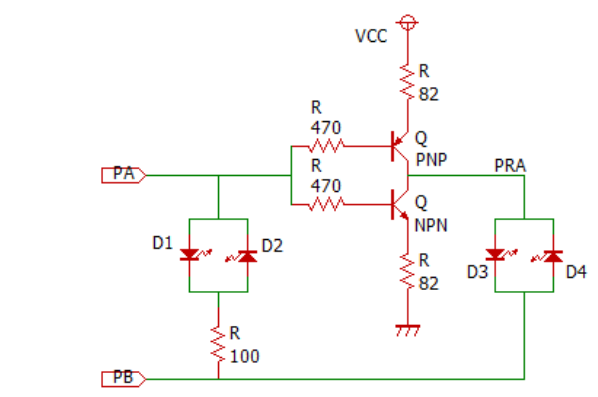

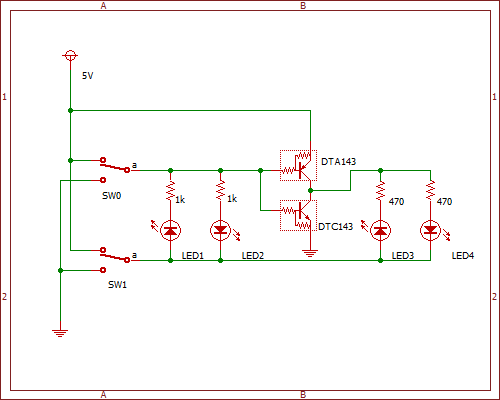

GuGaplexing実験回路

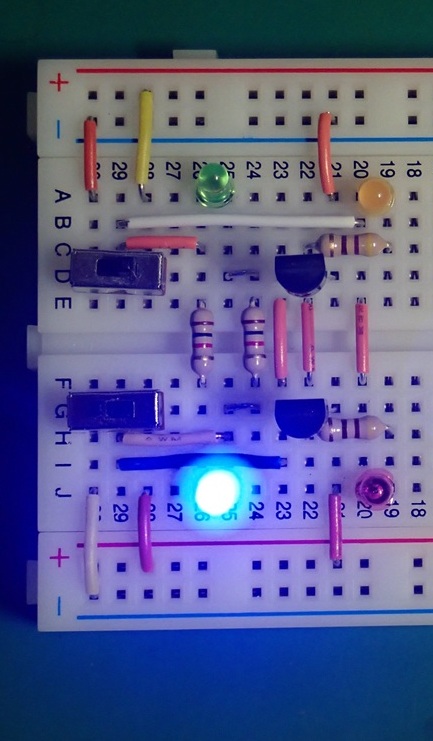

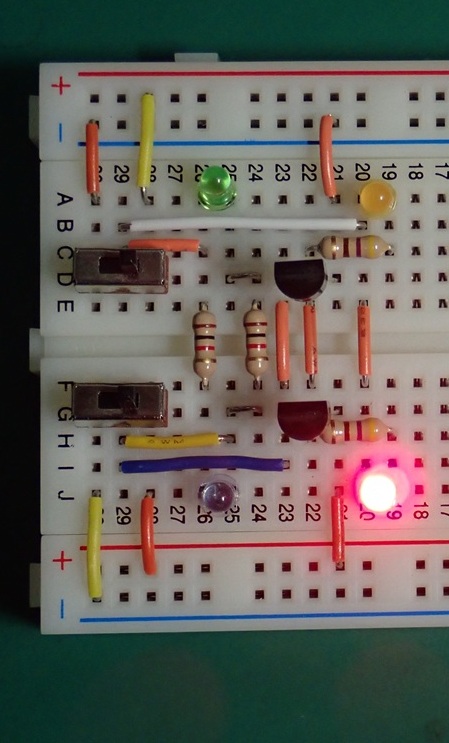

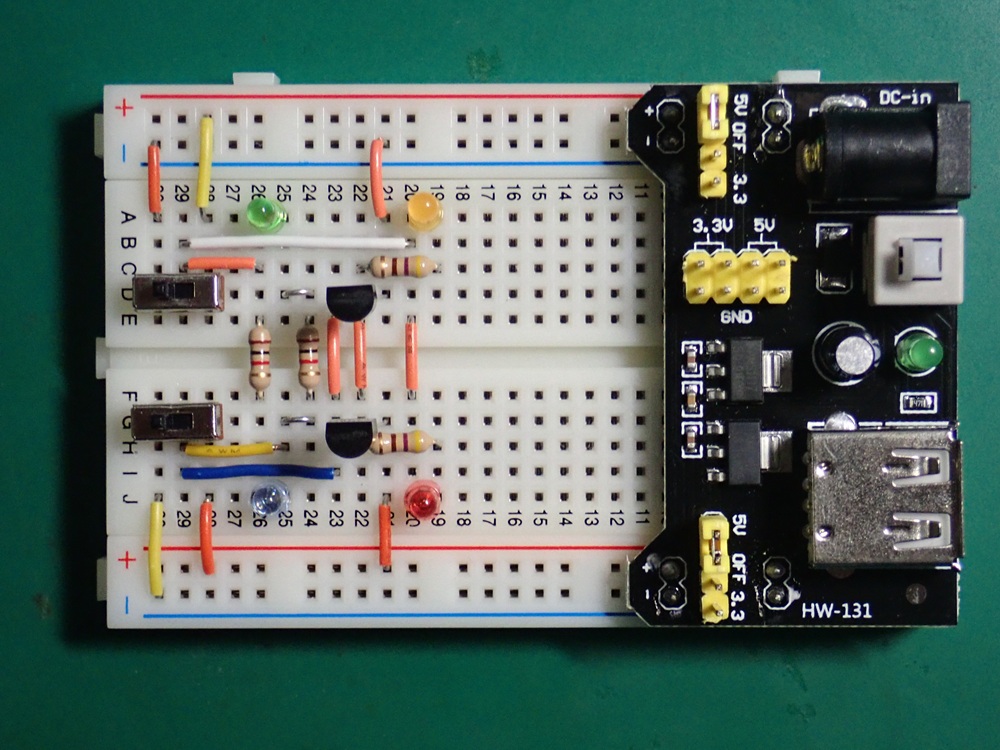

ブレッドボードの配線状況

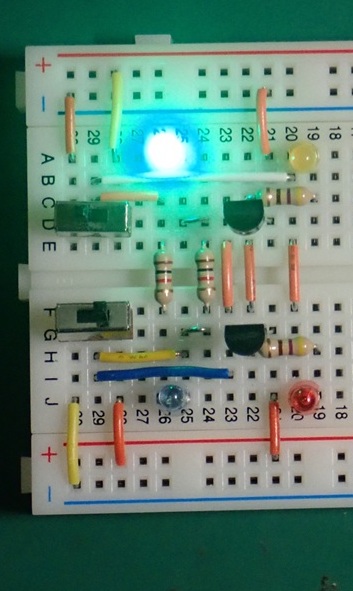

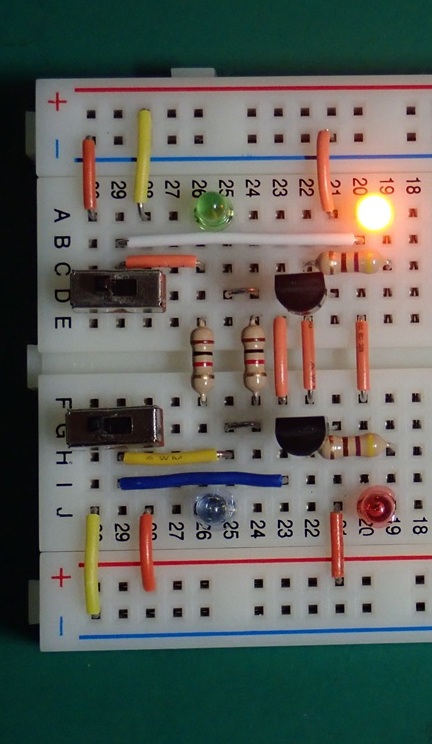

SW=0,0

SW=0,1

SW=1,0

SW=1,1

【PICでの応用】＝＝＝＝＝＝＝＝＝

前記の回路から2つのスイッチを取り外し、GuGaplexingの入力信号として、PIC16F18325のRC0,1ピンに接続した。 　（PICは何でも良い） 　 　ソフトは１秒置きにカウントアップするcnt変数の値(00-11)を、そのままRCに出力した。。 　 ＜結果＞ 　PICの2つの信号線を用いて、cnt値の変化に伴い、４つのLEDが順に点灯することを確認できた。

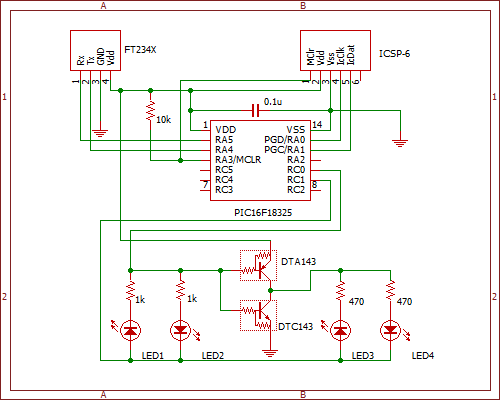

（電源にUSBシリアル変換器を用いた回路例）

/*************************(abc954-18325.c)****** * Charlyprlexing test **********************************************/ #include "mcc_generated_files/system/system.h" /*===================================== * Main application *-------------------------------------*/ int main(void) { uint8_t cnt; SYSTEM_Initialize(); while(1) { cnt = 0; do{ LATC = cnt++; __delay_ms(1000); }while(cnt < 4); } }

PICによるGuGaplexing表示例 [電源に006P(9V)電池とMB102を使用]

---
