Vol.826 6.Aug.2021

小型充電式電池の廃棄・回収 PIC書込アダプター（3）

Ｂ　小型充電式電池の廃棄・回収

ｂｙ　ｆｊｋ

　スマホ充電用などに小型充電式電池をたくさん使っているが、古くなって使えなくなる電池も増えてきた。乾電池は市町村の不燃物として出すことができるが、（富山市を含む）多くの自治体では充電式電池およびボタン電池は市の回収対象となっていない。
　充電式電池は「資源有効利用促進法」によりリサイクルの対象品とされ、その回収は、①購入した販売店に持ち込む（回収していないところもある）、②（一社）JBRC協力店・協力自治体に持ち込む必要があります。なお、JBRCは電池のみで製品の回収は行っていない。
　Amazonなどのネットで購入した製品はJRBC未加盟の商品が多く、回収を断られることもありますが、ビッグカメラ（コジマ）やケーズデンキなどでは。メーカーを問わず回収に応じてくれます。ただし、専用の回収ボックが店舗に置店されていない場合は、カウンターに持ち込むと受け取ってくれます。近くのコジマに模型用の充電式電池を持ち込み、無料で受け取ってもらいました。

Ｐ　PIC書込アダプター（3）～MPLAB Snap用基板

ｂｙ　ｆｊｋ

　abc824（回路図参照）で紹介したPIC書込アダプターをMPLAB-Snapで使えるように（PickKit2/3/4も使用可）強化したPGB基板を作成した。なお、Snapは外部電源（5V又は3.3V)が必要なのでDCジャックとスイッチを追加した。また、基板を半分で切断すると、小型のPickit用書込アダプタとして使うこともできる。
　回路パターンの設計にはMBEを使用し、片面基板なので接着強度を考慮し、

＜配線ルール＞　(基板サイズは100x75mm)
ランド径：　2mm（一部3mm）
配線線巾： 0.6mm（一部0.5mm）
ドリル穴径：0.8mm

部品面でのジャンパー線配線は、なるべく直線で、短く、少なくするように設計した。
　パターンの印刷条件は、以下に設定し印刷。

＜MBE＞
File/SetupPage：Black&White
left/bottom margen = 8mm
PTH、SOLのみ表示し塗りつぶしを実行。
＜プリンタのプロパティ＞
用紙種類： 写真用紙クリスピア
印刷品質： きれい
カラー： グレースケール
用紙サイズ：A6

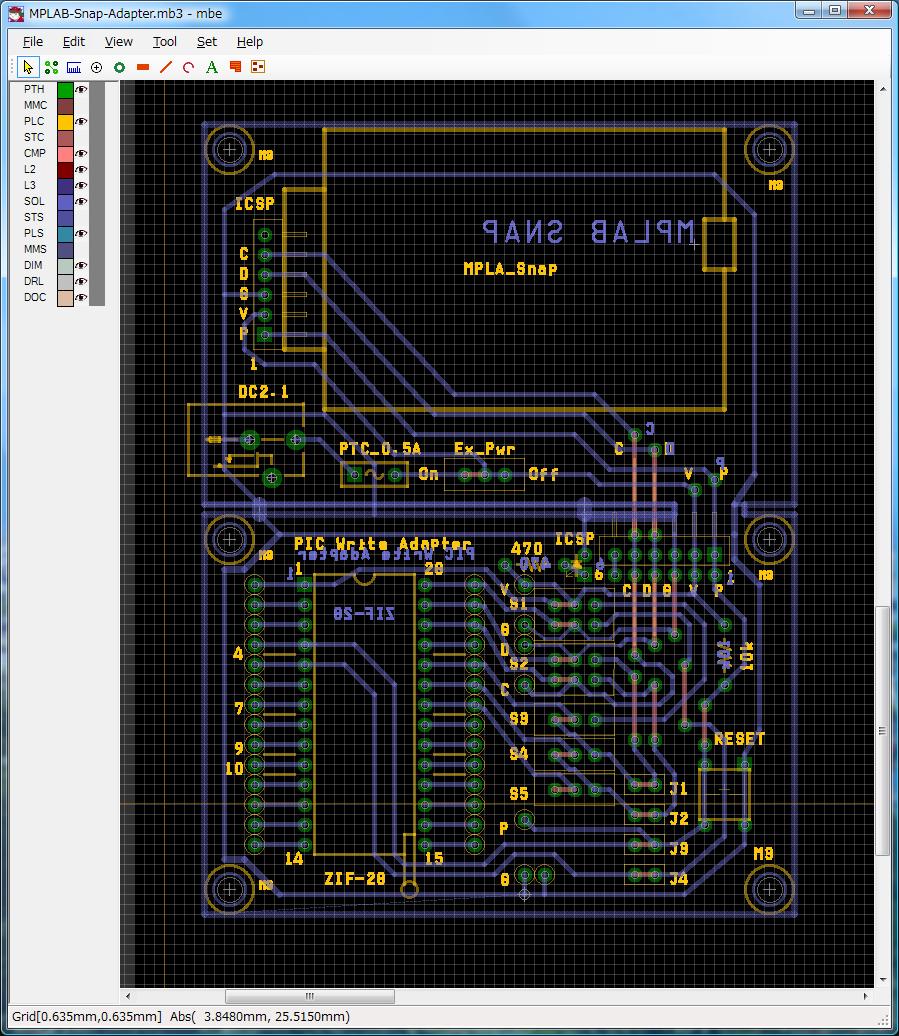

回路パターン設計画面

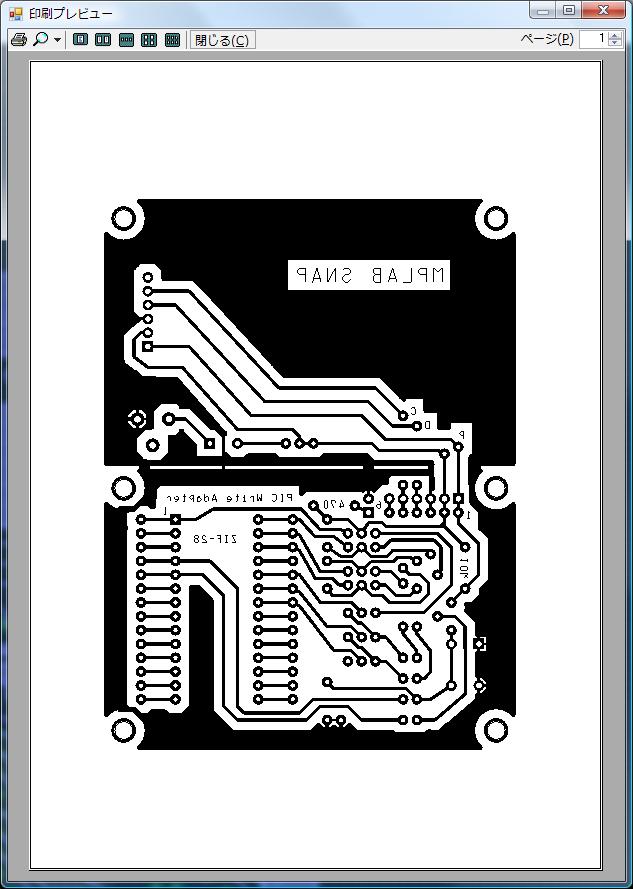

MPLAB-Snap-Adapter.mb3(zip)		 マスクパターン（ハンダ面）
MPLAB-Snap-Adapter.pdf

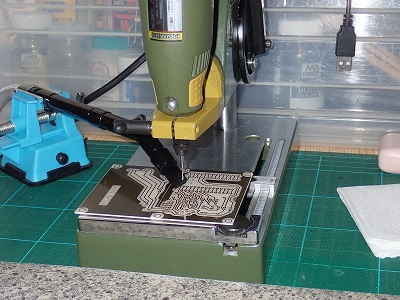

穴開け（黒ノズルはダスト吸引用）

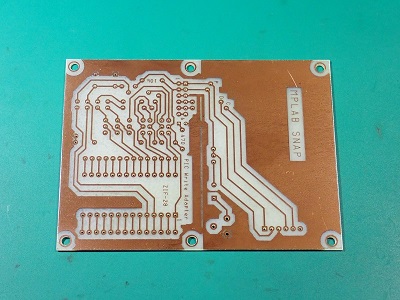

（ProxxonマルチルータNo.28473）		 完成した基板［レジストコート］
（ガラスエポキシ片面基板）
　PCB基板は、基板作成キット（abc825参照）で作成し、出来上がった基板の穴は0.8mmのドリルで穴を開け、スイッチ(1.1mm)やコネクタ(0.9mm)等の大きい穴は、ピンバイスに0.9、1.1mmドリルを取り付けて拡大した（基板の足用のM3穴は3.2mm）。
　MPLAB-Snapのコネクタの高さが高いので、ICSP用の6ピンは、嵩さ上げ用に丸ピンソケットを取付、さらにL型ヘッドピンを差し込んだ。
　外部電源（5V又は3.3V）を用いない場合、DC電源ジャックとポリスイッチ、電源スイッチは取付不要。PICKit2/3/4を使って電源を供給する場合は、電源スイッチはOFFの位置にする。
　書込時のスイッチのポジションはabc824を参照。

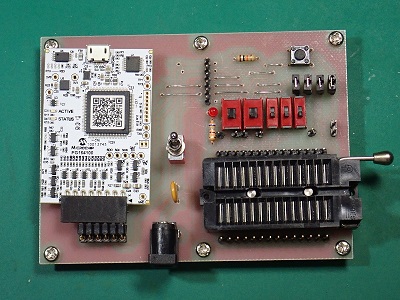

MPLAB Snapと部品を付けて完成 ICSPコネクタの嵩さ上げ

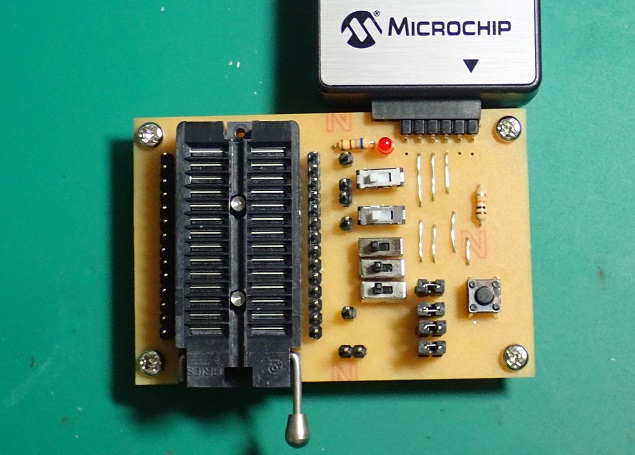

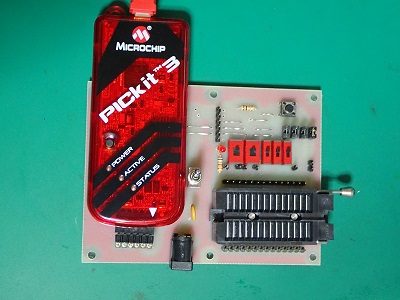

PicKit3でも使用できる PicKit用ハーフ基板
