Ｒ　赤外線リモコン(7)　　〜パソコンからの制御

ｂｙ　ｆｊｋ

　USB機能付きPICでパソコンとの通信はabc837などで、またEUSARTとUSB変換モジュールを使ってパソコンへのデータ通信についてはabc764やabc856で紹介したが、C99バージョンでのシリアル送受信について、もう一度確認しておく。
　なおPICはPIC16F18424、USB変換モジュールはFT234X（秋月電子）を用いた。回路およびソフトはabc859をベースに、モード付き4x3キー機能をそのまま残し、シリアル通信機能を追加した。

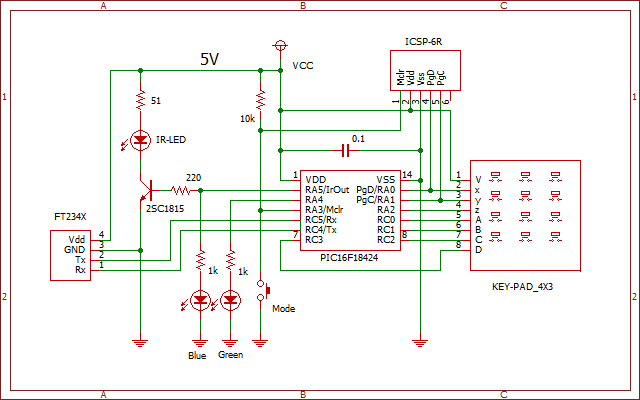

通信機能付き赤外線リモコン回路 (PIC16F18424)

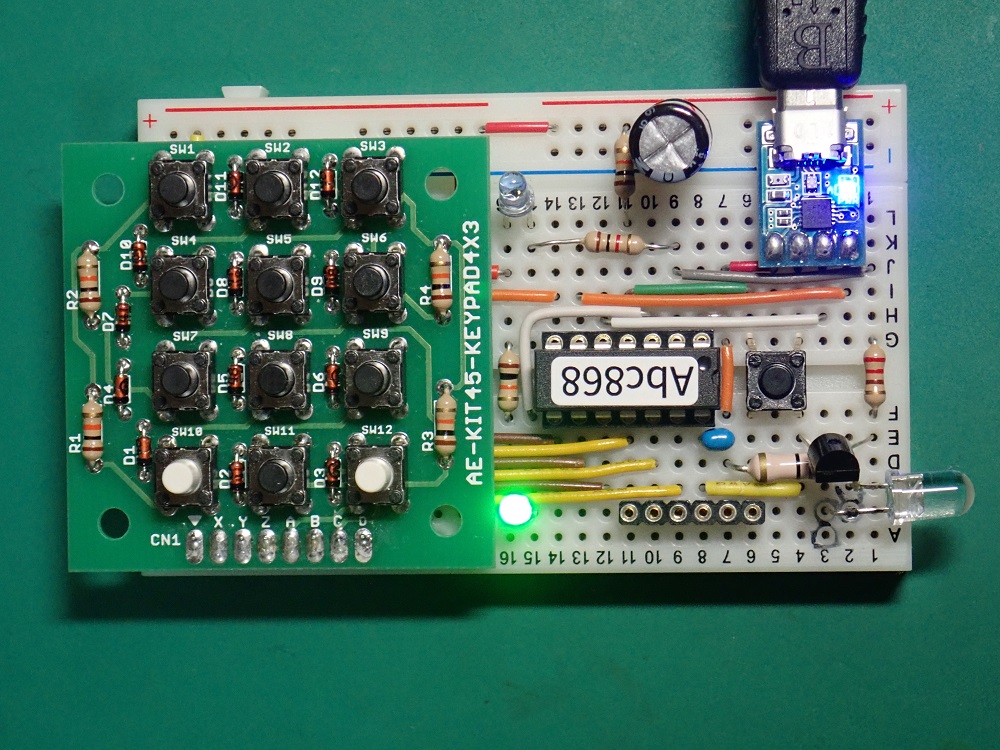

配線したブレッドボード （4ｘ3キーを外した状態）

　PICをUSB接続後、テラタームでシリアル接続を設定し、パソコンの「1」〜「9」「a」〜「c」キー等を押すと、PICリモコンから1〜12チャンネルを出力（テレビのチャンネルも変わった）し、さらにPICは受信文字と出力リモコンコードをパソコンに返信している。また4ｘ3キー入力時にも、出力リモコンコードをパソコンに送信している。

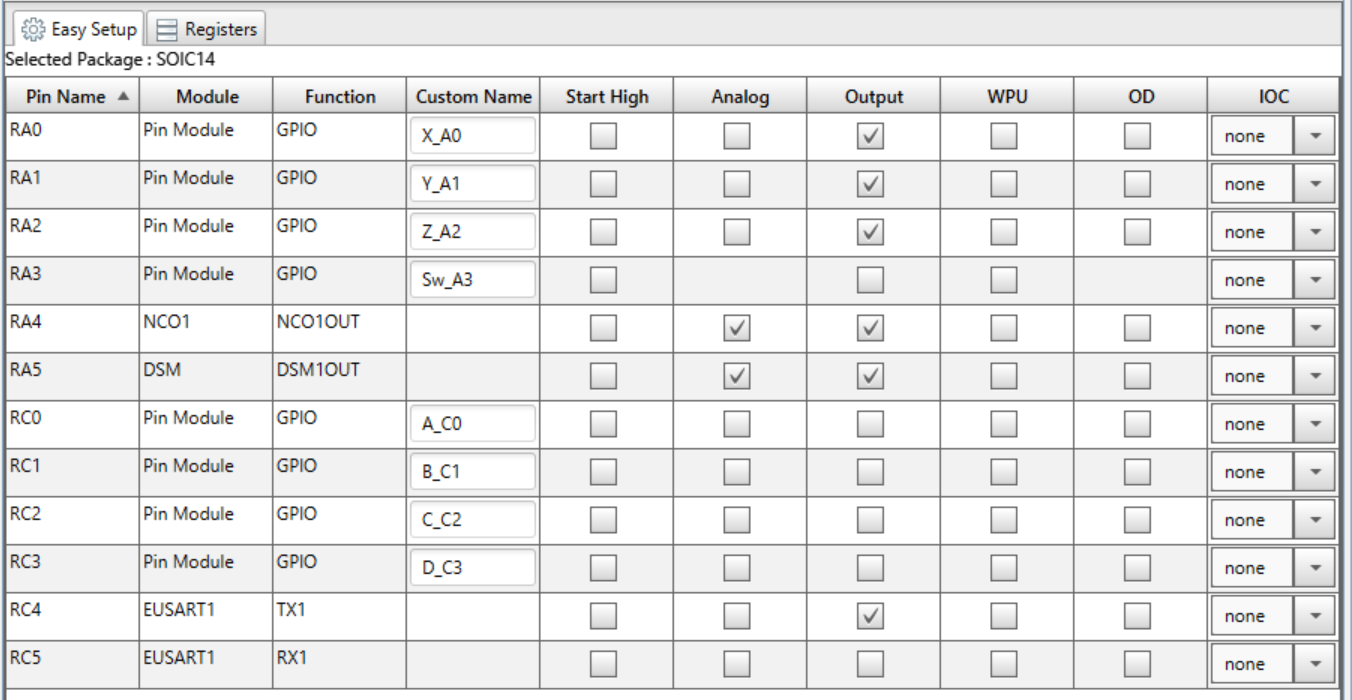

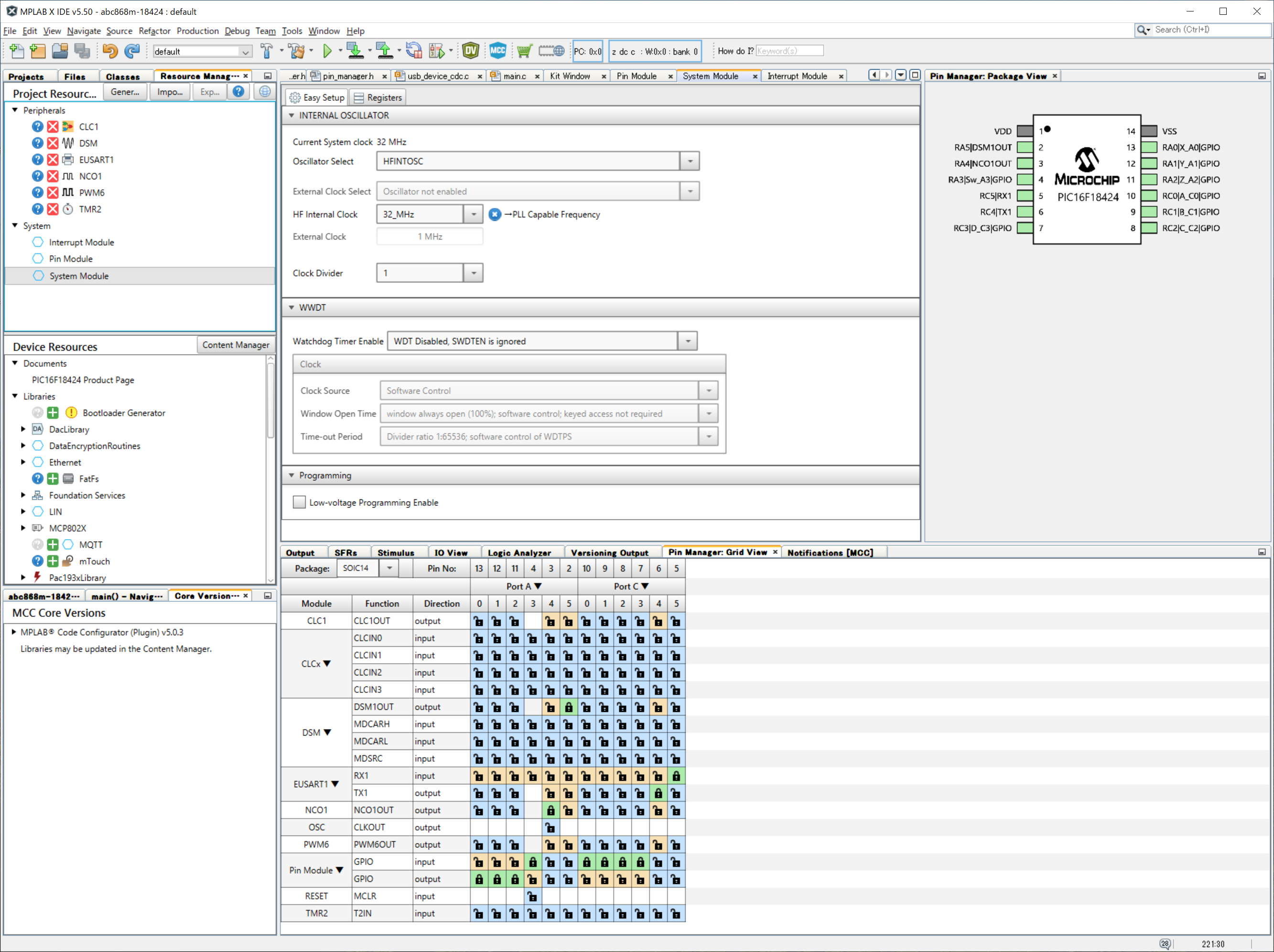

SystemModule	PinModule

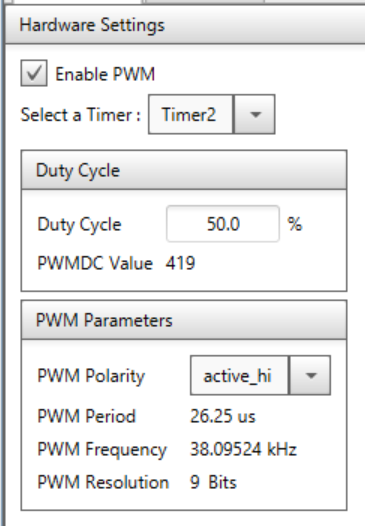

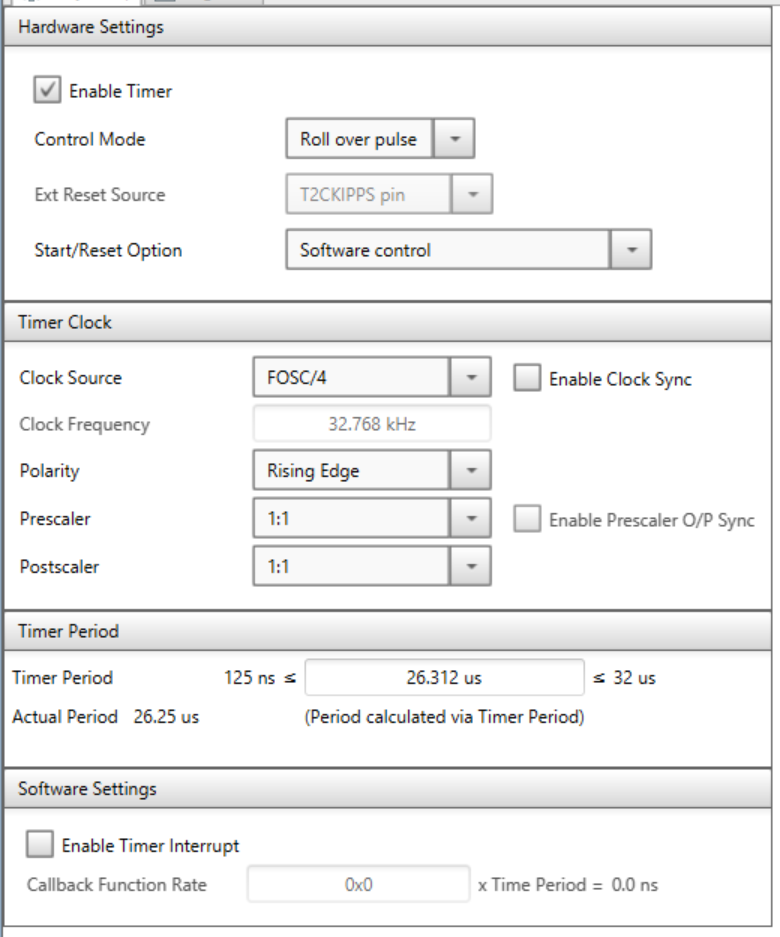

TMR2(Time=26.312us)	PWM6(38kHz)

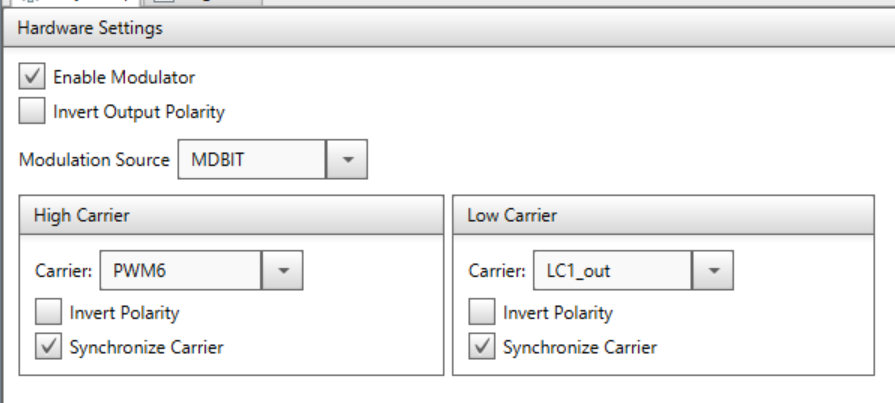

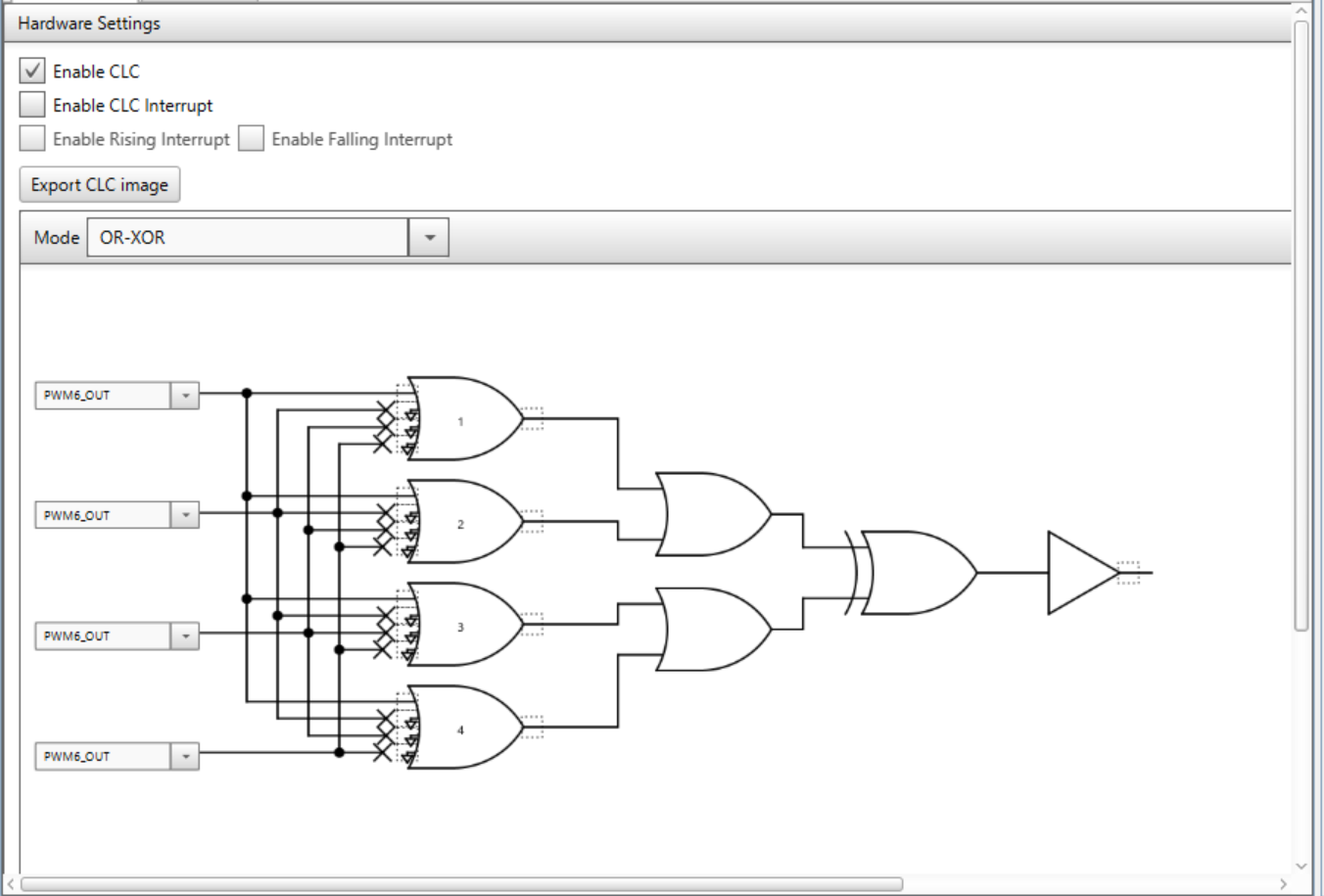

CLC1 （入力は全てpwm6）	DSM （High=PWM6、Low=LC1_out）

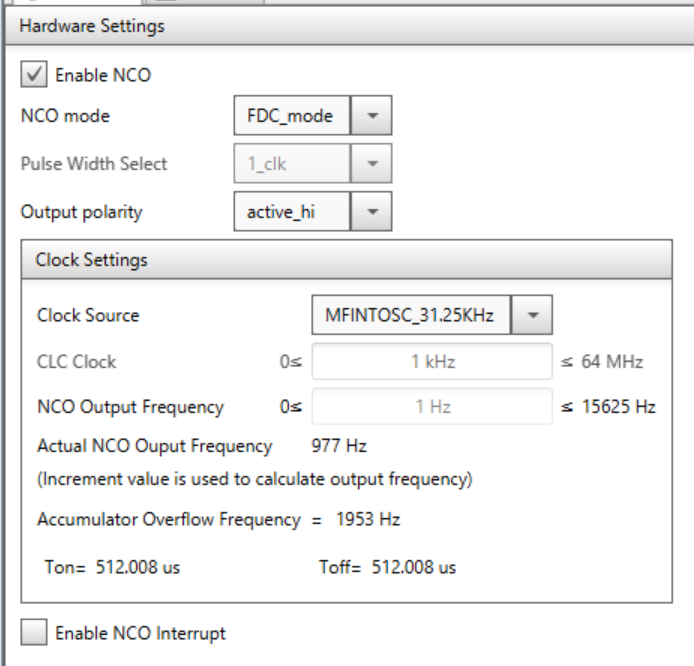

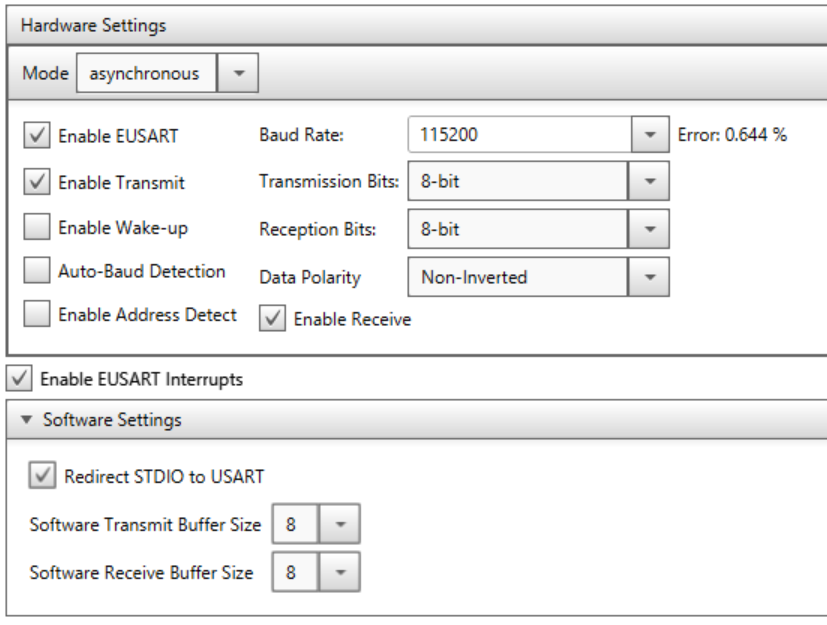

NCO (31.25kHzを使用、1kHz）	EUSART1 （115200bps、割込許可、useStdio）

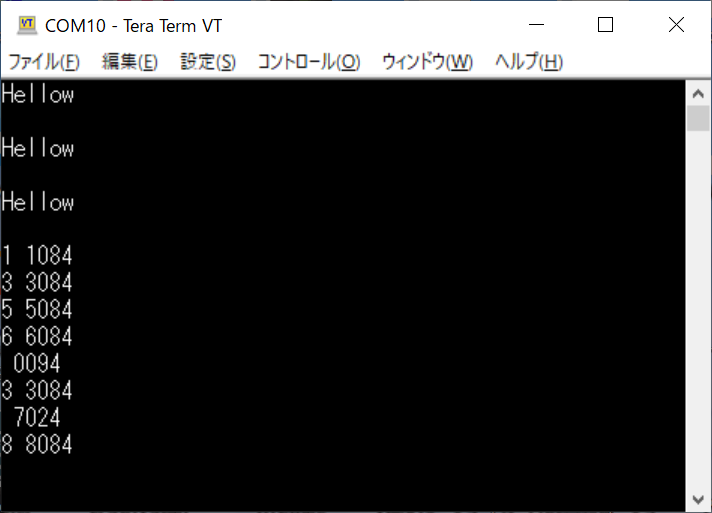

リモコン動作中 （パソコン、4x3キー共に使用可）	テラターム画面（115200bps） （受信文字無しは4x3キー入力）

★★　トラブル　★★
　パソコンのテラタームで、USB接続したPICがCOMポートとして認識されていなかった。
　ハードの問題か？、ソフトの問題か？、といろいろ調べてみるが、どちらも問題なさそうである(PICはシリアル接続動作以外は正常に動作することを確認）。
　そこで、以前にシリアル接続が正常に動作していたabc856のリモコン解析器をUSB接続したところ、やはりパソコンで認識されなかった。
　そういえば、USBケーブルを新しいものに交換していることを思い出し、以前使っていたUSBケーブルに変更したところ、無事パソコンに認識された(どちらのケーブルもデータ通信対応）。
　abc867では新しいケーブルでPIC（USBインターフェース、K-06656）がちゃんと認識されていたが、今回のPIC（USBモジュールFT234X、M-08461）は認識されなかった。
　パソコンのUSB接続でPICが認識されない場合はUSBケーブルも疑って見る必要がありそう。

【プログラム】 abc868-18424.c(zip)

/*=== Ir Remote controler for IO-Data (abc868-18424) ===*/ #include "mcc_generated_files/mcc.h" #define MARK() __delay_us(562) #define SPACE_1() __delay_us(1686) #define SPACE_0() __delay_us(562) #define READER_1() __delay_us(8992) #define READER_0() __delay_us(4496) #define GYAP_0() __delay_ms(43) #define DSM_1() (MD1CON0bits.MD1BIT = 1) #define DSM_0() (MD1CON0bits.MD1BIT = 0) #define IO_CUSTOM 0xE880 #define SCN_DELAY() __delay_ms(30) #define KEY_DELAY() __delay_ms(500) uint8_t IO[][8] ={{0x80,0xE8,0x84,0x7B,0x80,0xE8,0x10,0xCF}, {0x80,0xE8,0x84,0x7B,0x80,0xE8,0x20,0xCF}, {0x80,0xE8,0x84,0x7B,0x80,0xE8,0x30,0xCF}}; uint16_t IO2[] = { 0x1084,0x4084,0x7084,0x7024, // 1, 4, 7,DG [Md=0] 0x2084,0x5084,0x8084,0xB084, // 2, 5, 8,11 0x3084,0x6084,0x9084,0x0094, // 3, 6, 9,BS 0x3014,0x4024,0x0014,0x1014, // Mn,Lf,C+,C-[Md=1] 0x2024,0x4014,0x3024,0xD084, // Up,Cr,Dw,Rt 0x2014,0x5024,0xE004,0xF004, // Sl,Rt,V+,V- 0xE014,0x0094,0x0000,0xA024, // Vd,BS, ,Ps[Md=2] 0x9024,0x0000,0x8014,0xA014, // HD, ,Cd,In 0xD014,0x7024,0x0000,0x9014, // PC,DG, ,So 0xC014,0xF024,0xE024,0xE084, // Dp,Pr,Dc,Sb[Md=3] 0x1024,0xC024,0xD024,0x5014, // Md,Wp,Nw,Sa 0x6014,0x0084,0xF084,0x7014, // Sz,Nx,pC,Tm 0xD004,0xA084,0xC084}; // power,10,12 uint16_t nco[] = {0xFFFF,0x0043,0x0086,0x010c}; // 1ms,1s,2s,4s uint8_t sft; uint16_t wsft; uint16_t keyM; uint8_t keyP; uint8_t IrMd = 0; /*---- IOdata Leader ---*/ void IO_Leader(){ DSM_1(); // "Leader" Start READER_1(); DSM_0(); READER_0(); } /*---- IOdata stop ---*/ void IO_Stop(){ DSM_1(); MARK(); // "Stop" DSM_0(); } /*--- Send strings of IRcode -----*/ void Ir_Send(uint8_t *dt,uint8_t x){ for (int j = 0; j < x; j++){ sft = 0x01; for(int i = 0; i < 8; i++){ DSM_1(); MARK(); DSM_0(); if(dt[j] & sft){ SPACE_1(); }else{ SPACE_0(); } sft <<= 1; } } } /*------- Send IOdata code -------*/ void IO_DATA(uint8_t c){ IO_Leader(); // "Leader" Start Ir_Send(&IO[c][0],4); // Send "Data1" IO_Stop(); // "Stop" GYAP_0(); // Gyap time IO_Leader(); // "Leader" Start Ir_Send(&IO[c][4],4); // Send "Datae2" IO_Stop(); // Stop } /*-------- Send word of IRcode ------*/ void Ir_Send2(uint16_t wd){ wsft = 0x0001; for(int i = 0; i < 16; i++){ DSM_1(); MARK(); DSM_0(); if(wd & wsft){ SPACE_1(); }else{ SPACE_0(); } wsft <<= 1; } } /*-------- Send IOdata2 IRcode ----*/ void IO_DATA2(uint8_t c){ uint16_t w = IO2[c]; uint16_t wLo=(w&0x00FF) | ((~w << 8)&0xFF00); uint16_t wHi=((w >> 8)&0x00FF) | (~w&0xFF00); IO_Leader(); // "Leader" Start Ir_Send2(IO_CUSTOM); // Send "Custom" Ir_Send2(wLo); // Send "Data1" IO_Stop(); // stop GYAP_0(); // Gyap time IO_Leader(); // "Leader" Start Ir_Send2(IO_CUSTOM); // Send "Custom" Ir_Send2(wHi); // Send "Data2" IO_Stop(); // stop printf(" %04X\n\r",w); // serial print } uint16_t keyScan(){ uint8_t k; uint16_t ky; X_A0_SetLow(); SCN_DELAY(); ky = ~PORTC & 0x0F; X_A0_SetHigh(); Y_A1_SetLow(); SCN_DELAY(); k = ~PORTC & 0x0F; ky |= ((uint16_t)k << 4); Y_A1_SetHigh(); Z_A2_SetLow(); SCN_DELAY(); k = ~PORTC & 0x0F; ky |= ((uint16_t)k << 8); Z_A2_SetHigh(); return ky; } uint8_t bitCount(uint16_t w){ uint16_t wsft = 1; uint8_t i; for (i = 0; i < 12; i++){ if(w & wsft) return (i); wsft <<= 1; } return 0; } void Power_Mode(){ uint8_t i; __delay_ms(10); if(PORTAbits.RA3) return; for(i = 0; i < 20; i++){ __delay_ms(100); if(PORTAbits.RA3){ IrMd = (IrMd + 1) % 4; NCO1CON = 0x00; //NCO stop(); NCO1INCH = (nco[IrMd] >> 8) & 0xFF; NCO1INCL = nco[IrMd] & 0xFF; NCO1CON = 0x80; //NCO start return; } } IO_DATA2(48); // Power while(!PORTAbits.RA3) ; } /* ===== Main application ====== */ void main(void) { char chr; SYSTEM_Initialize(); INTERRUPT_PeripheralInterruptEnable(); INTERRUPT_GlobalInterruptEnable(); X_A0_SetHigh(); Y_A1_SetHigh(); Z_A2_SetHigh(); puts("Hellow\n\r"); while (1){ if(!PORTAbits.RA3) Power_Mode(); keyM = keyScan(); if(keyM){ keyP = bitCount(keyM) + (IrMd * 12); IO_DATA2(keyP); KEY_DELAY(); } if(EUSART1_is_rx_ready()){ chr = getch(); putch(chr); switch(chr){ case '1': IO_DATA2(0); break; // ch1 case '2': IO_DATA2(4); break; // ch2 case '3': IO_DATA2(8); break; // ch3 case '4': IO_DATA2(1); break; // ch4 case '5': IO_DATA2(5); break; // ch5 case '6': IO_DATA2(9); break; // ch6 case '7': IO_DATA2(2); break; // ch7 case '8': IO_DATA2(6); break; // ch8 case '9': IO_DATA2(10); break; // ch9 case 'a': IO_DATA2(49); break; // ch10 case 'b': IO_DATA2(7); break; // ch11 case 'c': IO_DATA2(50); break; // ch12 case 'v': IO_DATA2(22); break; // Vol+ case 'l': IO_DATA2(23); break; // vol- case 's': IO_DATA2(25); break; // BS case 'g': IO_DATA2(33); break; // DG } } } } /* ===== End of File ===== */

※ プログラムでは Ir_Send()と IO_DATA()関数は使用していないが、とりあえず残した。

Ｖ　「生物はウィルスが進化させた」を読んで

ｂｙ　ｆｊｋ

　最近、新型コロナのニュースが少なくなってきました。それでも相変わらずウィルスは怖いと思うのですが、見出しの本を読んで、ウィルスは我々にとって無くてはならないものであることを認識した。
　ウィルスは細胞に侵入し、DNAの改変や組み込みをおこなうこと等により、より早い遺伝的進化が進み、我々人類まで成長することが出来たようだ。また、ウィルスではないが、ミトコンドリアは他の生物(ウィルス？、細菌？）を細胞内にそのまま取り込んだものらしい。
　一部のウイルスは自分のDNAの複製を作る折りに、膜で覆われたウィルス工場を作るらしく、この工場が細胞核の原型になったという論文もある。
　さらに、同じ竹村正春氏の「新しいウィルス入門」も読んでみると、ウィルスは我々に病気をもたらすが、ウィルスを無毒化し、正常なDNAを体内に送り込むベクターとして使えるという。難治な遺伝病などの治療方法として期待されている。
　ウィルスは生物ではないと言われているが、細胞に感染した状態のウィルスが本来の姿であるとも云われており、生物の定義の見直しが必要かもしれない。
　※「生物はウィルスが進化させた」（竹村正春著、講談社：BlueBacks、税込1,100円）
　※「新しいウィルス入門」（竹村正春著、講談社：BlueBacks、税込1,100円）

---

Ｔ　テラタームのテンキー入力（追記）　〜VT100モードの解除

ｂｙ　ｆｊｋ

　テラタームはデフォルトでVT100エミュレートモード（アプリケーションキーパッドモード）になっていて、テンキーなどを押すとVT100の制御シーケンスが入力文字列として送信される。このモードをキャンセルするには、「設定／キーボードの設定」で無効化できるはずだが、何故かうまくいかなかった。
　そこで、第2の方法として、テラタームをインストールしたフォルダーにあるKEYBOARD.CNFで、テンキーの設定をoffにする(元設定は；で残した）と、エミュレートモードが解除され、テンキーのトップ文字とおりに入力することが出来た。なお、数値テンキーは変更せずともそのままの数値で送信された。

・・・ [VT numeric keypad] ;Num pad 0 key Num0=82 　　・・・ ;Num pad '+' key NumComma=off;78 ;Num pad '.' key NumPeriod=off;83 ;Num pad Enter key NumEnter=284 ;Num pad NumLock key PF1=off;325 ;Num pad '/' key PF2=off;309 ;Num pad '*' key PF3=off;55 ;Num pad '-' key PF4=off;74 　　・・・

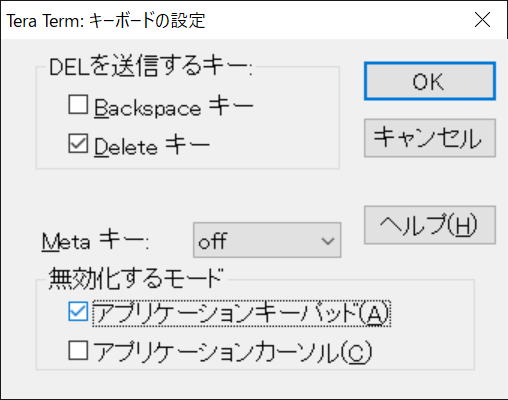

キーボード設定で無効化できるはずだが？

　キーボードモードを変更し、前述の赤外線リモコンのプログラムを下記のように変更したところ、テンキーの記号キーを使ってリモコンコードを指示することが出来た。

・・・ case 'v': IO_DATA2(22); break; // Vol+ case 'l': IO_DATA2(23); break; // Vol- case 's': IO_DATA2(25); break; // BS case 'g': IO_DATA2(33); break; // DG

・・・ case '+': IO_DATA2(22); break; // Vol+ case '-': IO_DATA2(23); break; // Vol- case '*': IO_DATA2(25); break; // BS case '/': IO_DATA2(33); break; // DG

　なお、カーソルキーやファンクションキー等も同様にエミュレーションを無効にすることが出来る。

★テラタームの起動時の設定を変える

テラタームは起動時に、ユーザのマイドキュメントにTERATERM.INIファイルがあればこれを読み込んで、起動時の環境を設定している。もしマイドキュメントにTERATERM.INIファイルがない場合は、実行ファイルであるttermpro.exeファイルと同じフォルダーにあるTERATERM.INIを読み込む（デフォルト）。

そこで、マイドキュメントにTERATERM.INIをコピー後、修正しておくと、独自の環境設定で起動できる。詳細はテラタームのヘルプを参照。

・・・ ; Serial port parameters ; Port number ComPort=1 ; Baud rate BaudRate=115200;9600 ; Parity (even/odd/none/mark/space) Parity=none ・・・

---

※プログラムのリストをハイライト付きのスタイルで見る場合はここをクリック

---
