abc873でパソコンとのUSB接続時に、UIFLOWではパソコンからのデータ受信が出来なかった。そこで、秋月電子の「FT234XD超小型USBシリアル変換モジュール、M-08461」（780円）を使って、パソコンとの相互通信を行った。さらに、シリアルUSB変換回路をプロトHATに納めることにした。

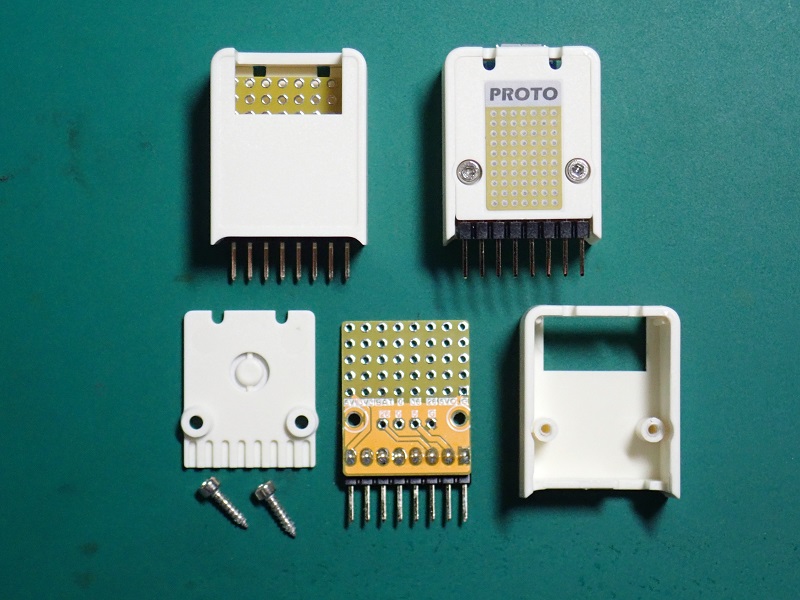

M5StickC用プロトHAT（下：分解） |

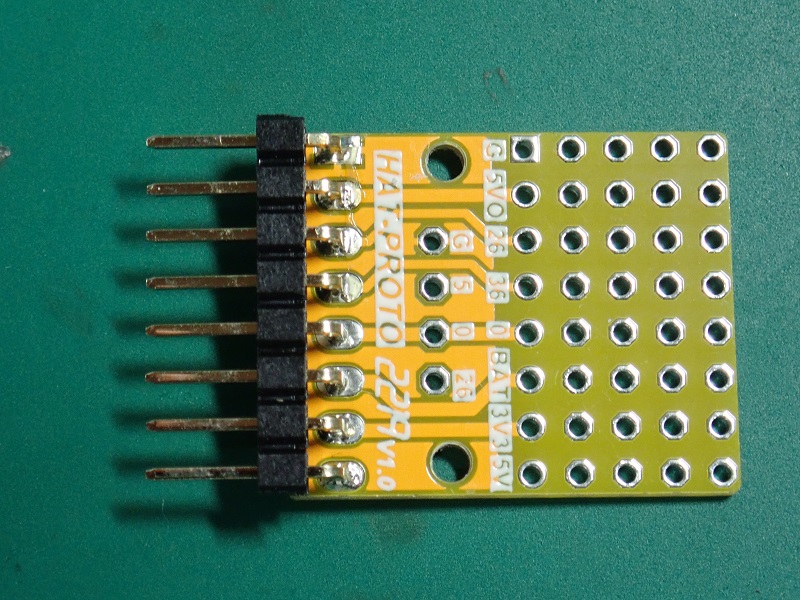

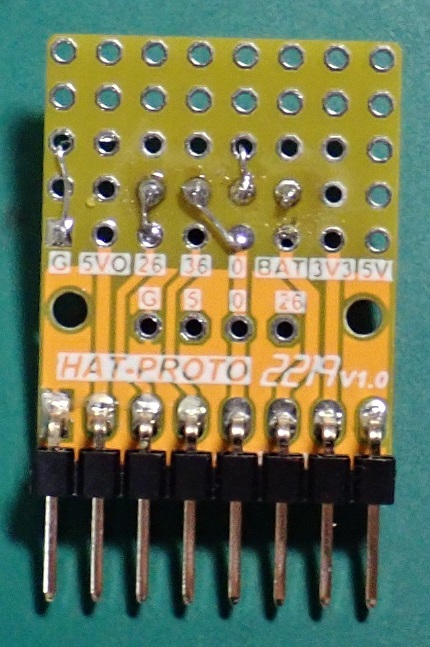

HAT内蔵ユニバーサルボード |
プロトHATのユニバーサルボードには、高さを合わせるため、4ピン低ソケット(秋月電子、C-03138)を半田付けし、シリアル変換モジュールの4ピン（ピン長さを短く調節する必要有り）を差込む構造とした。
(FT234Xから電源を取る場合は破線も配線） シリアルUSB変換モジュール回路図 |

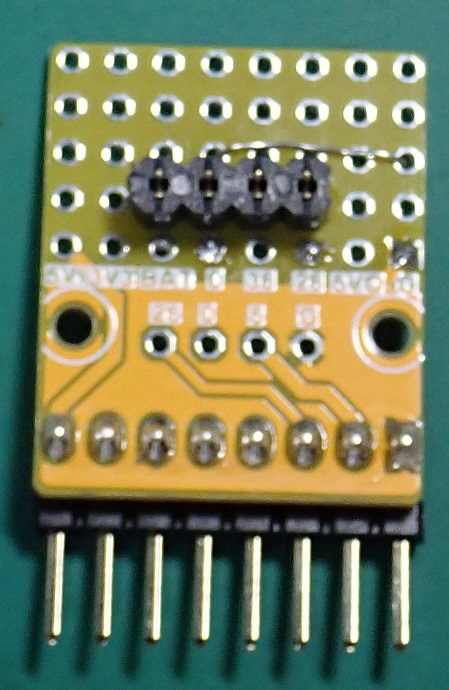

4Pソケット取付 |
ワイヤで配線 |

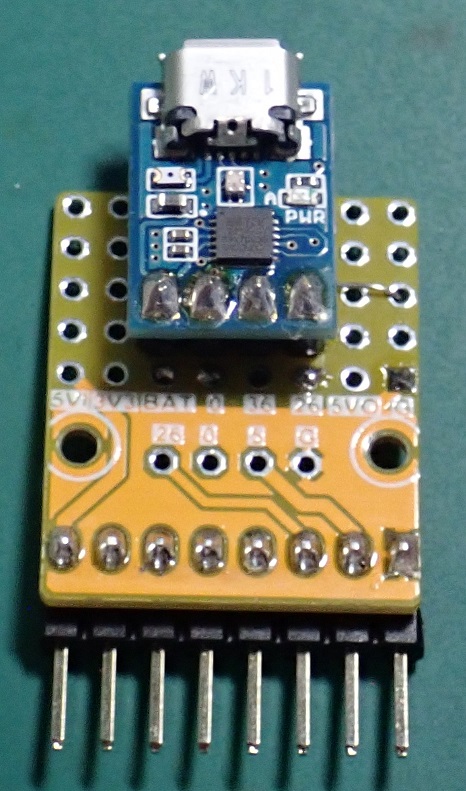

変換M取付 |

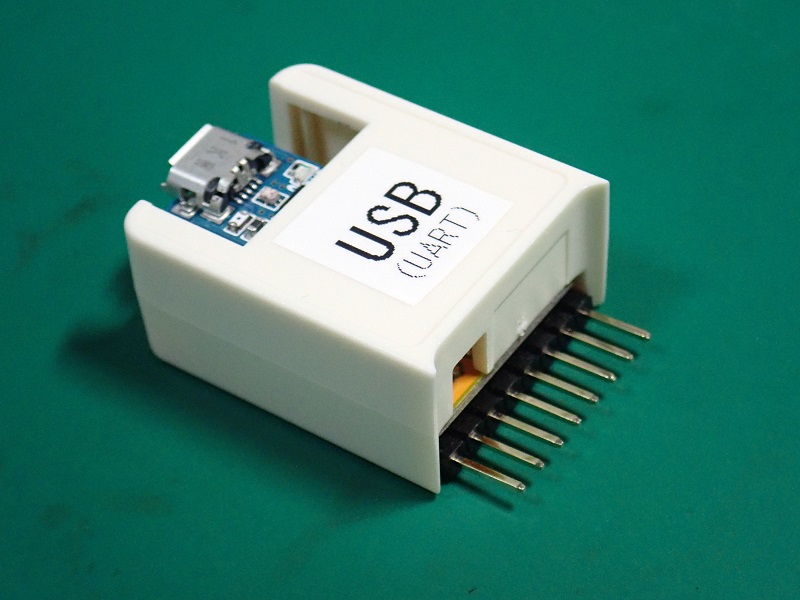

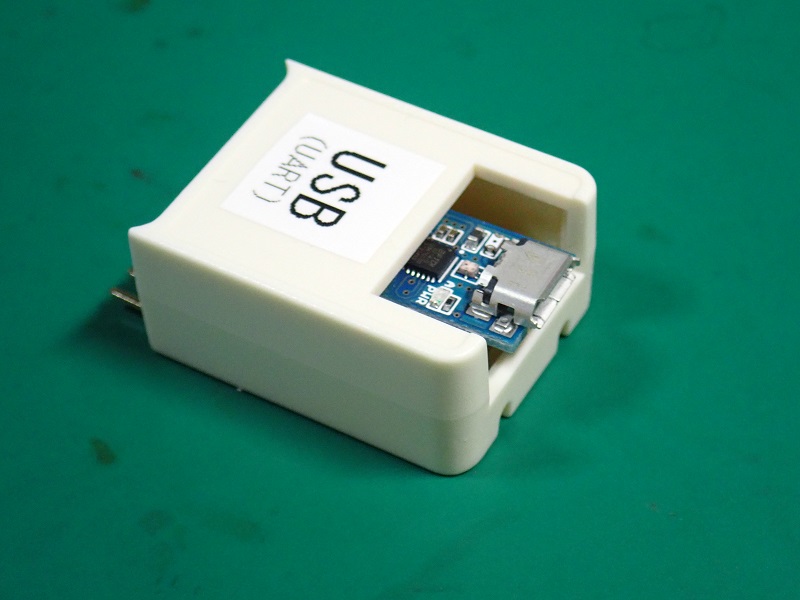

完成したUSB-HAT（完成後HATにUSBシールを貼り付け） |

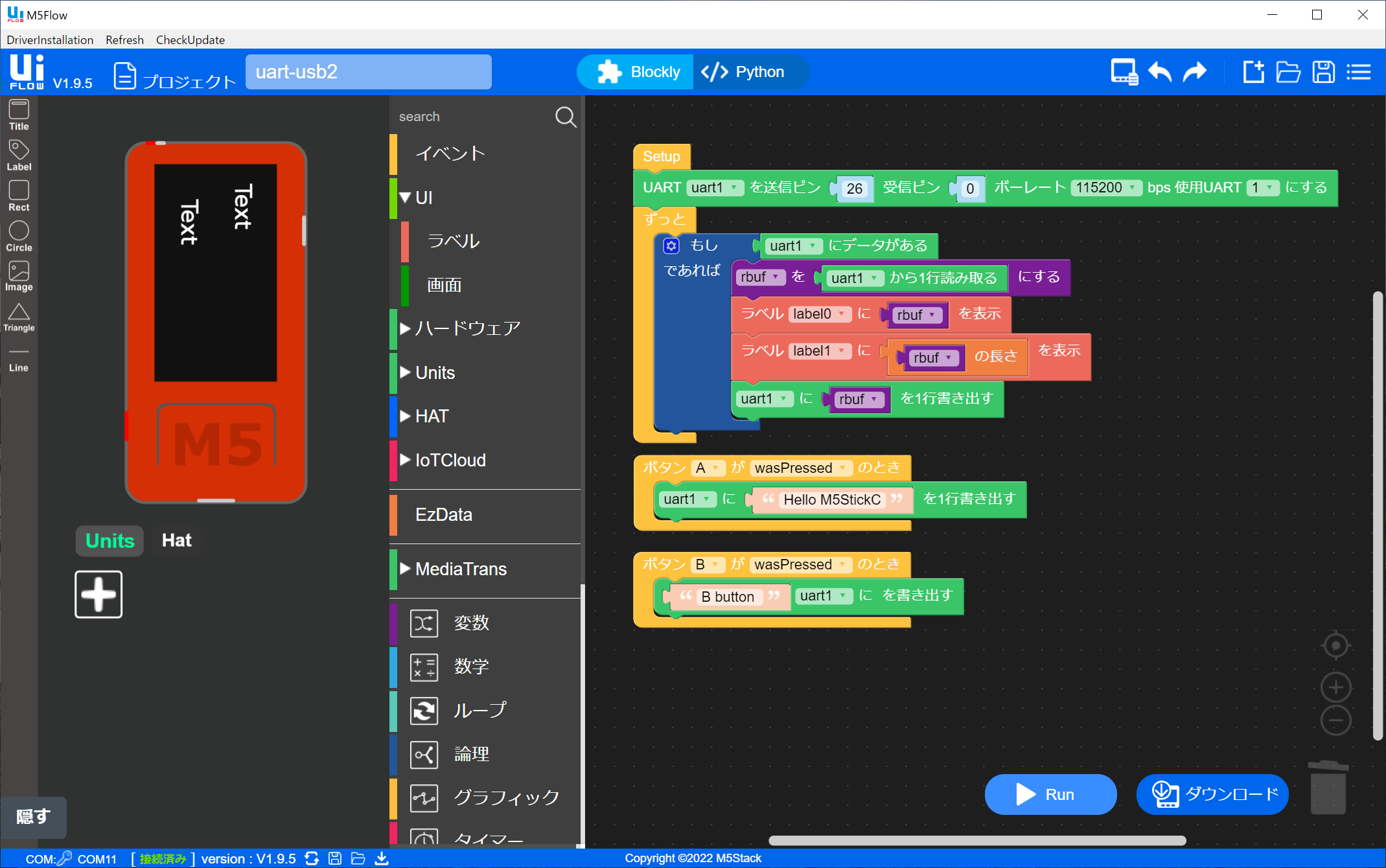

UIFLOWは、uart1で送信にG26、受信にG0ピンを指定し、受信バッファーにデータがあれば変数rbufにデータを読み出し、ラベル0に受信データの表示と、uart1に受信データをそのまま返信している。
また、ボタンAが押されたら「Hello M5StickC」、ボタンBが押されたら「B button」（CR無し）をパソコンに送信している。なお、受信データ確認のため、ラベル１に受信データ文字数を表示している。
|

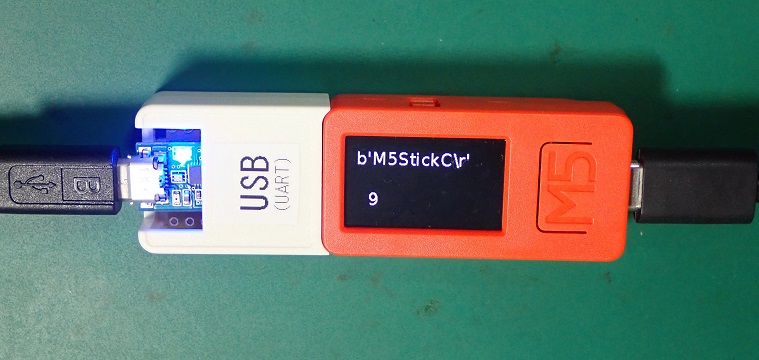

USB通信中のM5StickC_Plus(文字数は8文字＋CR) |
１文字を入力後のテラターム画面で見ると、「b'1'」と表示され、USB通信がうまくいっている。しかし、1文字毎に改行されてしまう。
そこで、テラタームの(コントロールメニューの）「ブロードキャストコマンド」機能を使って文字列の送信を行うと、文字列の送受信も正常に行われていることを確認できた。
また、AボタンおよびBボタンの動作も問題なく、正常に通信が行われることを確認した。

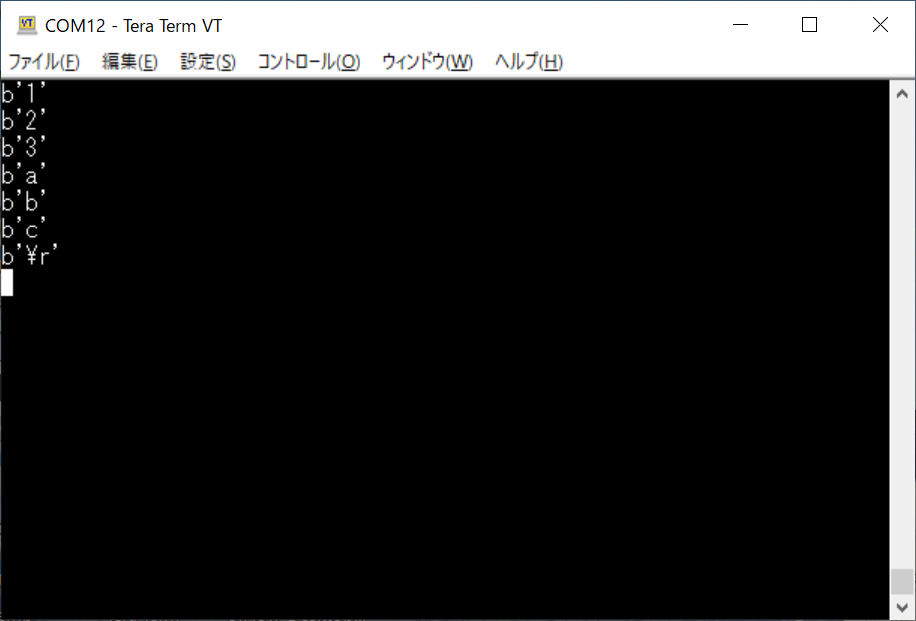

テラターム画面（1文字入力） |

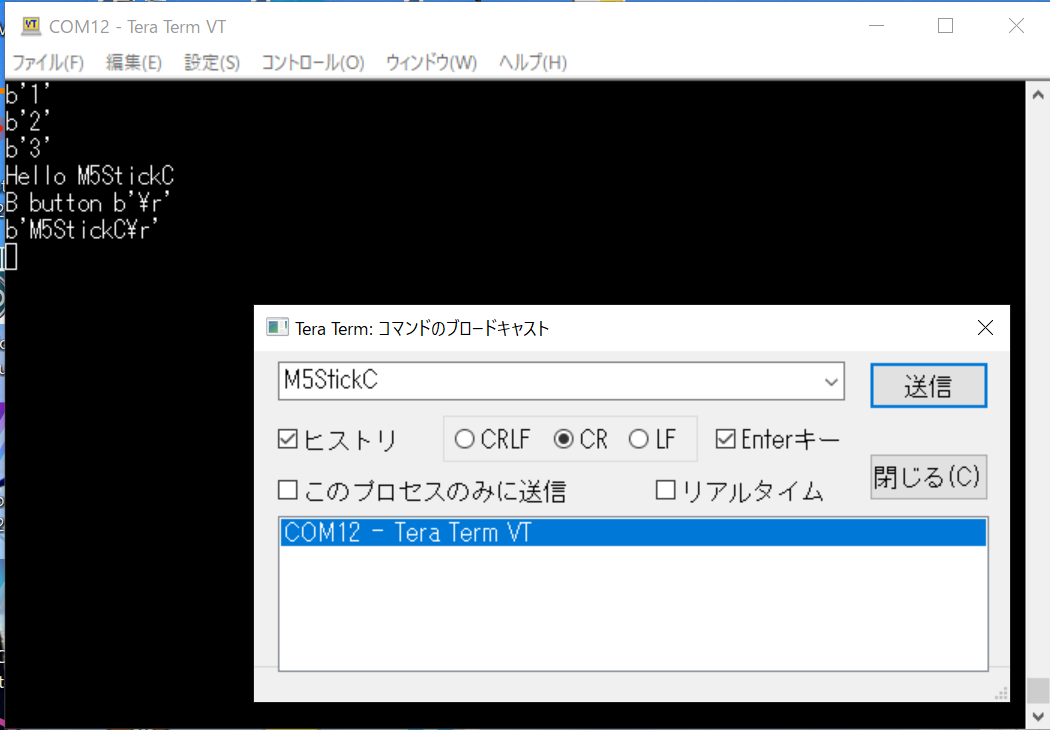

テラターム画面（ブロードキャスト使用） |
＝＝＝【おまけ】＝＝＝

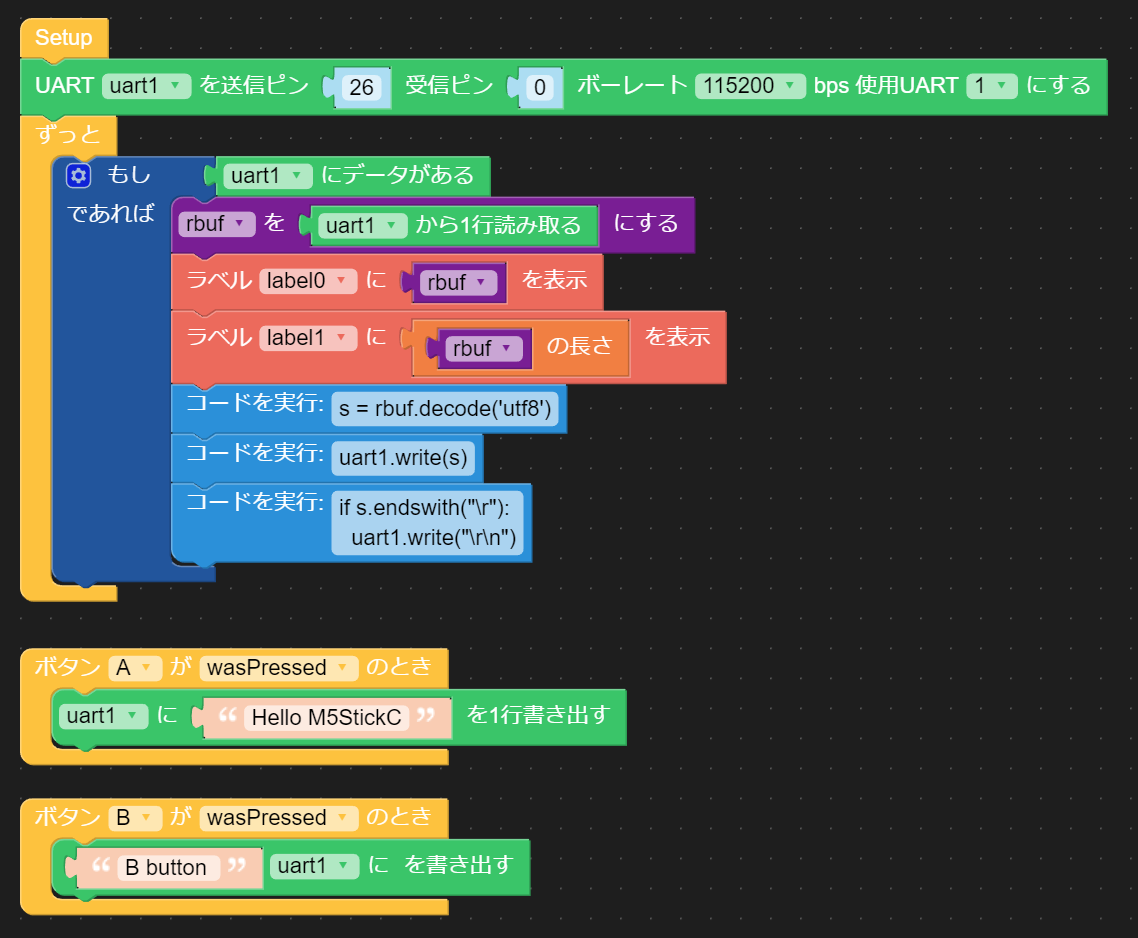

UIFLOWのblockly画面(usb-hat.m5f) （コードはまとめて１ブロックでも記述可） |

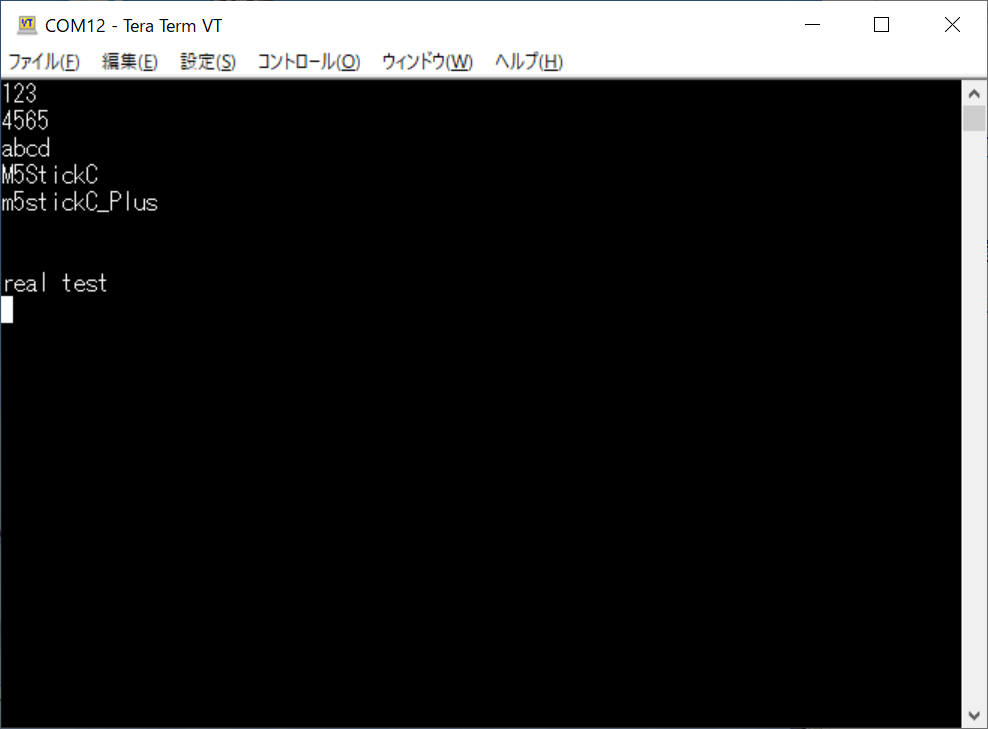

テラターム画面 （リアルタイム入力） |

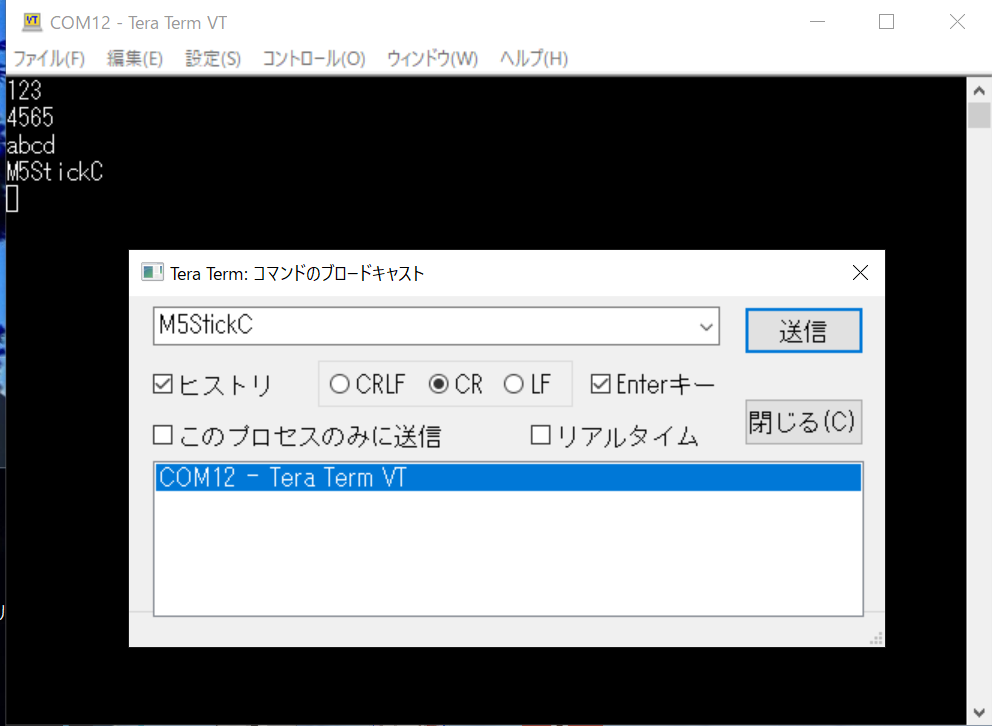

テラターム画面 （ブロードキャスト入力） |
オリンパスTG-5のA-GPSデータ更新に、パソコンとUSBケーブルを使っていたが、A-GPS_Utilityのダウンロードサービスは2023年1月23日で終了した。

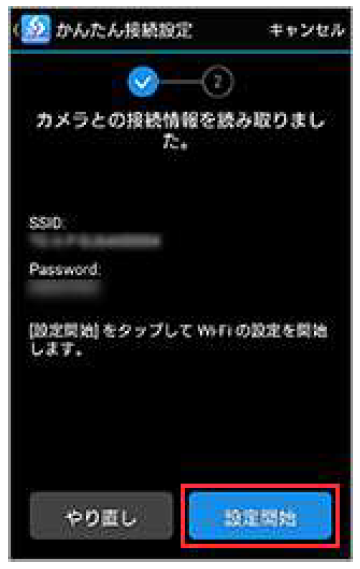

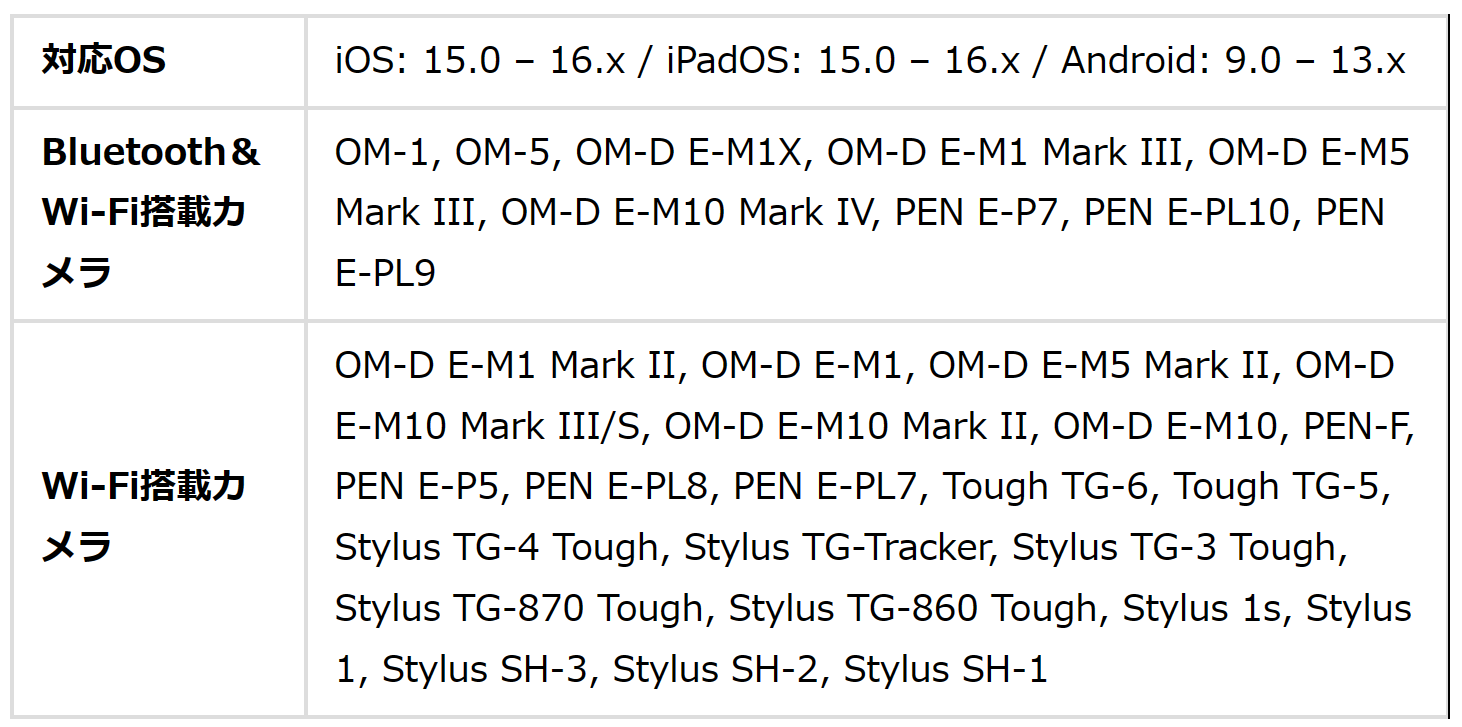

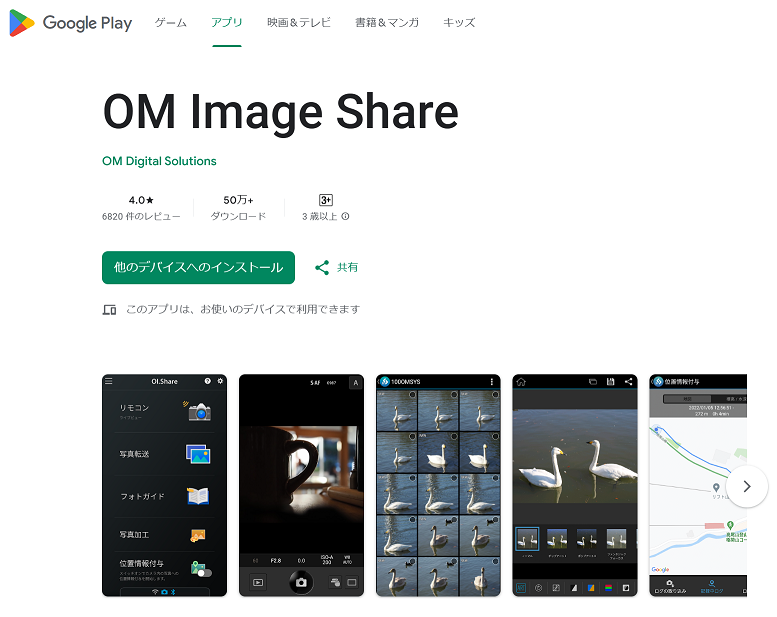

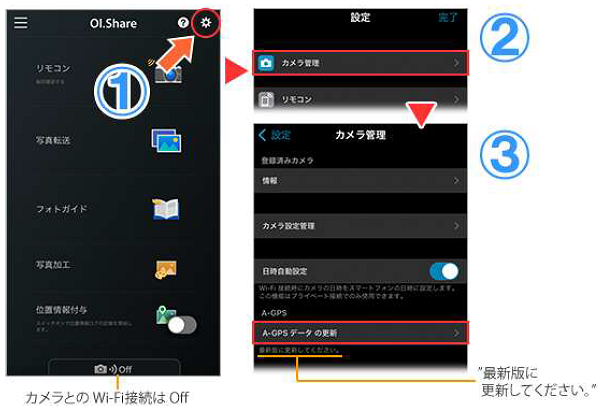

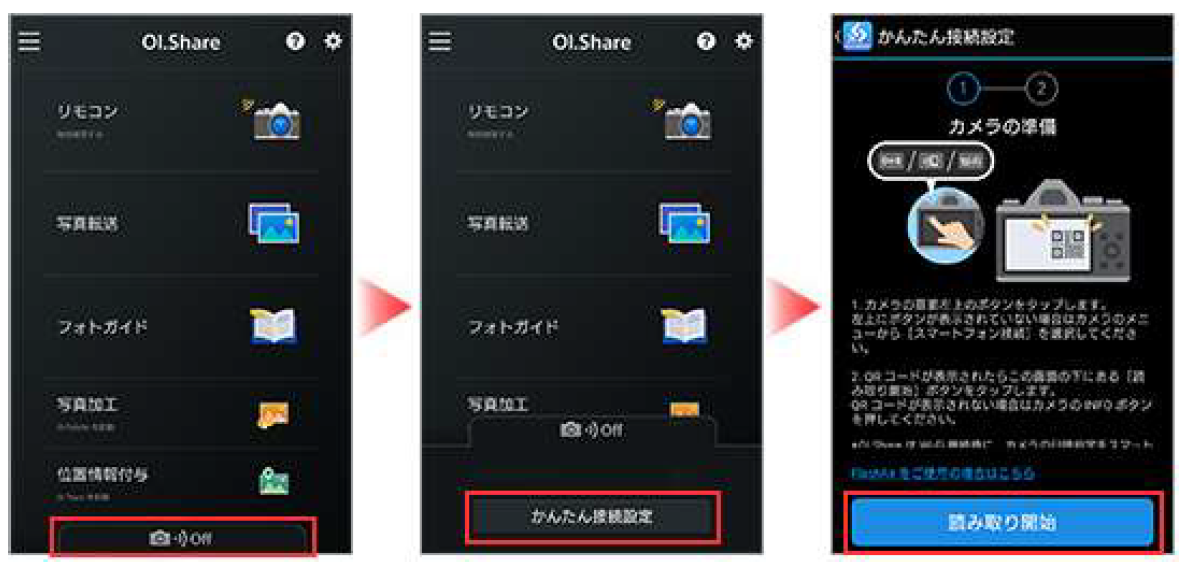

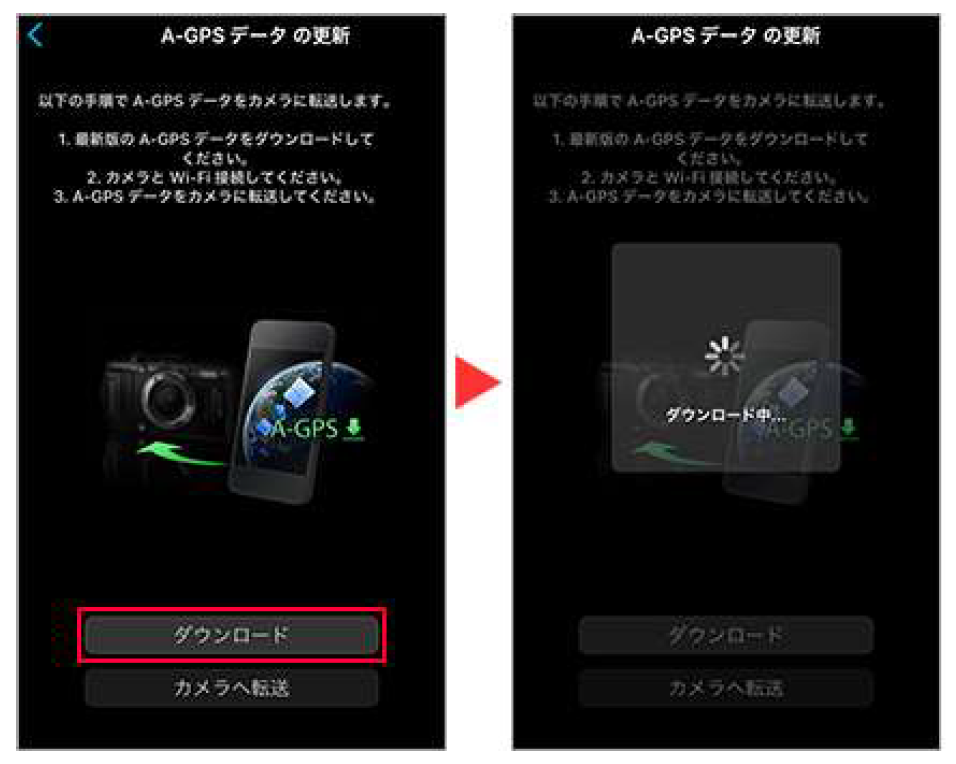

その代わり、OM_Workspace(パソコン）またはOI.Share(スマホ)を使うことになり、スマホで更新してみた。
|
|
|
|
|

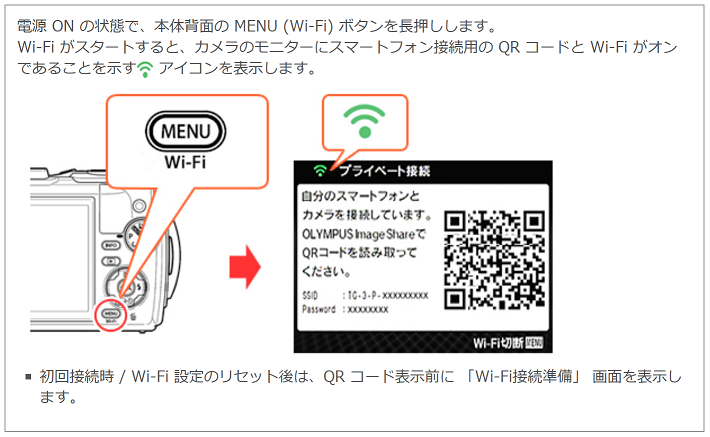

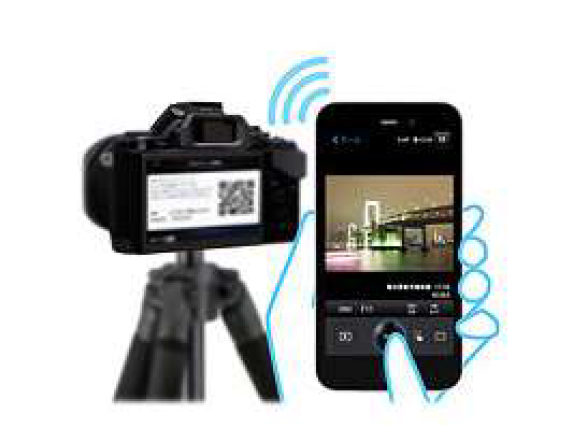

ライブビューモード |

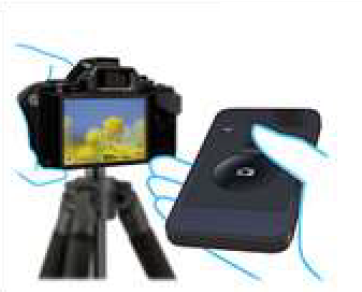

ワイヤレスレリーズモード |
|
