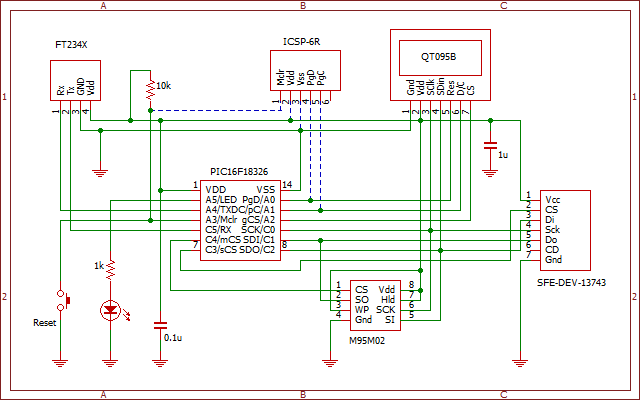

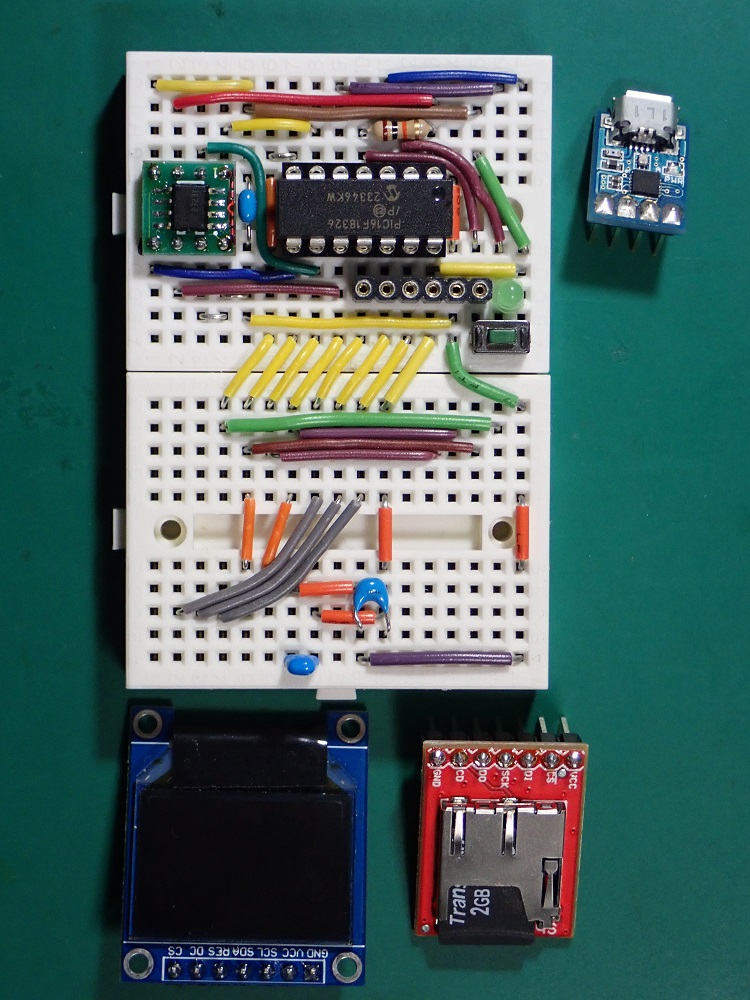

/************************(abc920-18326.c)******
* SD card test using PetitFs (+OLED) *
**********************************************/

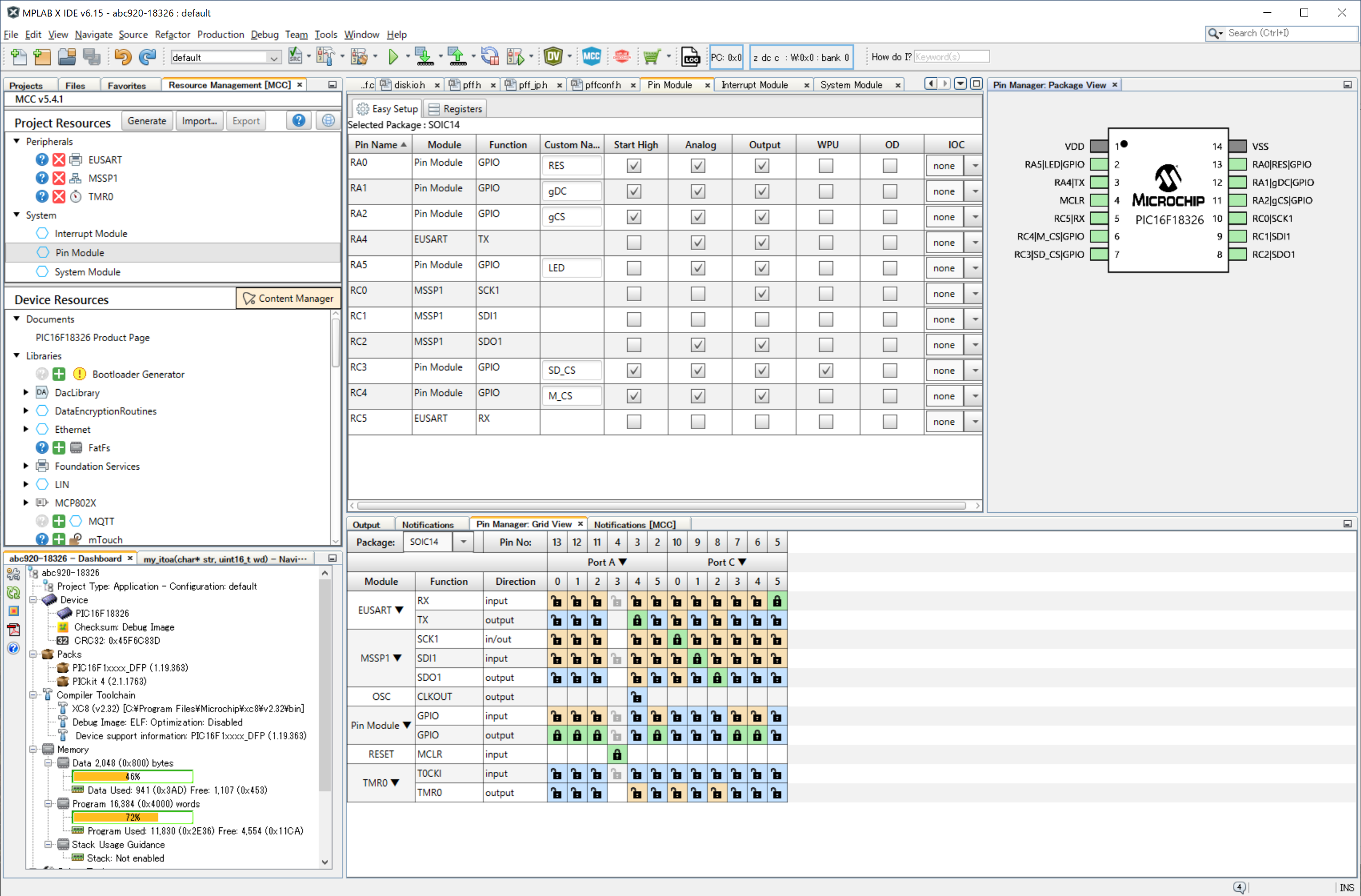

#include "mcc_generated_files/mcc.h"
#include <stdio.h>
#include <string.h>
#include <ctype.h>
#include "pff.h"
#include "myProject.h"
#include "QT095B.h"
#include "spi_Mem0.h"
#define SD_BFSIZE 256 // SDカード用
#define OLED_BF_SIZE 80 // 表示データ用
#define MEM_DATA 0x3C000 // 保存データ開始アドレス
enum { NON = 0, TXT, CSV, BIN = 8, BMP };
//--- タイマー・汎用変数
char Msg[40]; // コメント等送信用文字列
uint8_t TFlg; // タイマーフラグ
//---- SDカード用変数
FATFS Fs; // ファイルシステム変数
BYTE Buf[SD_BFSIZE + 1]; // ファイルデータ用バッファー
UINT Br; // 送受信完了データ数

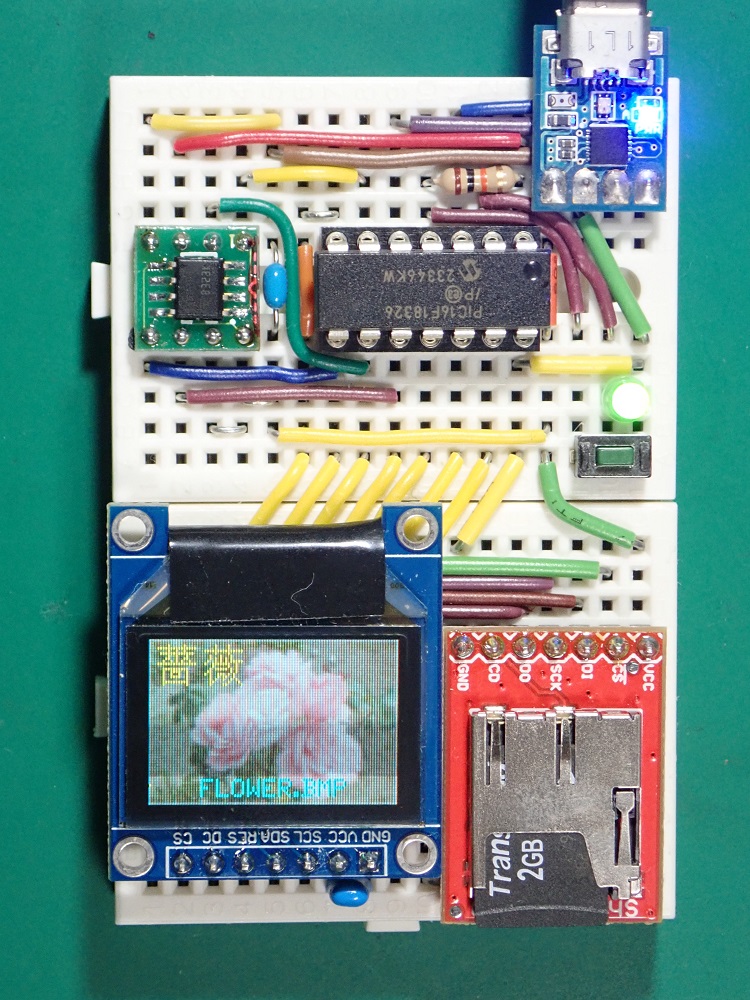

char FilNam[13] = "FLOWER.BMP"; // ファイル名(8.3))
uint8_t F_ext = BMP; // 1:TXT, 2:CSV, 8:BIN, 9:BMP
//---- EUSART用変数
char RBuf[EU_BFSIZE]; // シリアル受信バッファー
uint8_t SFlg; // シリアル受信フラグ
//---- OLED用変数
uint8_t CrtLn = 0; // 現在行（ページ）位置
uint8_t gBf[OLED_BF_SIZE]; // グラフィック表示用
char msg1[] = "SD & QT095B";
uint8_t PosX = 20; // 表示開始位置ｘ（Pコマンド）
uint8_t PosY = 54; // 表示開始位置ｙ（Pコマンド）
uint8_t Dcol = 0x1F; // 表示色（256色）
/***************************************
* タイマ0 Callback関数 (1秒周期割り込み)
***************************************/
void TMR0_Process(void){
TFlg = 1; // タイマーフラグセット
}
/***************************************
* SDカード用汎用関数
***************************************/
//--- SDカードのマウント
FRESULT SD_Mount(void) {
uint8_t i = 0;
FRESULT res;
do{
res = pf_mount(&Fs);
i++;
EUSART_Write('.');
}while((res != FR_OK) && (i < 10)); // 10回まで試みる
if(res != FR_OK){ // マウント失敗なら
EU_Puts("** SD Not Mounted !!");
}else{
EU_Puts("SD Mount OK!");
}
return res;
}
//--- ファイル名セットするコマンド
void SD_cmd_F(char *str) {
size_t i,n;
char *p;
n = strlen(str);
if(n > 1){
if(n > 12) n = 12;
for(i = 0; i < n; i++)
FilNam[i] = (char)toupper(str[i+1]);
FilNam[n]=0;
}
p = strchr(FilNam,'.');
if (strncmp(p+1,"TXT",3)==0) F_ext = TXT;
else if(strncmp(p+1,"CSV",3)==0) F_ext = CSV;
else if(strncmp(p+1,"BIN",3)==0) F_ext = BIN;
else if(strncmp(p+1,"BMP",3)==0) F_ext = BMP;
else F_ext = NON;
sprintf(Msg,"NewFileName = %s: %d\n",FilNam,F_ext);
EU_Puts(Msg);
}
//--- SDカードから読込コマンド(TXTファイルのみ)
void SD_cmd_R(char *str){
FRESULT res;
uint16_t sz = 0;
if(strlen(str)>1)
SD_cmd_F(str);
if(F_ext != TXT){
EU_Puts("Not Text File!");
return;
}
EU_Puts("Start Command R");
if(SD_Mount() == FR_OK){
res = pf_open(FilNam); // ファイルオープン
if(res == FR_OK){
sprintf(Msg,"Open %s",FilNam);
EU_Puts(Msg);
do{
pf_read(Buf, 64, &Br); // SDから読込む
Buf[Br] = 0;
EU_Puts((char *)Buf);
sz += Br;
}while(Br!=0);
}else{
sprintf(Msg,"** Can't open %s !!",FilNam);
EU_Puts(Msg);
}
sprintf(Msg,"Size = %d",sz);
EU_Puts(Msg);
}
}
//--- メモリからBMPファイル読込んで画像表示コマンド
void SD_cmd_V(char *str){
FRESULT res;
uint8_t i;
uint16_t n;
if(strlen(str)>1)
SD_cmd_F(str);
if(F_ext != BMP){ // ファイルがBMPで無い？
sprintf(Msg,"%s is not BMP File!",FilNam);
EU_Puts(Msg);
return;
}
EU_Puts("Start Command V");
gSetMode(COLOR64K2,0); // 64k(16ビット）カラーに
gRstArea(); // 全画面を対象に
if(SD_Mount() == FR_OK){
res = pf_open(FilNam); // ファイルopen
if(res == FR_OK){
sprintf(Msg,"Open %s",FilNam);
EU_Puts(Msg);
//--- SDからヘッダー部を読込む
SD_CS_SetLow();
pf_read(Buf,138, &Br);
SD_CS_SetHigh();
n = (uint16_t)Br;
sprintf(Msg,"W:%d - H:%d\n",Buf[0x12],Buf[0x16]);
EU_Puts(Msg);
for(i = 0; i < n; i++){
sprintf(Msg,"%02X,",Buf[i]);
EU_Write(Msg);
if((i % 16)==15) EU_Write_CR();
}
EU_Write_CR();
//--- SDからデータを読み出し、表示
do{
SD_CS_SetLow();
pf_read(Buf,192, &Br);
SD_CS_SetHigh();
n = (uint16_t)Br;
gCS_SetLow(); // Select gCS
gDC_SetHigh(); // Select Data
for(i = 0; i < n; i+=2){
SPI_EXCHG(Buf[i+1]);
SPI_EXCHG(Buf[i]);
sprintf(Msg,"%02X,%02X,",Buf[i],Buf[i+1]);
EU_Write(Msg);
if((i % 16)==14) EU_Write_CR();
}
gCS_SetHigh(); // DeSelect gCS
}while(Br != 0);
EU_Write_CR();
}else{
sprintf(Msg,"** Can't open %s !!",FilNam);
EU_Puts(Msg);
}
}
}
//--- 画面に文字を表示するコマンド
/* *str：表示する文字列 */
void SD_cmd_P(char *str){
uint8_t xpos;
gSetMode(COLOR256,0); // 256(8ビット）カラーに
if(strlen(str)==1){
xpos = gOLED_ZstrX(2,2,"薔薇",gRGB256(7,7,0),1,0);
}else{
xpos = gOLED_strX(PosX,PosY,str+1,DCol,0);
}
gSetMode(COLOR256,0); // アドレス増分を横に
gRstArea(); // 全画面を対象に
}
//--- 画像表示テストコマンド
void QT_cmd_G(char *str){
if(strlen(str) > 1){
switch(str[1]){
case '1': QT095B_Test1(); break;
case '2': QT095B_Test2(); break;
case '3': QT095B_Test3(); break;
}
}else{
QT095B_Test1();
}
}
//--- 画面表示消去コマンド
void QT_cmd_C(void){
gOLED_Clr(0,0,95,63);
}
//--- （全半角）漢字表示コマンド
void sM_cmd_K(char *str){
gOLED_Clr(0,0,95,63);
gOLED_strX(0,0,str,gRGB256(7,7,0),0);
spiMem_cmd_K(str);
}
//--- Jisコード漢字表示コマンド
void sM_cmd_J(char *str){
gOLED_Clr(0,0,95,63);
gOLED_strX(0,0,str,gRGB256(7,7,0),0);
spiMem_cmd_L(str);
}
//--- メモリデータダンプ表示コマンド
void sM_cmd_U(char *str){
gOLED_Clr(0,0,95,63);
gOLED_strX(0,0,str,gRGB256(7,7,0),0);
spiMem_cmd_U(str);
}
/********************************************
* Main application
********************************************/
void main(void) {
FRESULT res;
char cmd; // 受信コマンド文字
SYSTEM_Initialize();
// タイマ0 Callback関数定義
TMR0_SetInterruptHandler(TMR0_Process);
INTERRUPT_GlobalInterruptEnable();
INTERRUPT_PeripheralInterruptEnable();
SSP1CON1bits.SSPEN = 1;
SSD1331_Init();
EU_Puts("--- test ---");
LED_SetHigh();
while (1) {
// 1秒周期の処理
if(TFlg == 1){ // フラグオンの場合
LED_Toggle();
TFlg = 0; // フラグリセット
}
// コマンド処理
if(SFlg){ // 受信ありの場合
cmd = RBuf[0];
sprintf(Msg,"Input = %s\n",RBuf);
EU_Puts(Msg);
switch(cmd){
case 'C': QT_cmd_C(); break; // 画面のクリア
case 'G': QT_cmd_G(RBuf); break; // グラフィックtest
case 'R': SD_cmd_R(RBuf); break; // SDからデータ読出
case 'F': SD_cmd_F(RBuf); break; // ファイル名セット
case 'P': SD_cmd_P(RBuf); break; // 文字表示テスト
case 'V': SD_cmd_V(RBuf); break; // 画像読込・表示
case 'U': sM_cmd_U(RBuf); break; // 16進数でダンプ
case 'K': sM_cmd_K(RBuf); break; // 漢字表示(アドレズ)
case 'J': sM_cmd_J(RBuf); break; // 漢字表示(JISコード）
case '$': SSD1331_Init(); break; // SSD1331のリセット
default: EU_Puts("???"); break; // 無効なコマンド
}
SFlg = 0;
}
}
}
/****** End of File *****/
|
